Druckmesswandler

Übersicht

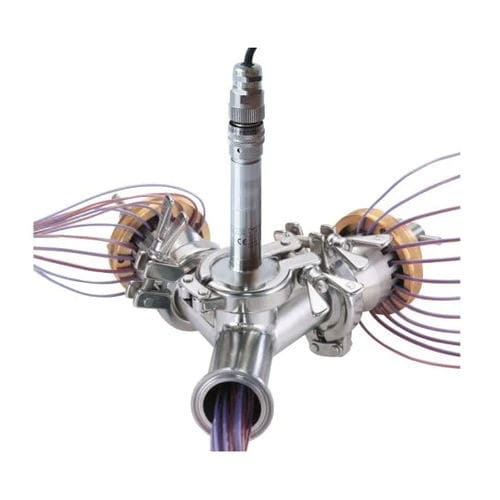

Der Kaye Absolutdruck‑Transmitter ist ein hochpräziser Sensor für Autoklaven, Dampfsterilisatoren und Steam‑in‑Place (SIP) Systeme. Er misst den Absolutdruck parallel zur Temperatur zur Unterstützung der Sattdampf‑Validierung und Autoklav‑Qualifizierung. Optimiert für die direkte Anbindung an Kaye Validator‑Systeme (Kaye Validator AVS, Kaye Validator 2000) benötigt er keine externe Stromversorgung, wenn er an kompatible Kaye‑Geräte angeschlossen ist.

Warum Druckmessung wichtig ist
Die präzise Druckmessung parallel zur Temperatur ist für die Validierung der Dampfsterilisation unverzichtbar. Der Druck bestimmt den Siedepunkt und damit die Sattdampf‑Temperatur. Die Überwachung des Drucks sichert Sattdampf‑Bedingungen, hilft bei der Erkennung von Lecks oder Vakuumfehlern und liefert Informationen zur Dampfqualität (Verhältnis Dampf/Flüssigkeit), die für Validierung und Prozesssteuerung entscheidend sind.

Kalibrierung und Temperaturkompensation
Druckaufnehmer sind temperaturabhängig. Für höchste Genauigkeit sollte die Kalibrierung bei der Betriebstemperatur des Sensors erfolgen; bei Autoklav‑Anwendungen umfasst dies häufig die Kalibrierung bei 121°C. Kaye‑Druckaufnehmer für die Autoklav‑Validierung werden in Betriebsbedingungen kalibriert und mit Temperaturkompensation geliefert, um Messabweichungen unter Dampfbedingungen zu minimieren.

Integration und Anwendung
Der Transmitter liefert ein Spannungs‑Ausgangssignal, kompatibel mit Kaye Validator‑Verkabelung (Empfindlichkeit 1 V–5 V), und lässt sich direkt an einer 1,5 Zoll Tri‑Clover‑Flanschmontage befestigen. Er ist über den vollständigen Autoklav‑Temperaturbereich spezifiziert und kalibriert und eignet sich für dynamische Druckmessungen während Validierung und Prozessüberwachung.

Merkmale

• Für Dampfsterilisatoren und SIP‑Umgebungen ausgelegt
• Hochpräzise Absolutdruckmessung über Autoklav‑Temperaturbereich
• Direkter Anschluss an 1,5 Zoll Tri‑Clover‑Flansch
• Vollständig rückführbare ISO‑17025 Kalibrierung über Druck‑ und Temperaturbereich
• Direkte Verkabelung zu Kaye Validator‑Systemen ohne externe Stromversorgung bei kompatiblen Validatoren

Anwendungen

• Autoklav‑Qualifizierung und Validierung
• Dampfqualitätsüberwachung und Dampfapplikationen
• Steam‑in‑Place (SIP) Systeme

Spezifikationen
Type: Absolute Pressure Transducer
Range: 0 bar to 4 bar (59 psia) Absolute
Sensitivity: 1V to 5V
Non‑linearity & hysteresis: ±0.2% combined
Temp. compensated range: 110°C – 140°C
Accuracy: 10 mbar (0.147 psi) at 110°C – 140°C
Calibration: Pressure calibration performed at 23°C and 121°C (ISO‑17025 rückführbar)

Software‑Unterstützung

• Der Kaye Validator Report Wizard erstellt Berichte gemäß EN554, HTM2010 und ISO‑17665
• Sattdampf‑Druck‑ und Temperaturdiagramme unter Verwendung gemessener Temperatur‑ und Druckdaten sowie berechneter Sattdampf‑Werte
• Automatische Equilibrium‑Pass/Fail‑Bestimmung und Tb / Tb+3 Grenzwertberechnung

Eigenschaften / Technische Spezifikationen

• Typ: Absolute Pressure Transducer
• Messbereich: 0–4 bar abs (59 psia)
• Ausgangsempfindlichkeit: 1 V–5 V
• Kombinierte Nichtlinearität & Hysterese: ±0,2%
• Temperaturkompensierter Bereich: 110°C–140°C
• Genauigkeit: 10 mbar im kompensierten Bereich
• Kalibrierung: 23°C und 121°C, ISO‑17025 rückführbar
• Mechanik: Direkter Anschluss an 1,5 Zoll Tri‑Clover‑Flansch
• Integration: Direkte Verkabelung zu Kaye Validator‑Systemen (keine externe Versorgung mit kompatiblen Validatoren)
