Vakuumofen FVA-15

GlühWärmebehandlungSinter

Übersicht

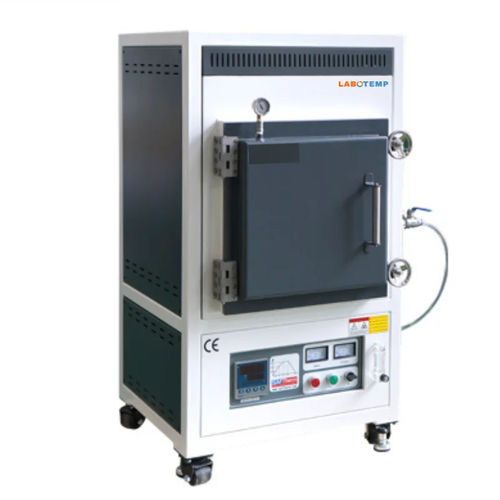

Der Labotemp FVA-15 Vakuum-/Atmosphärenofen bietet eine Kammer in Kastenbauweise von 36 L (300×400×300 mm) für Hochtemperaturanwendungen bis 1700 °C (Dauerbetrieb bis 1600 °C). Er unterstützt Vorvakuum und inerte Atmosphären für Sintern, Anlassen, Materialsynthetisierung und F&E-Aufgaben in Laboren und Pilotfertigung. Der Ofen integriert MoSi₂-Stabheizer, hochtemperaturfähige Keramikfaser-Isolierung und ein Thermoelement Typ B für präzise, gleichmäßige Erwärmung.

Design & Steuerung
Doppelschalenaufbau mit integriertem Kühlgebläse, Wasseranschlüssen und zuverlässiger Hochtemperaturdichtung. Seitlich öffnende Tür für einfache Beladung und Wartung. LCD-Touch-Controller mit programmierbaren Multi-Stage-Profilen (15 Kurven, 30 Segmente je Programm, 450 Segmente gesamt) und ±1 °C Regelgenauigkeit. Vakuumleistung ≤ 20.000 Pa mit mechanischem Vakuummessgerät; Gas-Ein-/Auslässe und Schwimmrohr-Durchflussmesser für inerte Gasprozesse. Sicherheitsfunktionen: Überhitzungsschutz und Thermoelement-Ausfallalarm.

Hauptmerkmale

• Dauerbetrieb bei 1600 °C; max. Temperatur 1700 °C
• 36 L Kammer (300×400×300 mm) für große Proben und Pilotchargen
• 8 MoSi₂-Stabheizer für zuverlässige Hochtemperaturleistung
• Thermoelement Typ B und LCD-Touch-Controller mit ±1 °C Präzision
• Vakuum- und Inertgasverarbeitung (Argon, Stickstoff u. a.)
• Alumina-Keramikfaser-Isolierung für thermische Effizienz
• Doppelschalenkonstruktion mit Lüfter und Wasseranschlüssen
• Programmierbares Mehrstufenheizen: 15 Kurven, 30 Segmente/Programm, 450 Segmente gesamt

Anwendungen

• Materialsynthetisierung und Hochtemperaturverarbeitung
• Fortgeschrittenes Keramiksintern und keramische Hochtemperaturprozesse
• Pulvermetallurgie und Sintern von Metallpulvern
• Wärmebehandlung von Legierungen und Bauteilen für Luft- und Raumfahrt
• Halbleiterfertigung, Kristallwachstum und Materialforschung
• F&E-Labore, Pilotfertigung und Prüfprozesse in kontrollierter Atmosphäre

Spezifikationen

• Ofentyp: Vakuum-/Atmosphärenofen, Kastenraum mit Seitentür
• Kammervolumen / Abmessungen: 36 L (300 × 400 × 300 mm)
• Max. Temperatur: 1700 °C; Dauerbetrieb: 1600 °C
• Temperaturgenauigkeit: ±1 °C (Thermoelement Typ B)
• Heizelemente: 8 × MoSi₂-Stabheizer; Aufheizrate ≤15 °C/min (empfohlen 6–8 °C/min)
• Isolierung: Alumina-Keramikfaser
• Struktur: Doppelschale mit Lüfter; Wasseranschlüsse vorhanden
• Netz / Nennleistung: 380 V, 3-phasig, 13 kW
• Vakuumpegel: ≤ 20.000 Pa; Vakuumanschluss und mechanisches Manometer
• Gasanschlüsse: Ein-/Ausgang; kompatibel mit Argon, Stickstoff etc.
• Schutz: Überhitzungsschutz, Thermoelement-Ausfallalarm
• Gewicht netto / brutto: 900 kg / 1000 kg

Standardzubehör

• Hochtemperatur-Handschuhe
• Tiegelzangen
• Betriebsanleitung

Optionale Zubehörteile

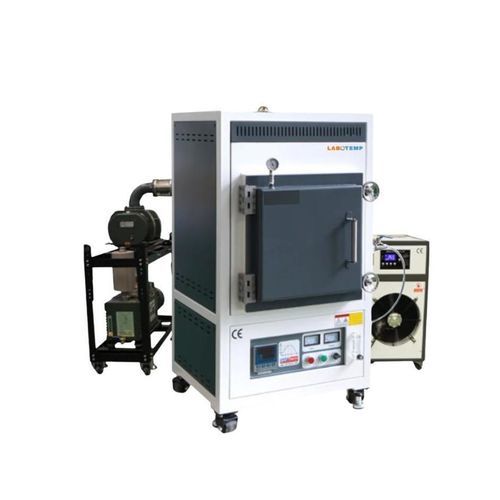

• Pumpeneinheit (rotary, diffusion, Roots-Konfigurationen nach Spezifikation)
• Wasser-Kühler (z. B. CA-02 / CA-06)
• Digitales Vakuummeter
• Ein-Kanal-Gasdurchflussmesser (60–600 ml/min)

Technische Daten

• Modell: FVA-15
• Kammervolumen: 36 L
• Innenmaße: 300 × 400 × 300 mm
• Max. Temp.: 1700 °C; Dauerbetrieb: 1600 °C
• Thermoelement: Typ B
• Nennleistung: 13 kW; Versorgung: 380 V, 3-phasig, 50/60 Hz
• Heizelemente: 8 × MoSi₂-Stäbe
• Vakuumleistung: ≤ 20.000 Pa
• Gewicht netto / brutto: 900 kg / 1000 kg
