Ofen für Lötzwecke FVA-17

GlühWärmebehandlungSinter

Produktübersicht

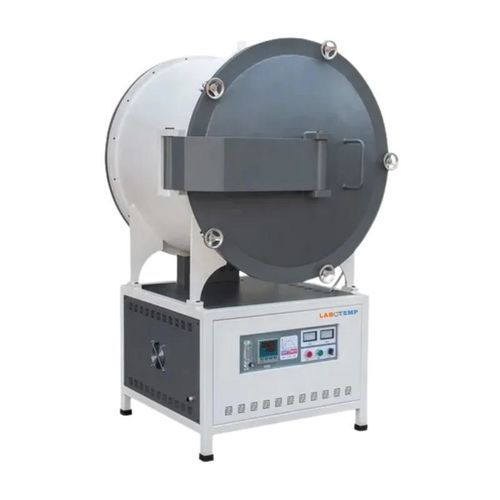

Der Vakuumofen Labotemp FVA-17 ist ein Laborvakuumofen für präzise Vakuum-Wärmebehandlungen, Sintern und Hochtemperaturmaterialbearbeitung bis 1400 °C (Betriebstemperatur 1350 °C). Er verfügt über eine 45 L-Kammer mit SiC-Stabheizelementen und einem Shimaden Multi-Segment‑Programmierregler (S-Typ Thermoelement). Der Ofen arbeitet im Hochvakuum oder in inerten Atmosphären (Ar/N₂) und lässt sich mit Pumpenpaketen für tiefes Vakuum ausstatten. Wassergekühlter Betrieb und ein Industrie-Chiller sind für einen stabilen Betrieb bei hohen Temperaturen erforderlich.

Hauptvorteile

• Hohe Temperaturfähigkeit: stabil bis 1400 °C, Einsatztemperatur 1350 °C.
• Präzise Regelung: Shimaden programmierbarer Mehrsegment-Regler mit S-Typ Thermoelement für reproduzierbare Zyklen.
• Tiefvakuumfähig: kompatibel mit Hochvakuum-Konfigurationen und digitaler Messung bis 10⁻⁴ Torr.
• Industrielle Ausführung: SiC-Heizelemente und kompakte 45 L-Kammer für F&E und Laborproduktion.

Funktionen

• Hochtemperatur-Vakuumprozesse bis 1400 °C.
• Optionales 3‑stufiges Pumpensystem (Diffusions + Drehschieber + Roots) für zuverlässiges Tiefvakuum.
• Programmierbare Ramp/Soak Profile über Shimaden-Regler.
• Kompatibel mit inerten Atmosphären (Argon, Stickstoff).
• Wasser­kühlung erforderlich zum Schutz von Gehäuse, Dichtungen und Diffusionspumpe.
• Digitale Vakuumanzeige zur Echtzeitüberwachung bis 10⁻⁴ Torr.
• Optionaler RS485/USB PC-Datenlogger für Prozessaufzeichnung.

Anwendungen

• Vakuumlöten
• Keramik-Sintern
• Wärmebehandlung von Metallen
• Pulvermetallurgie
• Kristallwachstum
• Entgasung
• F&E und Materialentwicklung

Optionale Zubehörteile

• Hochvakuum-Pumpenpakete (z. B. KT400 Diffusionspumpe, BSV90 Drehschieber, BSJ150 Roots).
• Industrie-Kühler (empfohlen ≥ 3,3 kW, Durchfluss ≥ 1,5 m³/h) für Diffusionspumpe und Ofenkühlung.
• RS485/USB Kommunikationsmodul und Shimaden PC-Datenlogging-Software.
• Ersatz-SiC-Heizelemente und Vakuumdichtungs-Kits.

Spezifikationen
Model No.: FVA-17
Volumen (L): 45
Max. Temp. (°C): 1400
Betriebstemp. (°C): 1350
Stromversorgung: 380V, 3-Phasen, 50/60 Hz
Leistung: 14 kW
Kammergröße (mm): 300 × 500 × 300
Heizelement: SiC Rod
Thermoelement: S-type
Temperaturregler: Shimaden (Japan), programmierbar multi-segment, S-type Thermoelement
Kühlbedarf: Ja (Wasserkühlung)
Kühldetail: Industrie-Chiller ≥ 3,3 kW, Durchfluss ≥ 1,5 m³/h
Vakuumstufe (Hochvakuum-Konfig.): 4,5 × 10⁻⁴ Torr (mit KT400 Diffusionspumpe + Drehschieber + Roots)
Vakuummessgerät: digital bis 10⁻⁴ Torr
Atmosphärenmodi: Hochvakuum / Inertgas (Ar / N₂)
Steuerinterface: manuelle Ventilsteuerung (automatisch optional)
RS485 / USB: optional (PC-Software & Datenlogging)
