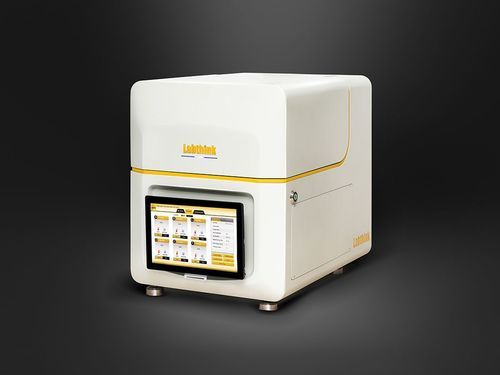

Gasdruck-Testsystem C206H

OTRLaborautomatisch

Das C206H Prüfsystem für die Sauerstoffdurchlässigkeit (OTR) ist ein Laborgerät, das auf der coulometrischen Sensormethode basiert (konform zu ASTM D3985) und für die automatisierte, hochpräzise Messung der Sauerstoffdurchlässigkeit von Folien, Platten, Papier und anderen Verpackungsmaterialien entwickelt wurde.

Produktmerkmale

• Coulometrischer Sensor: Labthink ppb‑Level coulometrischer Sensor mit erweitertem Messbereich; intrinsisches Design ohne Routinekalibrierung; Lebensdauer etwa dreimal so lang wie bei herkömmlichen coulometrischen Sensoren; eingebaute Überbereichs‑Warnung und automatische Schutzfunktion.
• Datengenauigkeit: Gewölbe‑Prüfkammer mit 360° Luftzirkulation und Konstanttemperaturtechnik für verbesserte thermische Stabilität; integrierter hochpräziser Feuchtigkeitsensor zur Echtzeitüberwachung; automatisierte Steuerung von Luftstrom, Temperatur und relativer Feuchte erhöht die Messgenauigkeit.
• Hohe Effizienz: Sechs unabhängige Prüfzellen (Standardprüffläche 50 cm²) ermöglichen gleichzeitige, unabhängige Prüfungen mehrerer Proben unter identischen Bedingungen; automatische Probenklemmung sorgt für konstante Klemmkraft und bessere Dichtheit.
• Intelligente Steuerung: 12" Touchscreen‑Tablet mit Windows 10 für intuitive Bedienung; automatischer Prüfmodus (Eingabe von Temperatur und Feuchte, Start mit einem Klick); Prüfkammerhaube öffnet/schließt automatisch mit akustischen und visuellen Alarmen.
• Sicher und zuverlässig: Eingebauter Industriecomputer für Betriebsstabilität und sichere Datenspeicherung; intelligente optische Sensoren mit Alarmfunktionen; hochwertige Komponenten renommierter Hersteller.
• Platzsparend: Breite des Geräts auf etwa 1/3 traditioneller Sechs‑Zellen‑Lösungen reduziert, spart Laborfläche.
• Leistungsstarke Funktionen: Professioneller Modus mit flexiblen Steuerungsoptionen und Kurvendarstellungen (OTR, Transmissionskoeffizient, Temperatur, Feuchte); ultrabreite und anpassbare Messbereiche sowie optional erweiterter Temperaturbereich; optionaler GP‑01 Gasreiniger, DataShield™, GMP‑Unterstützung und CFR21 Part11 Optionen.

Prüfprinzip

• Die vorkonditionierte Probe wird in der Prüfzelle eingespannt; auf einer Seite strömt Sauerstoff/Luft, auf der anderen hochreines Stickstoffgas. Durch die Probe hindurchtretene Sauerstoffmoleküle werden zum coulometrischen Sensor transportiert, der das Signal analysiert und OTR sowie abgeleitete Parameter berechnet.

Prüfnormen

• ASTM D3985
• ASTM F1307
• GB/T 19789
• GB/T 31354
• DIN 53380-3
• JIS K7126-2-B
• YBB 00082003-2015

Anwendungen

• Folien: Kunststofffolien, Papier‑Kunststoff‑Verbundfolien, coextrudierte Folien, aluminisierte Folien, Aluminiumfolie, Folienverbunde mit Verstärkung und ähnliche Materialien.
• Platten: PP, PVC, PVDC Platten, Metallfolien, Gummipads, Siliziumwafer und weitere Plattenwerkstoffe.

Technische Daten

• Modell: C206H
• Prüfbereich (Standardfläche 50 cm²): 0,02 – 200 cc/(m²·Tag)
• Erweiterter Bereich (anpassbar, Standard 50 cm²): 0,02 – 400000 cc/(m²·Tag)
• Optionale Bereiche (MASK 5 cm² / MASK 1 cm²): 0,2 – 2000 / 1 – 10000 cc/(m²·Tag)
• Auflösung: 0,01 cc/(m²·Tag)
• Reproduzierbarkeit: 0,02 cc/(m²·Tag) oder 1% (größerer Wert)
• Prüftemperatur: 15 – 50 °C (5 – 60 °C optional)
• Temperaturschwankung: ±0,15 °C
• Prüffeuchte: 0% oder 5 – 90% RH ±2% (innerhalb des Standard‑Temperaturbereichs)
• Prüfzellen: 6 unabhängige Zellen
• Probengröße: 4,6" × 4,6" (11,7 cm × 11,7 cm)
• Maximale Probendicke: ≤ 120 mil (≈3 mm)
• Standardprüffläche: 50 cm²
• Gasversorgung (nicht im Lieferumfang): Stickstoff 99,999%, Sauerstoff 99,5%
• Erforderlicher Gasdruck: ≥ 40,6 PSI / 280 kPa
• Gasanschluss: 1/8" Metallrohr (PU‑Rohr Ø6 mm im Lieferumfang)
• Geräteabmessungen: 23,6" H × 19,2" B × 25,9" T (60 × 49 × 66 cm)
• Netzversorgung: 120 VAC ±10% 60 Hz oder 220 VAC ±10% 50 Hz
• Nettogewicht: ≈ 220 lb (100 kg)
• Standardkonfiguration: Hauptgerät, 12" Tablet, Probennehmer, Vakuumfett, PU‑Rohr Ø6 mm
• Optionen / Zubehör: GP‑01 Gasreiniger, Luftkompressor, DataShield™, GMP‑Systemanforderung, CFR21 Part11 Unterstützung (optional)
