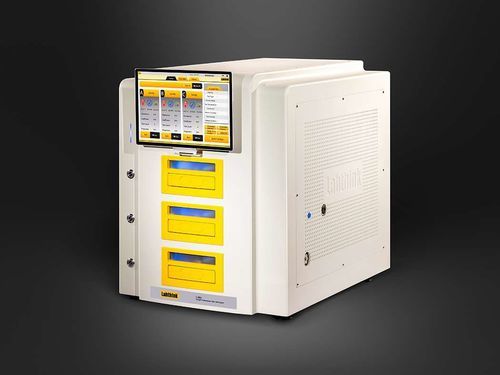

OTR-Tester C203H

Kalibrierungchemischfür medizinische Geräte

Überblick
Das C203H Prüfsystem für Sauerstoffdurchlässigkeit (OTR) ist ein auf coulometrischem Sensor und Gleichdruck-Prüfmethode basierendes Messgerät, konform zu ASTM D3985. Es ist ausgelegt für hochpräzise OTR-Messungen an Folien, Platten und anderen Barrierewerkstoffen für Lebensmittel, Pharma, Medizinprodukte, Konsumchemie, Photovoltaik und Elektronik. Unterstützt mittel- bis hochbarriere Materialien und erhöhten Probendurchsatz durch parallele Prüfungen und automatisierte Bedienung.

Produktmerkmale

• Coulometrischer Sauerstoffsensor
  • Labthink-Sensor mit ppb-Empfindlichkeit für sehr niedrige Nachweisgrenzen.
  • Absolutwert-Messprinzip gemäß ASTM D3985; keine routinemäßige Kalibrierung erforderlich.
  • Verlängerte Lebensdauer (ca. 3× gegenüber herkömmlichen Sensoren) mit Überbereichs-Alarm und automatischem Schutz.
• Genaue, stabile Messdaten
  • 360° Luftzirkulation und Konstanttemperaturtechnik für verbesserte Temperaturstabilität.
  • Hochpräzise Temperatur‑ und Feuchtesensoren zur Echtzeitüberwachung und -aufzeichnung.
  • Automatische Regelung von Durchfluss, Temperatur und relativer Luftfeuchte während der Messung; Reproduzierbarkeit bis 0,01 cc/(m²·day).
• Effizientes Drei‑Zellen‑Design
  • Drei unabhängige Prüfzellen (50 cm² Standardfläche) für parallele Prüfungen und unabhängige Daten pro Probe.
  • Gleichzeitige Prüfung von drei Proben unter identischen Bedingungen erhöht den Durchsatz je Zyklus.
  • Automatische Probenspannung für konstante Klemmkraft und verbesserte Abdichtung.
• Intelligente Bedienung
  • 12" Windows-Touchpanel für einfache Bedienung und Parametereingabe.
  • Automatikmodus: Soll‑Temperatur und Feuchte einstellen und per Tastendruck unbeaufsichtigte Messungen starten.
  • Schubladen‑Prüfzellen mit automatischem Ein/Aus und akustischen/optischen Erinnerungen.
• Sicherheit und Zuverlässigkeit
  • Eingebettete Industriecomputer-Architektur zur Reduzierung von Systemausfällen und Sicherung der Daten.
  • Optische und weitere Sensoren mit Ton‑/Lichtalarm für sichere Bedienung.
  • Verwendung global bekannter Markenkomponenten für stabile Leistung.
• Funktionen & Optionen
  • Professionelle Prüfmodi und flexible Steuerfunktionen für F&E und Qualitätssicherung.
  • Ausgänge: OTR-Kurve, Sauerstoff‑Übertragungskoeffizienten, Temperatur‑ und Feuchtekurven.
  • Große, anpassbare Mess‑ und Temperaturbereiche.
  • Optionale GP-01 Gasreinigungseinheit für sauerstofffreies Trägergas und DataShield™ für Datenmanagement.

Prüfprinzip

• Die Probe wird zwischen zwei Kammern eingespannt; auf einer Seite strömt Luft/O2, auf der anderen hochreines N2. Sauerstoff diffundiert durch die Probe zur N2‑Seite, wird vom Trägergas zum coulometrischen Sensor geführt und dort gemessen; aus dem Messsignal wird der OTR berechnet.

Normen

• ASTM D3985
• ASTM F1307
• ASTM F1927 (optional)
• GB/T 19789
• GB/T 31354
• DIN 53380-3
• JIS K7126-2-B
• YBB 00082003-2015

Anwendungsbereiche

• Folien - OTR‑Prüfungen an Kunststofffolien, Papier‑Kunststoff‑Verbundfolien, co‑extrudierten Folien, aluminisierten Folien, Aluminium‑Verbundfolien, glasfaserverstärkten Verbundfolien u. ä.
• Platten - OTR‑Prüfungen an PP‑, PVC‑, PVDC‑Platten, Metallfolien, Gummiplatten, Siliziumscheiben und anderen Plattenmaterialien.

Technische Daten (Kurzfassung)

• Modell: C203H
• Standardprüffläche: 50 cm² (pro Zelle)
• Prüfbereich (50 cm²): 0,01–200 cc/(m²·day); optional 0,005–200; erweiterbar bis 400000 cc/(m²·day)
• Masken/Alternativflächen: 5 cm² (0,1–2000 opt.); 1 cm² (0,5–10000 opt.)
• Auflösung: 0,0001 cc/(m²·day)
• Reproduzierbarkeit: 0,01 cc/(m²·day) oder 1 %, je nachdem, welcher Wert größer ist
• Temperatur: 15–50 °C Standard; 5–60 °C optional; Schwankung ±0,05 °C
• Feuchte: O2‑Seite 0%, 5–90 % ±1 %; Trägergas 0%, 5–90 % ±2 %
• Prüfzellen: 3 unabhängige Zellen à 50 cm²
• Probengröße: 4.4" x 4.4" (11.2 cm × 11.2 cm); Dicke ≤ 120 mil (3 mm)
• Gase: N2 99,999 %, O2 99,5 % (Bereitstellung durch Käufer)
• Luftdruck: ≥ 40,6 PSI / 280 kPa
• Schnittstelle: 1/8" Metallrohr
• Abmessungen: ≈ 60 cm × 50 cm × 70 cm
• Netzanschluss: 120 VAC ±10% 60 Hz oder 220 VAC ±10% 50 Hz
• Gewicht (netto): ≈ 100 kg (220 lbs)
• Standardausstattung: Gerät, Tablet, Probenehmer, Vakuumfett, PU‑Rohr Ø6 mm
• Optionen: GP-01 Gasreiniger, DataShield™, GMP/CFR21 Part 11‑Optionen, Luftkompressor
