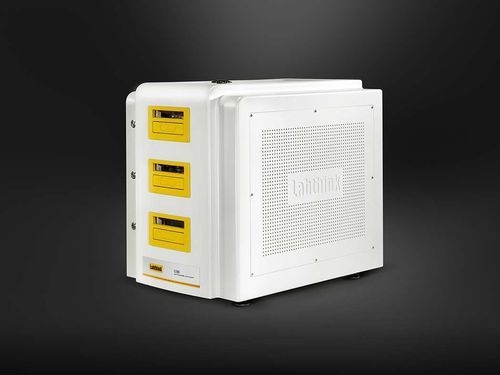

Drucktester C130H

SteuerungTemperaturDiffusion

Das C130H ist ein Messgerät nach der Differenzdruckmethode zur präzisen Bestimmung der Gasdurchlässigkeit sowie der Löslichkeits-, Diffusions- und Permeabilitätskoeffizienten von Kunststofffolien, Verbundfolien, Platten und Metallfolien bei kontrollierten Temperaturen. Entwickelt für F&E, Qualitätskontrolle und normgerechte Prüfungen im industriellen Laborumfeld.

Produktmerkmale

• Konstruktion und Bedienung
  • Pop-up-Schubladen-Prüfzellen für sichere und schnelle Probenhandhabung
  • Automatische Probenspannung mit gleichmäßiger Kraft für reproduzierbare Ergebnisse
  • Importierte Kernkomponenten für langfristige Stabilität
  • Intelligenter Prüfmodus mit Ein-Tasten-Start und automatischem Stopp (Prüftemperatur vorab einzustellen)
  • Forschungsmodus mit flexiblen Parametereinstellungen für erweiterte Analysen
• Genauigkeit und Effizienz
  • Hochpräziser Vakuumsensor für Ultra-High-Barrier-Messungen (0,01–0,09 cm3/m2·24h·0,1MPa)
  • Pneumatisches Steuersystem und Vakuumpumpe (importiert) bis 0,2 Pa mit automatischer Steuerung
  • Typische Prüfzeiten: <4 h für niedrig/mittel barrier Materialien, <8 h für hochbarriere Materialien (inkl. Evakuierung)
  • Drei unabhängige Prüfzellen für separate Ergebnisse und austauschbare Proben
• Temperatur- und Druckregelung
  • 360°-Zirkulation zur konstanten Temperatur mit Schwankungen unter ±0,05°C
  • Druckkompensationstechnik zur Stabilisierung der Differenzdruckänderung (< 0,2 KPa)
  • Prüfdruck einstellbar von 10 KPa bis 210 KPa
• Funktionen und Anpassung
  • Unterstützt Einzel- und Mischgase; Prüfungen mit brennbaren/explosiven/toxischen Gasen möglich bei kundenspezifischer Konfiguration und Sicherheitsmaßnahmen
  • Optionale automatische Feuchteregelung des Prüfgasstroms (Befeuchter auf Anfrage)
  • Datenanpassung zur Extrapolation bei Extremtemperaturen und Referenzfolienanschluss zur schnellen Kalibrierung
  • Kalibrieranschluss zur Überprüfung von Temperatur und Druck; konform mit Differenzdruckmethoden
• Integrierte Computersteuerung
  • Integrierte Instrument-/Softwarearchitektur reduziert Abhängigkeiten von externen PCs und erhöht die Datensicherheit
  • Windows-Oberfläche; Unterstützung von Maus, Tastatur und Monitor
  • Vier USB-Ports und zwei Ethernet-Ports für Datenübertragung; optionales GMP-System und DataShield für sichere Datenverwaltung

Prüfprinzip
Die vorkonditionierte Probe wird zwischen einer Hochdruck- und einer Niederdruckkammer montiert und bildet eine dichte Barriere. Die Niederdruckkammer wird evakuiert, die Zelle evakuiert und Gas in die Hochdruckkammer eingeführt, um eine konstante Druckdifferenz zu erzeugen. Das Gas permeiert durch die Probe in die Niederdruckkammer; die Überwachung der Druckänderungen liefert Daten zu Durchlässigkeit, Diffusion und Löslichkeit.

Prüfnormen

• ISO 2556
• ISO 15105-1
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

Anwendungen

• Folien: Kunststofffolien, Verbundfolien, Papier-Kunststoff-Laminate, coextrudierte Folien, aluminisierte Folien, Aluminiumfolien und Laminatfolien
• Platten: technische Kunststoffe, Gummi und Baustoffe (z. B. PP, PVC, PVDC)
• Gase: O2, CO2, N2, Luft, He; gefährliche Gase prüfbar bei kundenspezifischer Konfiguration
• Biologisch abbaubare Folien, Luft- und Raumfahrtmaterialien (z. B. Heliumdurchlässigkeit), Papier und Karton, beschichtete Filme, Glasfasergewebe, Kosmetikröhren und Gummifolien

Konfigurationen

• Standard: Prüfgerät, Monitor, Tastatur, Maus, runder Probenschneider, Vakuumfett, schnelles quant. Filterpapier, Vakuumpumpe, Φ6 mm PU-Schlauch (3 m)
• Optionen: GMP-Computersystem, DataShield, Luftkompressor

Hinweise

• Der Gasanschluss des Instruments verwendet Φ6 mm PU-Schlauch; der Anwender muss die Gasversorgung bereitstellen.
• Einige Funktionen (Befeuchtung, Prüfung gefährlicher Gase) erfordern kundenspezifische Anpassungen und Sicherheitsmaßnahmen.

Technische Spezifikationen

• Messbereich (Folien): 0,01 ~ 50.000 cm3/m2·24h·0,1MPa
• Auflösung (Durchlässigkeit): 0,001 cm3/m2·24h·0,1MPa
• Temperaturbereich: 10 °C ~ 50 °C (bei 23 °C Raumtemperatur)
• Temperaturauflösung: 0,01 °C; Fluktuation: ±0,05 °C; Genauigkeit: ±0,3 °C (Kalibrieranschluss)
• Vakuumauflösung: 0,01 Pa; Vakuumgenauigkeit: ±0,2% (angezeigter Wert, 1%~100% Bereich des Sensors)
• Vakuumgrad Prüfkammer: < 10 Pa
• Anzahl Proben: 3 unabhängige Prüfzellen (anpassbar)
• Probengröße: Φ97 mm; Prüfbereich: 38,48 cm2
• Prüfgase: O2, N2, CO2 (Gasversorgung nicht enthalten); Befeuchtung optional
• Prüfdruck: 10 KPa ~ 210 KPa
• Gasversorgungsdruck: 0,5 MPa ~ 0,6 MPa
• Anschlussgröße: Φ6 mm PU-Schlauch
• Geräteabmessungen: 710 mm × 350 mm × 630 mm
• Stromversorgung: 220 VAC ±10% 50 Hz / 120 VAC ±10% 60 Hz
• Nettogewicht: 100 kg
