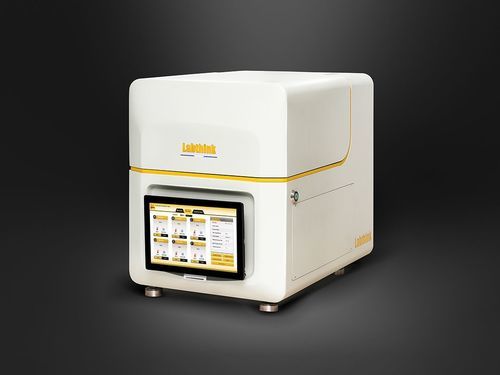

Diffusions-Testsystem C106H

LöslichkeitGasdurchlässigkeitDurchlässigkeit

Übersicht

Das Prüfsystem C106H ist ein Differenzdruckgerät zur Bestimmung der Gasdurchlässigkeit, des Löslichkeitskoeffizienten, des Diffusionskoeffizienten und des Permeabilitätskoeffizienten von Kunststofffolien, Verbundfolien, Hochbarrierematerialien, Platten und Metallfolien bei verschiedenen Temperaturen. Es erfüllt GB-, ISO- und ASTM-Normen und ist für Labor- und F&E-Anwendungen ausgelegt.

Produktmerkmale

• Datengenauigkeit
  • Gewölbte Prüfkammer mit 360°-Luftzirkulation für verbesserte Temperaturstabilität.
  • Hochpräziser importierter Vakuumsensor zur Messung von Materialien mit sehr hoher Barriere (0,01–0,09 cm3/m2·24h·0.1MPa).
  • Importiertes pneumatisches Steuersystem und Vakuumpumpe (bis 0,2 Pa) für niedrige Ausfallrate, hohe Dichtheit und automatische Vakuumsteuerung.
  • Automatische Druckkompensation zur Stabilisierung der Differenzdruck mit Fluktuation < 0,2 kPa.
  • Einstellbarer Hochdruckbereich 10 kPa–210 kPa.
• Hohe Effizienz
  • Sechs unabhängige Prüfzellen (Standardprüffläche: 38,48 cm2) — gleichzeitige Prüfung von sechs Proben unter identischen Bedingungen mit separaten Ergebnissen.
  • Reduzierte Prüfzeiten für Materialien mittlerer/hoher Barriere (typisch < 4 Stunden, abhängig vom Material).
  • Automatische Probenklemmung für konstante Klemmkraft und bessere Dichtheit.
• Intelligente Steuerung
  • 12"-Touch-Tablet (Windows) für vereinfachte Bedienung; automatischer Prüfmodus (Parameter eingeben, mit einem Klick starten).
  • Automatischer Kammerdeckel mit akustischem und optischem Alarm; intelligente Sensoren für Betriebssicherheit.
• Sicherheit und Zuverlässigkeit
  • Industriercomputer für Systemsicherheit und sichere Datenspeicherung; Komponenten bekannter Hersteller.
• Platzsparend und modulare Funktionen
  • Kompakter Aufbau gegenüber traditionellen Sechs-Zellen-Geräten; professionelle Modi und anpassbare Messbereiche; Prüfungen mit Gefahrgasen (H2, CH4) auf Anfrage möglich.

Prüfprinzip

Die vorkonditionierte Probe wird so montiert, dass sie eine dichte Trennwand zwischen einer Hochdruck- und einer Niederdruckkammer bildet. Die Niederdruckkammer wird evakuiert, dann wird Prüfgas in die Hochdruckkammer eingeführt, um eine kontrollierbare konstante Druckdifferenz zu erzeugen. Die Permeation wird durch Analyse der Druckänderungen in der Niederdruckkammer bestimmt.

Prüfnormen

• ISO 15105-1
• ISO 2556
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

Anwendungen

• Folien: Messung der Gasdurchlässigkeit für Kunststofffolien, Papier-Kunststoff-Verbundfolien, coextrudierte Folien, aluminisierte Folien, Aluminium- und Aluminiumverbundfolien.
• Platten: Gasdurchlässigkeitsprüfung von PP-, PVC-, PVDC-Platten, Metallfolien, Gummipads, Siliziumwafern und weiteren Plattenmaterialien.

Technische Daten

• Modell: C106H
• Prüfbereich (cm3/m2·24h·0.1MPa): 0,01 – 50.000
• Auflösung (Permeabilität): 0,001 cm3/m2·24h·0.1MPa
• Prüftemperatur: 15–50 °C (Standard); 5–60 °C (optional)
• Temperaturauflösung: 0,01 °C
• Temperaturschwankung: ±0,15 °C
• Prüffeuchte: 0% (Standard); 5–90% ±2% (kundenspezifisch)
• Vakuumauflösung: 0,01 Pa
• Vakuumgenauigkeit: ±0,2% (1%–100% Skala)
• Vakuumgrad Prüfkammer: ≤ 10 Pa
• Druckbereich: 10 kPa – 210 kPa (einstellbar)
• Druckschwankung: 0,2 kPa
• Gasdruck (max): 79,7 PSI / 550 kPa
• Anschlussgröße: Φ6 mm PU-Schlauch
• Prüfzellen: 6 unabhängige Zellen
• Probengröße: 4,6" × 4,6" (11,7 cm × 11,7 cm)
• Max. Probendicke: ≤ 120 mil (≈ 3 mm)
• Standardprüffläche: 38,48 cm2
• Prüfgase: O2, N2, CO2 usw. (nicht im Lieferumfang)
• Abmessungen (H×B×T): 23,6" × 19,2" × 25,9" (60 cm × 49 cm × 66 cm)
• Stromversorgung: 120 VAC ±10% 60 Hz / 220 VAC ±10% 50 Hz
• Gewicht netto: ≈ 100 kg (220 lb)

Konfiguration & Optionen

• Standardkonfiguration: Hauptgerät, Vakuumpumpe, 12" Tablet, Probenehmer, Vakuumfett, Φ6 mm PU-Schlauch.
• Optionen: Luftkompressor, CFR21 Part11, GMP-Computer-System, DataShield™.

Wichtiger Hinweis

Die Gasversorgung (Kompressor/Druck) ist vom Kunden bereitzustellen: Anschluss Φ6 mm, erforderlicher Druck ≥ 79,7 PSI / 550 kPa. Prüfungen mit Gefahrgasen erfordern spezielle kundenspezifische Maßnahmen.
