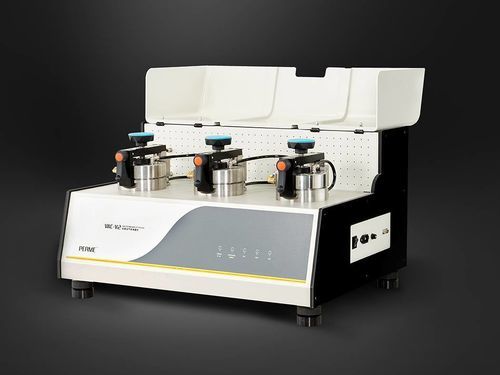

Drucktestsystem VAC-V2

DiffusionLöslichkeitDurchlässigkeit

Das VAC-V2 ist ein Differenzdruck-Laborgerät zur präzisen Bestimmung der Gasdurchlässigkeit und abgeleiteter Barriereparameter (Löslichkeitskoeffizient, Diffusionskoeffizient, Permeabilitätskoeffizient) von Folien, Verbundfolien, Hochbarrierenmaterialien, Platten und Aluminiumfolien.

Produktmerkmale

• Ermittlung von Gasdurchlässigkeitsrate sowie Löslichkeits-, Diffusions- und Permeabilitätskoeffizienten in einem Test.
• Drei unabhängige Probenpositionen für gleichzeitige Prüfungen unterschiedlicher Proben mit separaten Ergebnissen.
• Großer Messbereich und hochpräzise Regelung von Temperatur (5°C–95°C, ±0,1°C) und Luftfeuchte (0%RH oder 5%–90%RH; automatische Befeuchtung optional 15°C–40°C).
• Zwei Prüfmodi: Proportionalmodus und Standardmodus; Prüfbereich erweiterbar für hochpermeable Materialien.
• Datenanpassungsfunktion zur zuverlässigen Auswertung bei Extrembedingungen und über Temperaturbereiche.
• Konfigurierbar für Prüfungen mit toxischen, brennbaren oder explosiven Gasen (kundenspezifisch); PC-gesteuerte Automatik, RS232-Schnittstelle und Unterstützung von Lystem™.
• Referenzfolie zur schnellen Kalibrierung enthalten.

Prüfprinzip
Die vorkonditionierte Probe wird in eine Gasdiffusionszelle eingespannt, die zwei Kammern trennt. Die Niederdruckkammer wird evakuiert, dann wird Gas in die Hochdruckkammer eingeführt, um eine konstante Druckdifferenz zu erzeugen. Das Gas permeiert durch die Probe in die Niederdruckkammer; Permeabilität und abgeleitete Koeffizienten werden durch Überwachung der Druckänderung in der Niederdruckkammer berechnet.

Normen

• ISO 15105-1
• ISO 2556
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

Anwendungen

• Folien
  Kunststofffolien, Verbundfolien, Papier-Kunststoff-Verbundfolien, coextrudierte Folien, aluminisierte Folien, Aluminiumfolien und Verbundfolien.
• Platten
  Technische Kunststoffe, Gummi und Baustoffe (z. B. PP, PVC, PVDC).
• Gase
  O2, CO2, N2, Luft, He und weitere (Benutzer liefert Gase).
• Besondere Anwendungsfälle
  Biologisch abbaubare Folien, lackierte Substrate, luftfahrtbezogene Materialien (Heliumtests), Kosmetikschläuche, Gummibahnen, Papier und Karton für Verpackungen.

Technische Daten

• Prüfbereich (Folien): 0,05–50.000 cm3/m2·24h·0,1MPa (Standard); erweiterbar auf ≥500.000 cm3/m2·24h·0,1MPa.
• Anzahl Proben: 3 (unabhängige Ergebnisse).
• Vakuumauflösung: 0,1 Pa; Vakuumgrad der Prüfkammer < 20 Pa.
• Temperaturbereich: 5°C–95°C; Genauigkeit ±0,1°C.
• Luftfeuchte: 0%RH oder 5%–90%RH; Genauigkeit ±1%RH; automatische Befeuchtung optional 15°C–40°C.
• Probengröße: Φ97 mm; Prüffläche: 38,48 cm2.
• Prüfgase: O2, N2, CO2 (nicht im Lieferumfang).
• Prüfdruck: 10–200 kPa; Gasversorgungsdruck: 0,4–0,6 MPa; Anschlussgröße: Φ6 mm PU-Schlauch.
• Abmessungen: 760 × 575 × 450 mm (L×B×H); Stromversorgung: 220 VAC 50 Hz / 120 VAC 60 Hz; Nettogewicht: 88 kg.
• Standardausstattung: Gerät, Temperaturregelungseinheit, professionelle Software, Rundprobenstanzer, Vakuumfett, quantitativer Schnellfilterpapier, importierte Vakuumpumpe. Optionales Zubehör erhältlich.
• Hinweis: Gasversorgung und destilliertes Wasser vom Anwender bereitzustellen; Gasanschluss Φ6 mm PU-Schlauch.
