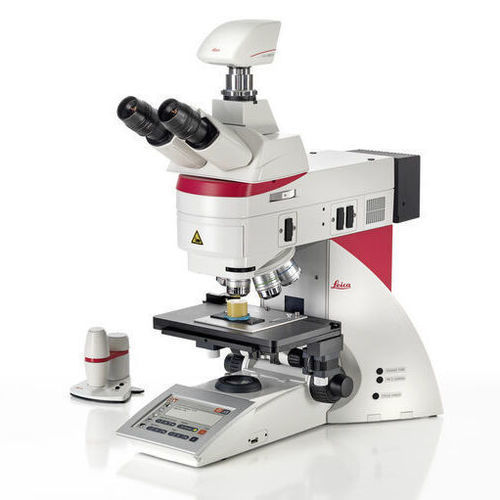

Optisches Mikroskop DM6 M LIBS

Inspektionfür Forschungszweckefür Materialforschung

Übersicht
Das DM6 M LIBS ist eine Materialanalyselösung, die Mikroskopie und Laser Induced Breakdown Spectroscopy (LIBS) integriert, um simultane visuelle und qualitative chemische Analysen in einem einzigen Workflow bereitzustellen. Das integrierte LIBS liefert innerhalb von Sekunden den chemischen Fingerabdruck der in der Mikroskopaufnahme sichtbaren Mikrostruktur, was schnelle Entscheidungen und eine deutlich verkürzte Analysezeit im Vergleich zu herkömmlichen SEM/EDS-Workflows ermöglicht.

Hauptvorteile

• Schnelle, präzise Materialanalyse durch Kombination von visueller Mikroskopie und chemischer Spektroskopie in einem Gerät
• Reduktion der Analysezeit um bis zu 90 % gegenüber herkömmlichen Elektronenmikroskopie/EDS-Workflows
• LIBS-Analyse per Single-Click: chemischer Fingerabdruck in unter einer Sekunde
• Keine SEM-typische Probenvorbereitung, kein Transfer zwischen Systemen, keine Neueinstellung des Systems, kein Verschieben der Interessensregion

Visuelle und chemische Materialprüfung – 2-in-1

• 2 Systeme in 1 für visuelle und chemische Analyse
• 1 Sekunde bis zum chemischen Fingerabdruck
• 0 Probenvorbereitung

LIBS-Arbeitsablauf und Fähigkeiten
Das LIBS-Modul verwendet einen Laserimpuls, um an der zielgerichteten Stelle ein Plasma zu erzeugen; das emittierte Lichtspektrum (atomare Linienemissionen) wird analysiert, um vorhandene Elemente zu identifizieren. Die Software vergleicht Spektren mit einem bekannten Datensatz und kann durch vom Anwender erworbene Materialspektren erweitert werden. Das Ablationsprinzip ermöglicht zudem µ-Bohrungen (Mikroablation) für Tiefenprofilierung und Schichtanalyse sowie Oberflächenreinigung.

Typische Vorteile des LIBS-Workflows

• Keine Probenvorbereitung oder Transfers erforderlich
• Keine Systemeinstellung erforderlich
• Kein Verschieben der Region of Interest (ROI)

Anwendungsbereiche und Einsatzfälle
Das DM6 M LIBS eignet sich für schnelle strukturelle und elementare/chemische Analysen von Materialphasen wie Mineralien, Legierungen, Keramiken und anderen technischen Werkstoffen. Einsatzbeispiele: Reinheitsanalyse von Bauteilen und Filterproben (Identifikation kontaminierender Partikel und deren Herkunft), Tiefenprofil- und Schichtanalysen (z. B. mehrschichtbeschichtete/ lackierte Metalle), Bewertung der Mikrostrukturbeschaffenheit, industrielle QA/QC und Materialforschung.

Beitrag des Mikroskops
Das Basismodell DM6 M bietet einen großen Objektivvergrößerungsbereich und mehrere Kontrasttechniken zur einfachen Visualisierung feiner Strukturen in echten Farben, sodass sich Interessensbereiche für LIBS-Analysen identifizieren lassen. Das System unterstützt Beobachtungen mit Objektivvergrößerungen von niedrig (1,25x) bis hoch (100x), verschiedene Kontrastmethoden und Bildaufnahmen über Okulare oder Kamera.

Reinheitsanalyse
In Kombination mit der Analyse-Software Cleanliness Expert ermöglicht das 2-in-1-System die visuelle und chemische Inspektion von Filterproben in einem einzigen Gerät und Workflow, was die schnellere Identifikation von Kontaminationsquellen erleichtert.

Upgrade und Retrofit
Bestehende DM6000 M- oder DM6 M-Compoundmikroskope können mit dem LIBS-Modul nachgerüstet werden, um die 2-in-1-Funktionalität zu erhalten, und bieten damit die Option, vorhandene Mikroskope aufzurüsten statt zu ersetzen.

Technische Daten

• Produkttyp: DM6 M LIBS Materialanalyse-Mikroskop (Mikroskopie + integriertes LIBS)
• Analysemethode: Laser Induced Breakdown Spectroscopy (LIBS) zur qualitativen Elementerkennung
• Typische Zeit für chemische Analyse: ~1 Sekunde zur Ermittlung eines chemischen Fingerabdrucks an der Zielstelle
• Probenvorbereitung: für den LIBS-Inspektionsworkflow nicht erforderlich
• Mikroskop-Vergrößerungsbereich: Objektive von 1,25x bis 100x (Beobachtungsbereich)
• Funktionale Fähigkeiten: gleichzeitige visuelle (optische) und chemische Inspektion; LIBS-Auslösung per Single-Click
• Tiefenprofilierung / Schichtanalyse: möglich durch µ-Bohrung (Mikroablation) mittels LIBS
• Anwendungen: Mineralien, Legierungen, Keramiken, Beschichtungen, Reinheits-/Filteranalyse, Mikrostrukturbewertung, industrielle QA/QC
• Software: Spektrenvergleich mit Referenzdatensatz; Datensatz vom Anwender erweiterbar
• Workflow-Vorteile: eliminiert Transfers zwischen Geräten, reduziert Arbeitsschritte und Analysezeit vs. SEM/EDS, minimiert arbeitsintensive Probenvorbereitung
• Integration: Option, DM6000 M / DM6 M Mikroskope mit LIBS-Modul für 2-in-1-Lösung nachzurüsten
• Lieferbare Ergebnisse: optische Bilder (Okular/Kamera) und elementare/qualitative Zusammensetzung abgeleitet aus LIBS-Spektren
