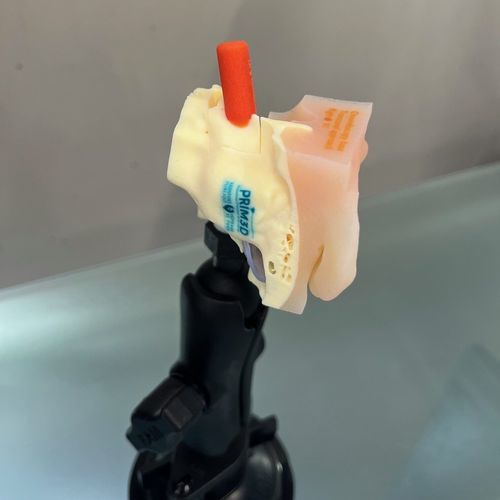

Simulator für endoskopisches training OTOSURG

Ausbildungfür VorführzweckeAusbildung

Produktübersicht
Der OTOSURG-Simulator ist ein Trainingsmodell für transkanale Tympanoplastik, entwickelt für die praktische Schulung in endoskopischer und mikroskopischer Ohrchirurgie über den äußeren Gehörgang. Er bildet die Anatomie der Paukenhöhle nach und liefert eine realistische endoskopische Ansicht des Trommelfells für Verfahrensübungen.

Validierungsstudie
Validierungsstudie: Validation of a 3D-printed multimaterial transcanal tympanoplasty simulator for endoscopic ear surgery (Otol Neurotol).

Hauptanwendungen

• Training in Otoendoskopie und mikroskopischen Ossikuloplastik-Techniken.
• Erlernen der Handhabung von Endoskopen und Exoskopen in einer anatomisch realistischen Umgebung.
• Lehre und Übung von Ossikularprothesenimplantation und verwandten Verfahren ohne Risiko für Patienten.
• Präsentation von Medizinprodukten und maßgeschneiderten Szenarien auf Kongressen oder Schulungen (kundenspezifische Kartuschen, Trommelfell vorhanden/entfernt, farbige Marker).

Vorteile

• Präzise endoskopische Darstellung des Trommelfells und der anatomischen Orientierungspunkte der Paukenhöhle.
• Konfigurierbare Schwierigkeit und Anatomie (verschiedene Kanaldurchmesser, visuelle Indikatoren) passend zum Ausbildungsniveau.
• Reproduzierbare Szenarien für standardisierte Kompetenzbewertungen.
• Pädagogisches Design zur schrittweisen Vermittlung und Gruppenübungen.
• Anpassungsoptionen für spezifische Lehrziele oder Produktdemonstrationen.

Abgebildete Strukturen

• Haut des Gehörgangs, Annulus und Trommelfell.
• Knochenanatomische Orientierungspunkte der Paukenhöhle.
• Tympanische Chorda, Sehne des Steigbügels, Ansatzstellen des Musculus tensor tympani.
• Bewegliche Gehörknöchelchenkette (Hammer, Amboss, Steigbügel) mit konfigurierbarer Integrität.

Unterstützte chirurgische Eingriffe (über Einweg‑Kartuschen)

• Schnitt und Ablösung der Haut im Gehörgang.
• Anhebung des Trommelfells und Übung der Transplantatplatzierung.
• Exploration und Manipulation der Strukturen der Paukenhöhle.
• Erhalt, Mobilisierung oder Diskontinuität der Gehörknöchelchen.
• Ossikuloplastik‑Techniken (PORP, TORP, Transposition, Einsatz von Piston‑Prothesen).

Set‑Zusammenstellung

• 1 wiederverwendbares Schläfenbein‑Modell (anatomische Basis).
• 1 Gelenkarm zur Positionierung.
• 1 auswählbares Set von pathologischen Einweg‑Kartuschen.

Verfügbare Kartuschentypen

• Normale Paukenhöhle (Kartusche ohne Pathologie).
• Trommelfellperforations‑Kartuschen (posterior, anterior und weitere anpassbare Typen).
• Otosklerose‑Varianten (Konfiguration mit fixiertem Steigbügel; post‑Stapedektomie mit fehlendem Steigbügel und residueller Plate).
• Ossikuloplastik‑Varianten (fehlende Incus für PORP‑Szenario; fehlende Incus und Steigbügel für TORP‑Szenario).
• Cartouches für chronische Otitis in Entwicklung (Retraktionstasche, Cholesteatom‑Simulation).

Zusätzlich bestellbare Artikel

• Simuliertes Flüssigblut zur Erhöhung des Realismus.
• 3D‑gedruckte Aponeurose‑Platte (50 x 50 x 0.3 mm).
• 3D‑gedruckte Knorpel‑Platte (50 x 50 x 0.9 mm).

Entwicklung und Lizenz
Modell entwickelt von der Prim3D‑Plattform der Assistance Publique – Hôpitaux de Paris und der Université Paris Cité. Exklusive Entwicklungs‑ und Betriebslizenz: N° VAL 2025/2024-070/01.

Technische Spezifikationen

• Typ: Trainingssimulator für transkanale Tympanoplastik bei endoskopischen und mikroskopischen Zugängen.
• Modellname: OTOSURG.
• Materialien: multimateriale 3D‑gedruckte Komponenten (wiederverwendbare Knochenbasis + Einweg‑Kartuschen).
• Trainingsmodi: Otoendoskopie, mikroskopische Ossikuloplastik, PORP/TORP‑Techniken, Exploration und Manipulation der Paukenhöhle.
• Anpassung: Kartuschen konfigurierbar mit/ohne Trommelfell, farbige anatomische Marker, variable Kanalbreiten.
• Lieferumfang: wiederverwendbares Schläfenbein‑Modell, Gelenkarm, auswählbares Kartuschen‑Set.
• Optionale Zubehörteile: simuliertes Blut, Aponeurose‑ und Knorpelplatten (3D‑gedruckt, angegebene Abmessungen).
