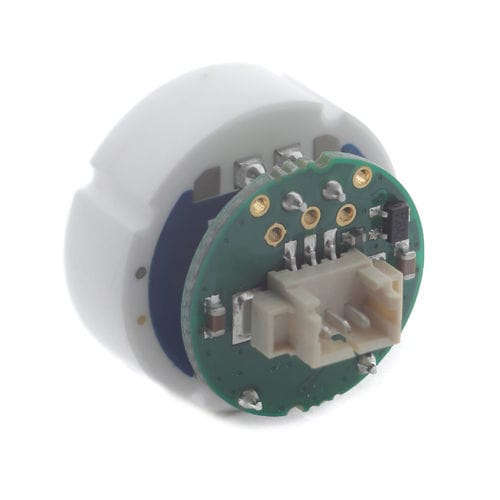

Temperatursensor ME770

DruckKalibrierungmedizinisch

Bündiger Einbau, 0,5 - 4,5 V ratiometrischer Ausgang, Druckmessumformer Metallux ME770 bündig einbaubare piezoresistive Drucksensoren für Überdruck-, Absolutdruck- oder Relativdruckmessung. Hohe Zuverlässigkeit. Integrierte Signalaufbereitung 0,5 - 4,5 V Ratiometrisch kalibrierte und kompensierte Druckmessumformer. Die Metallux ME770 Drucksensoren bestehen aus einem keramischen Grundkörper, der mit einer bündigen Membran verklebt ist und arbeiten nach dem piezoresistiven Prinzip. Die Wheatstone-Brücke ist im Siebdruckverfahren auf einer Seite der Keramikmembran aufgebracht. Die Brücke ist der Innenseite der Sensoren zugewandt, wo ein Hohlraum entsteht. Die Signalaufbereitungselektronik erzeugt einen ratiometrischen Ausgang von 0,5...4,5 V. Die Druck- und Temperaturkalibrierung erfolgt elektronisch mit dem eingebauten ASIC und kann in bar (ME770) oder in psi (MEP770) durchgeführt werden. Die Elektronik sorgt für die Korrektur von Offset und Spanne bei Temperaturänderungen. Eine Alterungserkennung wird ständig durchgeführt. Diese neue Methode garantiert eine hohe Präzision und Langzeitstabilität. Die Metallux ME770-Familie erfüllt die EMV-Anforderungen. Der ASIC speichert produktionslos-spezifische Daten zur Rückverfolgbarkeit des Sensors und ermöglicht eine kundenspezifische Kalibrierung. Aufgrund der hervorragenden chemischen Beständigkeit der Al2O3-Keramik sind die ME770-Sensoren für nahezu alle aggressiven Medien geeignet.
