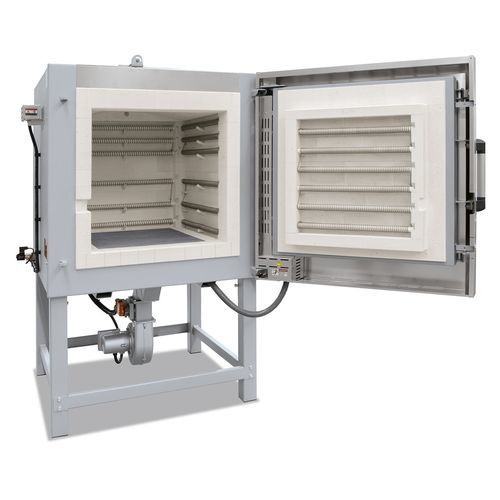

Sinterofen LH 15/12

MehrzweckLaborMultigas

Einleitung
LH‑Modelle: mehrschichtige Isolierung aus Feuerleichtsteinen mit spezieller Hinterisolierung. LF‑Modelle: Faserisolierung mit gemauerten Ecksteinen zur Verkürzung von Aufheiz‑ und Abkühlzeiten.

Übersicht
Die Kammerofen‑Serie LH/LF (z. B. LH 15/12 – LF 216/14) ist für Labor‑ und industrielle thermische Prozesse konzipiert. Sie ist wahlweise mit reinem Ziegelaufbau (LH) oder mit Kombination Eckziegel + speicherarmem Fasermaterial (LF) erhältlich. Verschiedene Tmax‑Optionen und Innenvolumina ermöglichen die Anpassung an Prozess‑ und Beladungsanforderungen. Umfangreiches Zubehör gestattet die Einbindung in spezifische Atmosphären, Kühlprofile und Absaugsysteme.

Serienausstattung

• Tmax wählbar: 1200 °C, 1300 °C oder 1400 °C
• Doppelwandiges Gehäuse aus Edelstahl‑Strukturblech mit zusätzlicher Lüfterkühlung für niedrige Außentemperaturen
• Hoher Ofenraum mit fünfseitiger Beheizung für gute Temperaturgleichmäßigkeit
• Heizelemente auf Trägerrohren für freie Abstrahlung und lange Lebensdauer
• Controller an der Ofentür eingehängt und abnehmbar zur komfortablen Bedienung
• Eingelassene SiC‑Platte im Boden zum Schutz der Bodenheizung und als ebene Stapelfläche
• Türdichtung Stein‑auf‑Stein, von Hand eingeschliffen
• Großzügig bemessene Leistung für kurze Aufheizzeiten
• Selbsttragende Gewölbedecke für Stabilität und Schutz vor Staub
• Motorisch angetriebene Abluftklappen und stufenlos einstellbarer Zuluftschieber im Boden
• Untergestell inklusive
• Controller B500 Touch (5 Programme × 4 Segmente) und NTLog Basic für Prozessdatenerfassung via USB
• Verwendung innerhalb der in der Betriebsanleitung angegebenen Grenzen

Zusatzausstattung

• Parallelschwenktür (Schutz des Bedieners vor Wärmestrahlung)
• Hubtür mit elektromechanischem Linearantrieb zum Öffnen bei heißem Zustand
• Kühlsystem zum Abkühlen mit definiertem Temperaturgradienten oder voreingestellter Frischluftmenge (segmentweise steuerbar)
• Schutzgasanschluss zum Spülen mit nicht brennbaren Prozessgasen (N2, Ar, He, Formiergas)
• Manuelle oder automatische Gasversorgungssysteme
• Edelstahlesse als Schnittstelle zur Fremdabluft
• Wägevorrichtung zur Bestimmung von Glühverlusten
• Übertemperaturbegrenzer mit einstellbarer Abschaltung
• Prozesssteuerung und Dokumentation mittels VCD‑Softwarepaket

Technische Daten (Auszug)
Modell | Tmax (°C) | Innen B x T x H (mm) | Volumen (l) | Außen B x T x H (mm) | Anschlussleistung (kW) | Anschluss | Gewicht (kg)
LH 15/12 | 1200 | 250 x 250 x 250 | 15 | 680 x 860 x 1230 | 5 | 3‑phasig | 170
LH 30/12 | 1200 | 320 x 320 x 320 | 30 | 710 x 930 x 1290 | 7 | 3‑phasig | 200
LH 60/12 | 1200 | 400 x 400 x 400 | 60 | 790 x 1180 x 1370 | 8 | 3‑phasig | 300
LH 120/12 | 1200 | 500 x 500 x 500 | 120 | 890 x 1180 x 1470 | 12 | 3‑phasig | 410
LH 216/14 | 1400 | 600 x 600 x 600 | 216 | 990 x 1280 x 1590 | 26 | 3‑phasig | 470
LF‑Varianten entsprechen den gleichen Innenabmessungen; LF‑Modelle weisen geringere Wärmespeicherung für kürzere Auf‑/Abkühlzeiten auf.

Hinweise
Außenabmessungen und Anschlussleistung können sich durch optionale Ausstattungen ändern. Bei Multi‑Range‑Spannungsvarianten bezieht sich die angegebene Anschlussleistung auf die höchstzulässige Anschluss‑Spannung. In einigen Konfigurationen erfolgt die Heizung nur zwischen zwei Phasen.

Merkmale / technische Daten

• Verfügbare Tmax: 1200 °C, 1300 °C, 1400 °C
• Isolationskonzepte: LH = mehrschichtiger Feuerleichtstein; LF = Faserisolierung + gemauerte Ecksteine
• Fünfseitige Beheizung und Rohrheizelemente für Gleichmäßigkeit und lange Lebensdauer
• Controller B500 Touch, NTLog via USB; VCD‑Paket für erweiterte Prozesssteuerung und Dokumentation
• Optionen: Kühlsystem, Schutzgasanschluss, Abluft‑Esse, Wägevorrichtung
• Sole‑schutz mit SiC‑Platte; Untergestell serienmäßig; verschiedene Türvarianten
