Härtungsofen N 7/H

für LötzweckeGlühWärmebehandlung

Übersicht

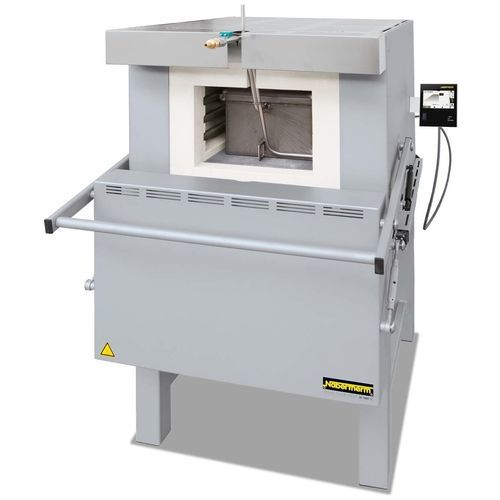

Die Kammeröfen N 7/H – N 87/H sind vielseitig einsetzbar für Glühen, Härten und Löten in Labor und kleiner Fertigung. Mehrschichtige Isolierung und tiefe Ofenräume ermöglichen effiziente Wärmebehandlungen bis 1280 °C bei reduziertem Energieverbrauch.

Funktion und Ausstattung
Dreiseitige Beheizung (beide Seitenwände und Boden), Heizelemente auf Tragerohren für freie Strahlung und lange Lebensdauer sowie Bodenheizung geschützt durch SiC-Platten. Edelstahl-Oberrahmen und parallelschwenkende Tür mit Gasdruckdämpfern verbessern die Sicherheit bei Heißbetrieb. B500-Touch-Controller und NTLog Basic zur Programmsteuerung und Prozessaufzeichnung verfügbar.

Standardausführung

• Maximale Temperatur: Tmax 1280 °C
• Tiefer Ofenraum mit dreiseitiger Beheizung
• Heizelemente auf Tragerohren für freie Wärmeabstrahlung
• Bodenheizung geschützt durch SiC-Platten
• Edelstahl-Oberrahmen für Heißbetrieb
• Temperaturgleichmäßigkeit bis ±10 °C (DIN 17052-1)
• Mehrschichtige Isolierung für niedrigen Energieverbrauch
• Untergestell im Lieferumfang; N 7/H–N 17/HR als Tischmodelle
• Abluftöffnung seitlich oder hinten (ab N 31/H)
• Parallelschwenktür mit Gasdruckdämpfern
• B500-Touch-Controller (5 Programme × 4 Segmente)
• NTLog Basic zur Prozessdatenaufzeichnung per USB

Technische Daten
Modell | Tmax (°C) | Innenmaße B × T × H (mm) | Volumen (l) | Außenmaße B × T × H (mm) | Anschlussleistung (kW) | Anschluss | Gewicht (kg) | Aufheizzeit (min)
N 7/H | 1280 | 250 × 250 × 140 | 9 | 800 × 650 × 600 | 3,0 | 1phasig | 60 | 320
N 11/H | 1280 | 250 × 350 × 140 | 11 | 800 × 750 × 600 | 3,5 | 1phasig | 70 | 320
N 11/HR | 1280 | 250 × 350 × 140 | 11 | 800 × 750 × 600 | 5,5 | 3phasig | 70 | 70
N 17/HR | 1280 | 250 × 500 × 140 | 17 | 800 × 900 × 600 | 6,4 | 3phasig | 90 | 110
N 31/H | 1280 | 350 × 350 × 250 | 31 | 1040 × 1030 × 1340 | 15,0 | 3phasig | 210 | 90
N 41/H | 1280 | 350 × 500 × 250 | 41 | 1040 × 1180 × 1340 | 15,0 | 3phasig | 260 | 105
N 61/H | 1280 | 350 × 750 × 250 | 61 | 1040 × 1430 × 1340 | 20,0 | 3phasig | 400 | 105
N 87/H | 1280 | 350 × 1000 × 250 | 87 | 1040 × 1680 × 1340 | 25,0 | 3phasig | 480 | 105
Hinweis: Außenmaße variieren bei optionaler Ausrüstung. Aufheizzeit bezogen auf leeren, geschlossenen Ofen bis Tmax −100 K. Anschlussleistung bezieht sich auf Standardausführung und kann mit Optionen steigen.

Anwendungen und Optionen

• Glühkästen für Schutzgasatmosphäre
• Beschickungswagen und Rollengänge
• Tiefere Ofenräume und größere Baugrößen
• Kühl-/Abschreckstationen mit Abschreckbad
• Steuerungen und Datenaufzeichnung (NTLog Basic)

Merkmale / technische Spezifikationen

• Max. Temperatur 1280 °C
• Dreiseitige Beheizung für bessere Homogenität
• SiC-Schutzplatte am Boden und röhrenförmige Heizelemente
• Homogenität bis ±10 °C (DIN 17052-1)
• Mehrschichtige Isolierung für Energieeffizienz
• B500-Touch-Controller und USB-Datenaufzeichnung
• Tisch- und Standmodelle (N 7/H bis N 87/H)
