Laminar Flow Modul / für OP-Saal Nicfa Airflow Hybrid

Deckenhorizontalunidirektional

Übersicht

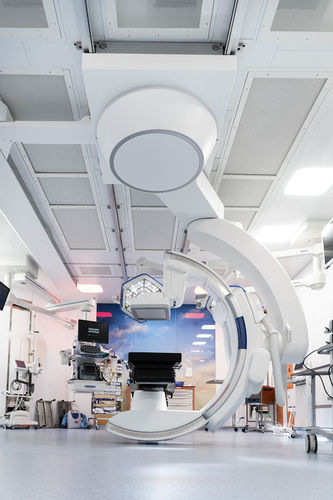

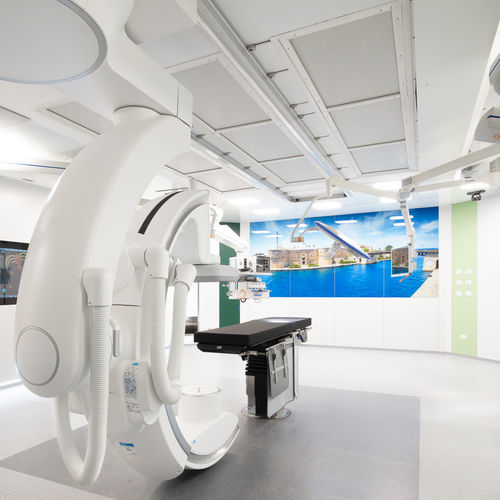

Nicfa Airflow Hybrid ist ein Luftfiltrationssystem, das für hybride Operationssäle entwickelt wurde. Es lässt sich in deckenmontierte mono- und biplane Angiographiesysteme integrieren und sorgt für gleichmäßigen laminaren Luftstrom, gesteuerte Rezirkulation und dynamisches Umweltmanagement.

Integration mit Angiographiesystemen
Aufbau und Befestigung sind so ausgelegt, dass sie sich an Bewegungen und Trägerinfrastruktur deckenmontierter Angiographiegeräte anpassen, ohne zu stören. Konfigurationen entsprechen den deckenmontierten mono- und biplanen Angiographieplattformen von Philips.

Wesentliche Bauelemente

• Eloxiertes Aluminium-Plenum (Mischkammer) im unsterilen Bereich: stranggepresstes, elektrochemisch behandeltes Aluminiumprofil mit Filterführungsleiste und PVC-Dichtung.
• Modulare Filtergehäusegitter: gewährleisten maximale Maßflexibilität zur Integration in OP-Licht-Module, Sonden- und Partikelsensorgehäuse und zur Optimierung der Filterfläche; ermöglichen die mechanische Kompression von H14-Absolutfiltern mit Doppelabdichtung.
• H14-Absolutfilter mit Doppelabdichtung: mechanisch durch ein Perimeter-Kompressionsgitter gepresst, um doppelte Abdichtung und hohe Filtersicherheit zu gewährleisten.

Luftverteilung

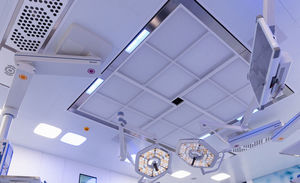

Nach der Filtration wird die Luft gleichmäßig über eine perforierte Ausgleichsmasche aus Aluminium, RAL9003 lackiert, verteilt, um Kontinuität und Stabilität des laminaren Luftstroms über dem sterilen Bereich zu gewährleisten.

Rezirkulationseinheit
Leistungsstarke Rezirkulationseinheit für konfigurierbare Installationen und leisen Betrieb. Hauptmerkmale:

• EC-motorisierte Lüftereinheit (schallschutzgedämmt)
• Ansauggrobfilter
• seitlicher Primärluftzulauf
• schallschutzgedämmte Leitungen
• motorisierte Klappe
• konfigurierbar mit 1 oder 2 Motoren; montage am Schrank oder fernmontiert über schallschutzgedämmte Leitungen möglich

Steuerung und Automatisierung
Vor-Ort-Touchpanel zur Echtzeitanpassung der Luftstromrate. Das Panel kommuniziert mit Umgebungsfühlern für eine dynamische, präzise Regelung von Luftstrom und Raumparametern.

Modularität und Varianten
Die Airflow Hybrid Produktlinie ist skalierbar und anpassbar an Raumaufteilung und klinische Anforderungen. Verfügbare Konfigurationen umfassen Nicfa Airflow Hybrid S (für deckenmontierte monoplane Angiographie) und Nicfa Airflow Hybrid B (für deckenmontierte biplane Angiographie).

Anwendungen und Gestaltungsansatz
Entwickelt für fortschrittliche Bildgebungsumgebungen, die hohe Integration mit Bildgebungsgeräten und raumspezifische Anpassungen erfordern. Komponenten und Layout können zur optimalen Kompatibilität mit Bildgebungsgeräten und OP-Abläufen kundenspezifisch angepasst werden.

Technische Spezifikationen

• Produktfamilie: Nicfa Airflow Hybrid
• Kompatibilität: deckenmontierte mono- und biplane Angiographiesysteme (Philips-Kompatibilität angegeben)
• Mischkammer: eloxiertes Aluminiumplenum mit Filterführungsleiste und PVC-Dichtung (im unsterilen Bereich)
• Filtergehäuse: modulares stranggepresstes Aluminiumprofil; ermöglicht mechanische Kompression von H14-Absolutfiltern mit Doppelabdichtung
• Absolute Filtration: H14-Absolutfilter mit Doppelabdichtung durch Kompressionsgitter und Perimeterdichtung
• Luftverteilung: perforierte Ausgleichsmasche aus Aluminium, RAL9003 lackiert, für gleichmäßigen laminaren Fluss
• Komponenten der Rezirkulationseinheit: EC-motorisierter Lüfter (schallschutzgedämmt), Ansauggrobfilter, seitlicher Primärluftzulauf, schallschutzgedämmte Leitungen, motorisierte Klappe
• Motorkonfiguration: konfigurierbar 1 oder 2 Motoren; Montage am Schrank oder fernmontiert über schallschutzgedämmte Leitungen
• Steuerung: Touchpanel im Raum; Echtzeitanpassung des Luftstroms via Rückmeldung von Umgebungsfühlern
• Modularität: skalierbare Struktur anpassbar an Raumaufteilung, OP-Lichtkompartimente, Sonden-/Sensorgehäuse und Optimierung der Filterfläche
• Verwendungszweck: hybride Operationssäle, die Integration mit fortschrittlichen Bildgebungssystemen und präzise Umweltregelung erfordern
