Laminar Air Flow / für OP-Saal Airflow Ultra

eingebautDeckenhorizontal

Produktübersicht
Nicfa Airflow Ultra ist ein kompaktes, vollautomatisches Schichtenströmungs- und Filtersystem, entwickelt für kritische ISO5-Operationssäle. Es kombiniert eine Konstruktion aus AISI304-Edelstahl, H14-Absolutefilter, kontinuierliche Umweltüberwachung durch das Nicfa Smart System und Designmerkmale, die Installation, Reinigung und Wartung vereinfachen.

Hauptmerkmale

• Kompakte Mischkammer mit Gesamtstärke 350 mm, geeignet für Einbau in abgehängten Decken und eingeschränkten Deckenräumen.
• Mischkammer aus AISI304-Edelstahl mit Möglichkeit der Stromzufuhr von allen vier Seiten; interne Kompressionsgitter für strukturelle Stabilität und Filterhaltung.
• H14-Absolutefilter (68 mm) mit Aluminiumrahmen, horizontal in einem Edelstahl-Containment-Gitter untergebracht für werkzeugfreie Einlegung; Filterabdeckung bis zu 92% der Deckenfläche.
• Doppeldichtungs- und doppelte Abdichtgitter-Lösung zur Vermeidung von Leckagen oder Bypass ungefilterter Luft.
• Motorisierte, unabhängige Containment-Gitter mit synchronisierter intelligenter Kompression (automatisches Filterverriegelungssystem), gesteuert durch den Nicfa Controller oder ein externes System, für gleichmäßige Abdichtung ohne manuelles Eingreifen.
• Integrierter Kippmechanismus für sicheren Zugang zur Mischkammer zur Erleichterung von Reinigung und Desinfektion.

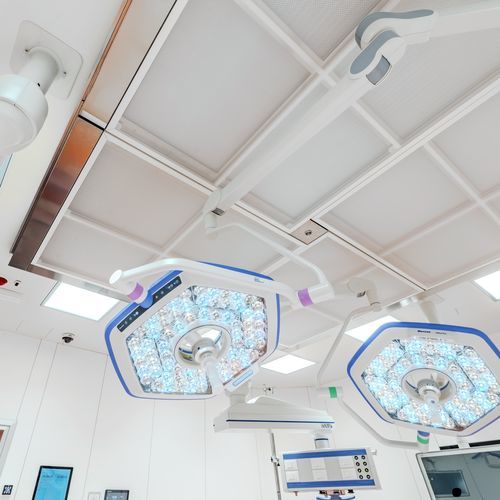

• Mikroperforierte Acotex-Technikstoffpaneele zur gleichmäßigen Verteilung steriler Luft; erhältlich mit einheitlichem oder differenziertem Maschenbild zur gezielten Anpassung des Laminarluftstroms.
• Paneele in herausnehmbare Abschnitte geteilt, um die tägliche Wartung zu beschleunigen (schnelles Entfernen, Reinigen und Wiedereinsetzen).

Nicfa Smart System (Umweltüberwachung und Intelligenz)
Das Nicfa Smart System überwacht kontinuierlich kritische Umweltparameter, wertet diese in Echtzeit aus und passt Laminarluftstrom, Filtration und Desinfektionsgeräte an, um die Einhaltung der ISO 14644 sicherzustellen. Es bietet Erkennung, Automatisierung, Rückverfolgbarkeit sowie Werkzeuge für Kontrolle, Interaktion und strategische Analyse.

Überwachte Parameter

• Raum- und Strömungstemperatur
• Feuchte
• Differenzdruck
• Strömungsgeschwindigkeit
• Volumenströme
• Partikuläre Belastung

Funktionen des Smart Systems

• Anomalieerkennung mit sofortiger Meldung in der grafischen Oberfläche zur schnellen Intervention.
• Benachrichtigungen und Alarme bei Störungen oder Notfällen, gesendet an vor Ort und entfernte technische Mitarbeiter.
• Kommunikation und Integration mit Building Management Systems (BMS) für kontinuierlichen Informationsaustausch.
• Datenaufzeichnung: Alle überwachten Parameter werden zur Analyse, Leistungsbewertung und regulatorischen Nachweisführung gespeichert, mit Optionen für lokale, Cloud- oder Krankenhausserver-Speicherung.
• Fernzugriff für Techniker zur Unterstützung, Anpassung der Einstellungen und Fernintervention.
• Digitales Umweltdossier: Integration mit Berichtssystemen zur Dokumentation und Nachverfolgbarkeit von Umweltzustandsaufzeichnungen.
• Nicfa Eyes: Überwacht den kritischen Bereich unter dem Laminarluftstrom und aktiviert bei Bewegungserkennung automatisch die Lüftungsanlage; wechselt bei Abwesenheit in den ECO-Modus zur Verbrauchsoptimierung.

Erweiterbare Umlufteinheit (optional)
Airflow Ultra kann mit einer integrierten Umlufteinheit ausgestattet werden, um die Betriebseffizienz, Autonomie und die Klimakontrolle im Inneren zu erhöhen, ohne die Energiekosten wesentlich zu steigern. Die Umlufteinheit besteht aus AISI304-Edelstahl mit Technopolymer-Finish und wird an zwei Seiten der Mischkammer in Fernposition installiert.

• Jedes Modul integriert 2 einfachansaugende Radialventilatoren, Direktantrieb, mit leistungsstarken Laufrädern.
• GreenTech EC-Motoren mit Außenläufer, integrierter elektronischer Steuerung, Wirkungsgrad über IE4-Klasse, wartungsfrei; Motorleistung bis 0,75 kW und Volumenstrom bis 1500 m³/h.
• 4 integrierte Schalldämpfer (2 auf Saugseite und 2 auf Druckseite) für sehr geräuscharmen Betrieb.
• Vollständige Steuerung durch den Nicfa Controller und dynamische Regelung durch Nicfa Sonden zur Anpassung des Luftstroms an die tatsächlichen Umgebungsbedingungen.

Konformität, Effizienz und Fertigung
Nicfa Airflow Ultra ist auf kontinuierliche technische Leistung, Sicherheit und regulatorische Konformität ausgelegt. Das System integriert hocheffiziente Technologien und automatische Regelung zur Optimierung des Energieverbrauchs entsprechend der tatsächlichen Raumaktivität. Hergestellt in Italien, kann das Produkt projektbezogen kundenspezifisch angepasst werden, um klinische und regulatorische Anforderungen zu erfüllen.

Technische Daten / Spezifikationen

• Dicke der Mischkammer: 350 mm.
• Material der Mischkammer: AISI304 Edelstahl.
• Filtertyp: H14-Absolutefilter, 68 mm Dicke, Aluminiumrahmen.
• Deckenabdeckung durch Filter: bis zu 92% der Fläche.
• Filterdichtung: Doppeldichtung und doppelte Abdichtgitter-Lösung.
• Filterverriegelung: motorisierte, unabhängige Containment-Gitter mit synchronisierter Kompression; gesteuert durch Nicfa Controller oder externes System.
• Zugang zur Wartung: integrierter Kippmechanismus für die Mischkammer.
• Luftverteilung: mikroperforierte Acotex-Technikstoffpaneele (einheitliches oder differenziertes Maschenbild).
• Umlufteinheit (optional): 2 einfachansaugende Radialventilatoren pro Modul; GreenTech EC-Motoren bis 0,75 kW; max. Volumenstrom bis 1500 m³/h; 4 integrierte Schalldämpfer.
• Steuerung und Überwachung: Nicfa Smart System (Echtzeitüberwachung, Anomalieerkennung, Alarme, BMS-Kommunikation, Datenaufzeichnung, Fernsteuerung, digitales Umweltdossier, Nicfa Eyes).
• Installationsflexibilität: Stromversorgung von allen vier Seiten möglich; Edelstahl-Containment-Gitter mit integrierter Kompressionsgitter.
• Angestrebte Konformität: Umgebungen mit ISO5-Anforderungen (ISO 14644).
