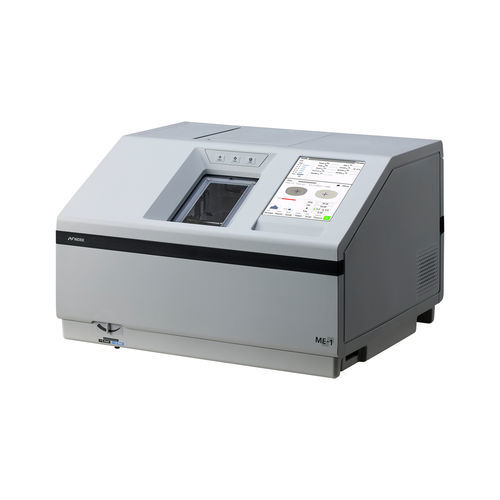

Bearbeitung optischer Gläser / Facettiermaschine für optische Gläser ME-1

Bohrmaschine für optische Linsendreidimensionalautomatisch

Merkmale

• Stufenfase bis 11 mm Höhe
• Großradius- und individuelle Fasen für Sport- und Spezialfassungen
• Designschnitt basierend auf Blocker-Formen
• Automatische 3D-Bohrung mit 0–30° Neigungsbereich
• Optimierte Bearbeitungsfolge mit synchronisierten Bewegungen

Stufenfase bis 11 mm Höhe
Die Stufenfase erleichtert das Einpassen von Korrektionsgläsern in Sonnen- und Sportfassungen. Teilweise Stufenfasen ermöglichen präzises Materialabtrag in definierten Bereichen und sind ideal für komplexe Fassungsgeometrien. Der ME-1 verarbeitet Gläser bis ø90 mm und Stufenhöhen bis 11 mm und erfüllt anspruchsvolle Fasenanforderungen im Laborbetrieb.

Großradius- und individuelle Fasen für Sport- und Spezialfassungen
Die unabhängige Vorder-/Rückschleiffunktion von NIDEK erzeugt Großradius-Fasen mit hoher Präzision. Lage und Höhe der Fase sind manuell einstellbar. Trapezförmige Fasen mit einstellbaren Vorder-/Rückhöhen und Scheitelbreite verbessern Passform und Optik besonders bei stark gekrümmten und Sportdesigns.

Designschnitt zur Entfaltung der Kreativität
Der ME-1 bearbeitet Gläser entsprechend den auf dem Blocker definierten Formen und ermöglicht Hakenprofile und andere kundenspezifische Glasformen. In Kombination mit teilweisen Stufenfasen unterstützt dies die Fertigung spezieller Fassungen bei reproduzierbarer Genauigkeit.

Automatische 3D-Bohrung
Die Bohreinheit verarbeitet Schlitze, Kerben, versenkte Löcher und Schmucklöcher mit hoher Genauigkeit. Mit einem Neigungsbereich von 0–30° führt sie die für randlose und teilrandlose Fassungen benötigten Winkelbohrungen aus und unterstützt präzise Montageanforderungen.

Optimierte Bearbeitungsfolge
Synchronisierte Bewegungen und ein optimierter Bearbeitungsablauf reduzieren Zykluszeiten und steigern den Durchsatz bei gemischten Produktionsaufträgen.

Haltbarkeit für den Langzeiteinsatz
Das verstärkte Strukturdesign erhöht die Steifigkeit der gesamten Einheit und gewährleistet eine stabile, präzise Bearbeitung sowie eine längere Lebensdauer—wichtig für hochvolumige Optiklabore.

Technische Daten

• Unterstützter Gläserdurchmesser: bis ø90 mm
• Maximale Stufenfasenhöhe: bis 11 mm
• Variables Stufenwinkel-Steuerungssystem für gleichmäßige Stufenbreite
• Unabhängige Vorder-/Rückschleiffunktion für Großradius-Fasen
• Manuelle Steuerung von Lage und Höhe der Fase
• Trapezförmige Fasen mit einstellbaren Vorder-/Rückhöhen und Scheitelbreite
• Automatische 3D-Bohrung: unterstützt Schlitze, Kerben, versenkte Löcher, Schmucklöcher
• Neigungsbereich der Bohreinheit: 0–30°
• Designschnittbearbeitung basierend auf Blocker-erzeugten Formen; unterstützt Haken-Designs
• Optimierte Bearbeitungsfolge mit synchronisierten Bewegungen zur Verbesserung der Effizienz
• Erhöhte strukturelle Steifigkeit für verbesserte Haltbarkeit und stabile, präzise Bearbeitung
