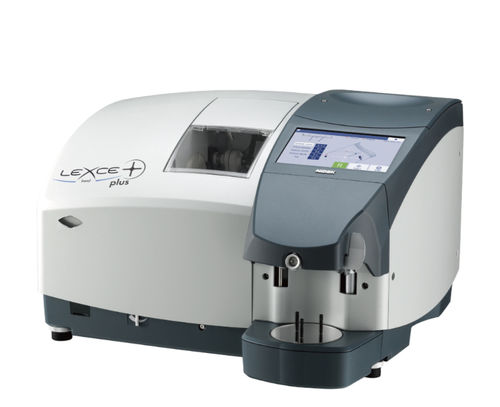

Formtrace Bearbeitung optischer Gläser LEXCE plus Trend8

Klemmvorrichtung für optische GläserFacettiermaschine für optische GläserBohrmaschine für optische Linsen

Merkmale

• Vielseitige schablonenlose Fassbearbeitung für Brillengläser
• 3D-Bohrung gesteuert über 5 Achsen und Unterspindel für Bohrung, Sicherheitsfase und Rillung
• Optionale Fase für hohe Basiskurven (Trend8) und flexibler Linsenhalter zur Achsstabilisierung

Übersicht
Der LEXCE plus Trend8/Trend ist ein schablonenloser Fassautomat für augenoptische Labore und Werkstätten. Mit mehreren Modellkonfigurationen und Peripherieoptionen passt er sich Arbeitsabläufen von Einzelaufträgen bis zu etwa 80 Aufträgen pro Standardarbeitstag von 8 Stunden an. Die Durchsatzleistung hängt von Linsenmaterial, Bearbeitungseinstellungen und Gerätezustand ab.

Fase für hohe Basiskurven (Trend8)
Höhe und Breite der Fase sind frei einstellbar, um sich an Fassmaterial und Randprofil anzupassen. Vorder- und Rückfase werden unabhängig geschliffen, um präzise Fasegeometrien zu gewährleisten. (Verfügbar für LEXCE plus Trend8)

3D-Bohrung optimal gesteuert durch 5 Achsen
Unterstützt eine breite Palette von Fassstilen und Locharten. Bohrwinkel sind automatisch oder manuell einstellbar für präzise Positionierung. Der Lochbearbeitungsbildschirm bietet bis zu 6× Vergrößerung für genaue Anpassungen. Die integrierte Unterspindeleinheit führt Bohrungen sowie Sicherheitsfasen und Rillungen in verschiedenen Linsenmaterialien aus.

Achsstabilität

• Flexibler Linsenhalter — die adaptive Klemme bewegt sich lateral entlang der Rückkurve der Linse, um exzentrische Cups oder steile Basiskurven zu stabilisieren und PD- sowie Achsverschiebungen beim Fassen zu reduzieren.
• NIDEK doppelt beschichtetes Klebepad — entwickelt, um die Cup-Haftung an der Linse zu sichern; korrekte Anwendung optimiert Halt und Wiederholgenauigkeit.

Intelligenter Blocker
Der intelligente Blocker bietet eine doppelte Linsenbühne zur Aufnahme unterschiedlicher Linsengrößen, einschließlich kleiner und Demonstrationsgläser, sowie einen vergrößerten Blocking-Bildschirm zur besseren Sichtbarkeit der Markierungen und präzisen Ausrichtung.

3D-Fassvermessung mit vollautomatischer Klemmung (optional)
Binokulare Messung von 1.000 Punkten pro Auge ermöglicht eine präzise Fassvermessung, einschließlich Messungen an hochgebogenen Fassungen.

Bedienung und Servicefreundlichkeit

• Wählbare Benutzeroberfläche — 7-Zoll-Farb-LCD-Touchscreen mit drei Betriebsarten für intuitive Bedienung.
• Gute Servicefreundlichkeit — Wartungsmonitor zeigt Verbrauchsstatus an und eine Selbstprüffunktion diagnostiziert ausgewählte Komponenten und gibt die Ergebnisse als 2D-Barcode zur schnellen Unterstützung aus.

Downloads
Produktbroschüren in Englisch und Spanisch verfügbar.

Hinweis
Die Produktverfügbarkeit variiert je nach Land und Zulassungsstatus. Technische Daten und Design können ohne Vorankündigung geändert werden.

Technische Daten

• Modellbezeichnung: LEXCE plus Trend8/Trend
• Konzipierte Durchsatzleistung: ca. 80 Aufträge pro Standardarbeitstag von 8 Stunden (variiert nach Linsentyp und Bedingungen)
• 5-Achsen-Steuerung für 3D-Bohrung
• Unterspindeleinheit für Bohrung, Sicherheitsfase und Rillung
• Seitlich beweglicher Linsenhalter zur Verbesserung der Achsstabilität
• NIDEK doppelt beschichtetes Klebepad für sichere Cup-Haftung
• Intelligenter Blocker mit doppelter Bühne und vergrößertem Blocking-Bildschirm
• Optionale 3D-Fassvermessung mit vollautomatischer Klemmung; binokulare Messung von 1.000 Punkten pro Auge
• 7-Zoll-Farb-LCD-Touchscreen mit drei wählbaren Betriebsmodi
• Wartungsmonitor für Verbrauchsmaterialien
• Selbstprüffunktion (erzeugt 2D-Barcode bei Störung)
• Funktion für Fase bei hoher Basiskurve (verfügbar für Trend8)
• Bearbeitungsgeschwindigkeit abhängig vom Linsenmaterial, den Bearbeitungsbedingungen und dem Gerätezustand
