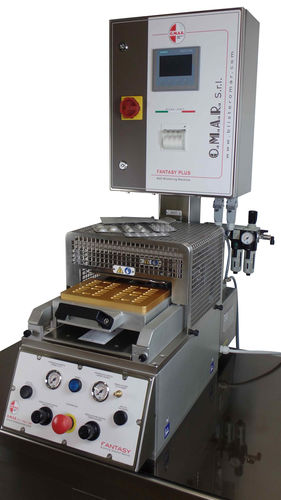

Elektronisches Verpackungssystem Fantasy Plus

halbautomatischcomputergesteuertkompakt

Produktübersicht
Die halbautomatische Blistermaschine Fantasy Plus R&D formt hochwertige PVC-ALU- und ALU-ALU-Blister aus vorgefertigten Kunststoff- und Aluminiumzuschnitten. Alle Verpackungsschritte erfolgen an einer kompakten Einheit durch den Austausch formatbezogener Teile ohne Spezialwerkzeug. Ein Siemens-PLC (CFR21-konform) und ein Bedienfeld steuern elektrische und elektronische Funktionen. Die Maschine verfügt über einen Drucker zur Protokollierung der Prozessparameter und erlaubt bei Bedarf kundenspezifische Werkzeuge.

Hauptmerkmale

• Halbautomatische Blistermaschine
• Kompaktes Tisch- oder Banklayout mit Drehrollen für interne Handhabung
• Vollständige Steuerung über integrierten Siemens-PLC (CFR21-konform)
• Bedienfeld für praktische Eingabe und Kontrolle der Produktionsparameter
• Prozesszeitsteuerung und -überwachung über Siemens-PLC (CFR21-konform)
• Temperatursteuerung über Siemens-PLC (CFR21-konform)
• Prozessparametrierung als aufrufbare Rezepte gespeichert
• Eingebaute Sicherheitssysteme
• Elektronischer Stückzähler über Siemens-PLC (CFR21-konform)
• Kompatibel mit PVC-ALU- und ALU-ALU-Formaten
• Formbereich Kunststoff: 212×132 mm
• Maximale Höhe PVC-Tasche: 18 mm
• Maximale Höhe ALU-ALU-Tasche: 10,5 mm

Produktion

• Tagesleistung (7 Stunden) PVC-ALU: bis ca. 3.000 Einheiten
• 4 Blister pro Hub, max. Format 100×60 mm
• Tagesleistung (7 Stunden) ALU-ALU: bis ca. 1.300 Einheiten
• 1 Blister pro Hub, max. Format 160×95 mm (oder kleiner)

Technische Daten

• Maschinenabmessungen: 400 x 780 x 1.100 mm (H); Gewicht: 145 kg
• Druckluftanschluss: int Ø 6 mm – ext Ø 8 mm
• Druckluftverbrauch: ca. 18 Liter/Zyklus
• Betriebsdruck: 3–9 bar
• Netzspannung: 230 V 50 Hz
• Leistungsaufnahme: 1,8 kW
• Arbeitstemperaturen: 30–210 °C
• Betriebsumgebung: 20–45 °C
• Geschlossener Kühlkreislauf mit demineralisiertem Wasser: 23 °C
