Halbautomatisches Verpackungssystem OG

kontinuierlichintermittierendcomputergesteuert

Produktübersicht

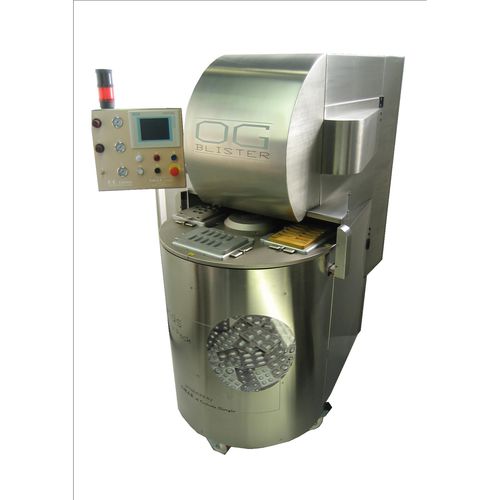

OG BLISTER ist eine halbautomatische Blistermaschine mit Planet Pack-System für den automatischen Formatwechsel. Die Maschine formt Blister mit vier vorpositionierten oberen und unteren Formteilen und arbeitet mit vorgeschnittenen Thermoformfolien für Formgebung und Versiegelung. Schneller Formatwechsel erfolgt über PLC‑geführtes Be‑/Entladen. Parameter und Daten werden über ein SIEMENS Touch‑Screen Panel verwaltet. Antrieb und Übertragung erfolgen über Brushless‑Motoren. Ein drehbarer Oberkopf und ein rotierender Tisch erhöhen die Produktivität in jedem Zyklus mit dem Planet Pack System. Die Maschine erlaubt wechselnde oder kontinuierliche Zyklen und liefert fertige Blister bei jedem Maschinenstopp.

Hauptmerkmale

• Drehbarer Oberkopf mit Planet Pack zur Aufnahme der oberen Arbeitsgruppen: Blas-/Heizplatte, obere Siegelplatte, Stanzeinheit und Kaltumformwerkzeuge.
• Rotierender Tisch zum Positionieren der unteren Formwerkzeuge, Schweiß‑ und Schneideeinheiten für Kunststoffblister mit Aluminiumdeckel und ALU‑ALU‑Blister.
• Gehäuse komplett aus Edelstahl AISI 304.
• Alle Bewegungen werden von Brushless‑Motoren und hochpräzisen Antriebsriemen gesteuert. Datenverwaltung und Bedienung über SIEMENS Touch‑Screen Panel.
• Mechanische, elektrische und pneumatische Steuerung über SIEMENS PLC (CFR21 Compliance).
• Einzel- oder Dauerzyklen ermöglichen die Herstellung von Blistern in wenigen Sekunden mit hoher industrieller Präzision.
• Kompatible Materialien: PVC-ALU, PVC-PVDC-ALU, PVC/Aclar-ALU, ALU-ALU.
• Maximale PVC-ALU‑Abmessungen: 100×60 mm — bis zu 4 Blister pro Hub.
• Maximale ALU-ALU‑Abmessungen: 160×90 mm — 1 Blister pro Hub.
• Taschentiefe: Kunststoffblister 17 mm; Aluminiumblister 10 mm.

Produktion

• Tägliche Produktion (7 h) für PVC-ALU: bis zu ca. 3.000 Stück.
• Konfiguration: 4 Blister pro Hub, Max. Format 100×60 mm.
• Tägliche Produktion (7 h) für ALU-ALU: bis zu ca. 2.000 Stück.
• Konfiguration: 1 Blister pro Hub, Max. Format 160×90 mm.

Technische Daten

• Maschinenmaße: 1.600 × 1.200 × 2.000 mm (H). Gewicht: 450 kg.
• ANSCHLUSS DRUCKLUFT: Rohr int Ø 6 mm - ext Ø 8 mm.
• DRUCKLUFTVERBRAUCH: ca. 18 Liter/Zyklus.
• BETRIEBSDRUCK: 4/9 bar.
• HAUPTNETZSPANNUNG: 400 V 50 Hz Dreiphasig + Neutralleiter + Schutzleiter.
• LEISTUNGSVERBRAUCH: 6 kW.
• BETRIEBSTEMPERATUREN DER MASCHINE: 30°/210° C.
• UMGEBUNGSBETRIEBSDATEN: 20°/45° C.
• KREISLAUF-KÜHLSYSTEM MIT ENTHALTENER ENTHÄRTUNGSWASSER (DEMINERALISIERT): bei 23° C.
