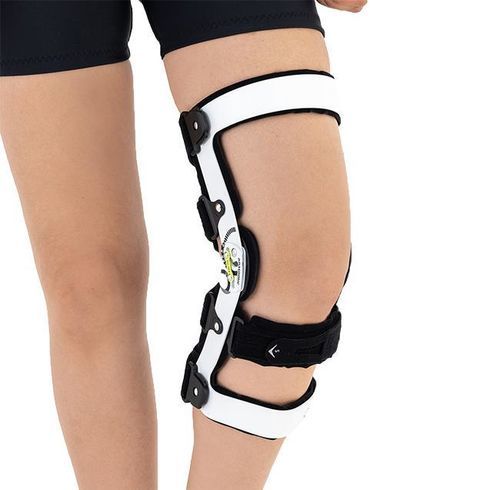

Orthopädischer Knieablage ATOM/2RA

für Erwachseneanatomisch geformteinstellbar

Übersicht
Der 4medic ATOM/2RA ist ein dynamischer Knierahmen (Orthese mit 4-Punkt-Abstützung), der für Widerstand gegen Varus-/Valguskräfte und zur Kontrolle der posterioren Tibia-Translation entwickelt wurde. Er bietet dynamische Kontrolle der Tibia-Translation zur Protektion, Rehabilitation und Stabilisierung der Kniebänder, insbesondere des ACL. Das Gerät ist Klasse I, wasserbeständig und latexfrei.

Produktbeschreibung
ATOM/2RA besteht aus einem Aluminiumrahmen 6061 T6, pulverbeschichtet für Korrosions- und Feuchtigkeitsbeständigkeit, mit zwei anatomischen polyzentrischen Scharnieren (2RA Precision), die die physiologische Kniebewegung nachbilden und die Einstellung des Bewegungsbereichs (ROM) ermöglichen. Die Innenfläche ist mit AirDistance II Komfortschaum ausgekleidet, mit Baumwolle und Frottee überzogen, um Hautreizungen zu reduzieren. Die Orthese verfügt über fünf Gurte und Schutzpolster zur Minimierung des Verrutschens.

4-Punkt-Abstützsystem — Zweck und Wirkungsweise
Das 4-Punkt-System reduziert die Belastung des Knies und schützt die Bänder, indem es die posteriore Tibia-Translation begrenzt. Die vier Punkte sind:

• 1 — vorderer Oberschenkelkontakt (Aluminiumrahmen)
• 2 — hinterer Wadenkontakt (durch den Rahmen beeinflusst)
• 3 — hinterer Oberschenkelgurt
• 4 — vorderer Waden gurt, der durch rückwärtige Kraft eine Vorspannung der Tibia erzeugt

Dies verringert die Spannung am ACL (Aufrechterhaltung leichter Spannung zur Unterstützung der Heilung), begrenzt Überlastung der Bänder beim Stehen/Sitzen und hilft, weitere Weichteilverletzungen zu vermeiden. Einsatzbereiche: präoperative und postoperative Protektion sowie Rehabilitation (Remodeling ~12–18 Monate).

Hauptmerkmale

• Dynamische Kontrolle der Tibia-Translation
• 4-Punkte-Abstütz-Technologie
• Doppelachsige anatomische Schienen (2RA Precision) mit ROM-Einstellung
• ROM-Einstellung alle 20°
• Schienen bieten Hyperextensionssperre und wählbare Flexions-/Extensionsanschläge
• Wasserbeständiger Rahmen (schweiß- und feuchtigkeitsresistent)
• Interne AirDistance II Polsterung (Komfortschaum mit Baumwoll-/Frotteebezug)
• Fünf Gurte mit Silikon gegen Verrutschen
• Latexfrei
• Medizinprodukt Klasse I

Anwendungszweck

• Leichte oder schwere Instabilität von ACL, PCL, MCL und LCL
• Rehabilitation nach ACL- oder PCL-Rekonstruktion
• Kombinierte ACL/PCL-Verletzungen
• Knieüberstreckung
• Valgus- und Varuskorrektur/-unterstützung

Größen
Größe | (A) Oberschenkelumfang 15 cm oberhalb des Patellazentrums | (B) Wadenumfang 15 cm unterhalb des Patellazentrums | (C) Schienenlänge
XS: 36–40 cm (14.2"-15.7") | 26–30 cm (10.2"-11.8") | 37 cm (14.6")
S: 40–44 cm (15.7"-17.3") | 30–34 cm (11.8"-13.4") | 37 cm (14.6")
M: 44–48 cm (17.3"-18.9") | 34–38 cm (13.4"-15") | 37 cm (14.6")
L: 48–52 cm (18.9"-20.5") | 38–42 cm (15"-16.5") | 37 cm (14.6")
XL: 52–56 cm (20.5"-22") | 42–46 cm (16.5"-18.1") | 37 cm (14.6")

Zusätzliche Hinweise
Rechts-/Links-spezifisch. Gesamtlänge des Produkts (XS–XL): 38 cm. Maßgefertigte Orthesen sind vom Umtausch ausgeschlossen. Transporttasche enthalten. Ersatzteile verfügbar: Satz 3D-Bezüge; Satz 3D-Bezüge und zirkumferentielle Streifen.

Technologie / Materialien

• Rahmen: Aluminium 6061 T6, pulverbeschichtet
• Innenfutter: AirDistance II (thermo geformter Komfortschaum, wasserdicht, hautverträglich)
• Schienen: 2RA Precision — polyzentrische anatomische Doppelachs-Schienen; Beugeanschläge bei 30°, 55°, 75°, 95°, 110°; Extensionsoptionen 15° oder 75°; Winkelverstellung gesichert; Standardlängen 290 mm und 390 mm
• Polster: 3D-Entlastungsstützen aus EVA oder Stützschaum

Einrichtung & Dokumentation
Die Anleitung zur Einstellung der Scharniere (ROM), der Schienenkonfiguration und zur Anpassung ist im Produkthandbuch und in der Montage-Dokumentation enthalten (PDF mit Anleitung verfügbar).

Technische Daten

• Brand: 4medic
• Model / Code: ATOM/2RA
• Trade name: LOWER-EXTREMITY SUPPORT
• Device class: Class I medical device (Regulation (EU) 2017/745)
• Frame material: Aluminium 6061 T6, powder-dyed
• Internal lining: AirDistance II comfort foam (cotton & terry cover)
• Hinges: 2 anatomic hinges (2RA Precision), polycentric, ROM adjustable every 20°
• Straps: 5 straps with silicone to prevent slipping
• Splint standard lengths: 290 mm and 390 mm; splint working length indicated as 37 cm in sizing
• Flexion stops: 30°, 55°, 75°, 95°, 110°; Extension options: 15° or 75°
• Waterproof: yes
• Latex-free: yes
• Recommended use: athletes, ACL/PCL protection and rehabilitation
• Included: brace bag
