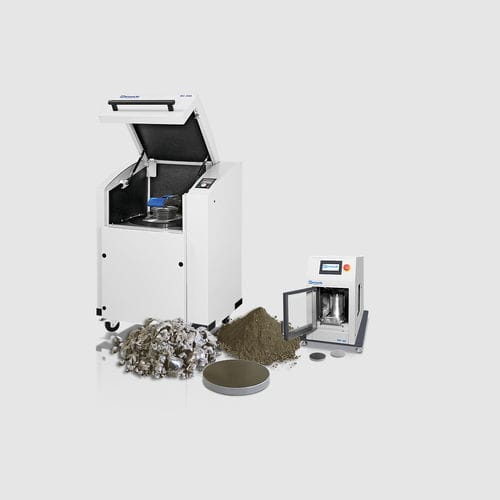

Scheibenmühle RS 200

für ProbenLaborzur Probenvorbereitung

Überblick
Kein Mahlgerät erreicht die Geschwindigkeit einer Vibrationsscheibenmühle bei der Vorbereitung von Proben für Spektralanalysen. Die Vibrationsscheibenmühle RS 200 ist für die schnelle und reproduzierbare Pulverisierung harter, spröder und faseriger Probenmaterialien bis zur analytischen Feinheit ausgelegt. Die RS 200 läuft stabil und gleichmäßig, auch mit schweren Mahlgarnituren und bei Höchstdrehzahl, dank des leistungsstarken Stabilized-Plane-Drive. Sie erzielt Mahlfeinheiten zwischen 20 und 100 Mikron innerhalb von Sekunden bei ausgezeichneter Reproduzierbarkeit.

Highlights / Merkmale

• Sehr kurze Mahlzeiten, typischerweise 60 bis 180 Sekunden zur Erreichung von ~100 µm
• Ergonomisches Design mit Tragegriffen zur einfachen Handhabung der Mahlgefäße
• Schnellspannsystem für bequemes und sicheres Befestigen der Mahlgarnitur
• Automatische Drehzahlreduzierung für Achat- und Hartmetall-Mahlgarnituren
• Leistungsstarker Stabilized-Plane-Drive für verbesserte Reproduzierbarkeit
• Stufenlos verstellbare Drehzahl von 700 bis 1.500 U/min

Leistung & Testergebnis
Der Stabilized-Plane-Drive ermöglicht eine extrem schnelle Ausbildung von Bewegungsmustern der freien Massen im Mahlgefäß, was zu höherer Feinheit und deutlich besserer Reproduzierbarkeit führt. In Leistungstests erreichte die RS 200 einen d90-Wert von 106 µm nach nur 15 Sekunden in einem Viertelminutentest und zeigt eine geringe Standardabweichung für d90 nach kurzen Mahlzeiten, was für reproduzierbare XRF-Messungen entscheidend ist.

Mahlparameter (Beispiel)

• Mahlgefäß: 100 ml
• Probe (Beispiel): Zementklinker 0,85 bis 3,15 mm
• Drehzahl: Maximal (1200 U/min im Test gezeigt)
• Mahlzeit: 60 s (Abbildung 1), 15 s (Abbildung 2 in Tests)

Betrieb und Handhabung
Der Betrieb ist ergonomisch und einfach: Die Mahlgefäße verfügen über Tragegriffe, um schwere Gefäße zum Mahlgerät zu transportieren und auf einer Schiene in die Mahlstation zu schieben. Eine Spannvorrichtung befestigt das Gefäß sicher mit geringem Kraftaufwand und ein Sensor prüft die korrekte Gefäßposition. Mahlparameter werden mit einer Taste eingegeben, bis zu 10 Parameterkombinationen können gespeichert werden und die Menüführung ist in mehreren Sprachen verfügbar. Ein farbiges Grafikdisplay zeigt Service- und Betriebsinformationen an.

Mahlgarnituren
Die Mahlgarnituren sind für hohe Durchsätze und starke mechanische Beanspruchung ausgelegt. Wichtige Merkmale:

• Sichere, rutschfeste Befestigung mit integrierten Schutzeinrichtungen an Deckel und Boden
• Spalt zwischen Schale und Deckelrand für einfaches Öffnen
• Optimale Abdichtung mit O-Ring
• Schutzmantel aus Edelstahl für Schalen aus Achat, Zirkoniumoxid und Hartmetall
• Kennzeichnung der Mahlgarnitur (Artikelnummer, Material und Volumen)
• Feld für Probeninformationen
• Erhältlich in 3 Größen und 5 Materialien

Leistungsstarkes Twin Pack für XRF-Analyse
Für genaue und reproduzierbare XRF-Ergebnisse sind eine einheitliche Partikelgrößenverteilung und eine dichte, gepresste Tablette erforderlich. Die RS 200 liefert die schnelle Pulverisierung, die zur Erreichung dieser Probenvorbereitungsziele für die XRF-Analyse notwendig ist.

Typische Probenmaterialien
Die Vibrationsscheibenmühlen von RETSCH pulverisieren schnell Materialien wie Zement, Zementklinker, Keramik, Kohle, Koks, Beton, Korund, Glas, Metalloxide, Mineralien, Erze, Silikate, Schlacke, Boden und ähnliche mittelharte bis harte, spröde oder faserige Materialien.

Funktionsprinzip
Die RS 200 zerkleinert durch Druck und Reibung. Die Mahlgarnitur wird mit einem Schnellspannhebel fest auf der Vibrationsplatte befestigt und zirkularen horizontalen Vibrationen ausgesetzt. Die auf die Mahlringe wirkende Zentrifugalkraft erzeugt extreme Druck- und Reibungskräfte auf die Probe und produziert analytische Feinheit in 1–3 Minuten. Die Kreisvibrationen werden von einem frequenzgeregelten 1,5 kW Drehstrommotor erzeugt. Ein Sensor erkennt Achat-Mahlgarnituren und begrenzt die Drehzahl, um Beschädigungen zu vermeiden. Die schallisolierte Mahlkammerabdeckung verfügt über eine Sicherheitsverriegelung und kann nur geöffnet werden, wenn die Mühle stillsteht.

Technische Daten
Anwendungen: Zerkleinerung, Mischen, Zerkleinerung
Anwendungsbereich: Baustoffe; Umwelt / Recycling; Geologie / Metallurgie; Glas / Keramik
Aufgabematerial: mittelhart, hart, spröde, faserig
Zerkleinerungsprinzip: Druck, Reibung
Zulaufgröße*: < 15 mm
Endfeinheit*: < 20 µm
Chargengröße / Füllmenge*: 15–250 ml abhängig von der Garniturgröße
Drehzahl bei 50 Hz (60 Hz): 700–1.500 min-1, stufenlos einstellbar
Material der Mahlwerkzeuge: gehärteter Stahl, Hartmetall, Achat, Zirkoniumoxid, Stahl 1.1740 (Schwermetallfreie Option)
Mahlgefäßgrößen: 50 ml / 100 ml / 250 ml
Einstellung der Mahlzeit: digital, 00:01 bis 99:59
Speicherbare SOPs: 10
Antrieb: Drehstrom-Asynchronmotor mit Frequenzumrichter
Antriebsleistung: 1,5 kW
Elektrische Anschlussdaten: verschiedene Spannungen (konfigurierbar)
Stromanschluss: einphasig
Schutzart: IP 20
B x H x T geschlossen: 836 x 1220 x 780 mm
Netto-Gewicht: ~225 kg (ohne Mahlgarnitur)
Normen: CE

Spezifikationen / Technische Daten

• Modell: RS 200
• Antriebsleistung: 1,5 kW frequenzgeregelter Drehstrommotor
• Drehzahlbereich: 700–1.500 min-1 (stufenlos einstellbar)
• Mahlgefäßvolumen: 50 ml, 100 ml, 250 ml
• Endfeinheit (typisch): < 20 µm (abhängig von Material und Konfiguration)
• Chargengröße: 15–250 ml abhängig von der Garnitur
• Materialien der Mahlwerkzeuge: gehärteter Stahl, Hartmetall, Achat, Zirkoniumoxid, Stahl 1.1740
• Speicherbare SOPs: 10
• Abmessungen (geschlossen): 836 x 1220 x 780 mm
• Netto-Gewicht: ~225 kg (ohne Mahlgarnitur)
• Schutzart: IP 20
