Scheibenmühle DM 200

für UntersuchungsteuerbarLabor

Übersicht
Dank seines robusten Aufbaus ist die Scheibenmühle DM 200 für den Einsatz in Laboren, Pilotanlagen und zur Inline-Qualitätskontrolle von Rohstoffen geeignet. Die DM 200 erreicht innerhalb weniger Minuten die gewünschte Zerkleinerungsgröße und kann in Kombi-Konfigurationen Werkstoffgrößen bis 60 mm verarbeiten.

Produktvorteile

• hohe Zerkleinerungsleistung
• reproduzierbare Ergebnisse durch präzise Spaltverstellung
• schwenkbarer Mahlraum für einfache Reinigung
• langlebige Mahlplatten
• verschiedene Plattenmaterialien zur Kontaminationsvermeidung
• Anschluss für Staubabsaugung
• kombinierbar mit Backenbrecher BB 250 oder BB 200

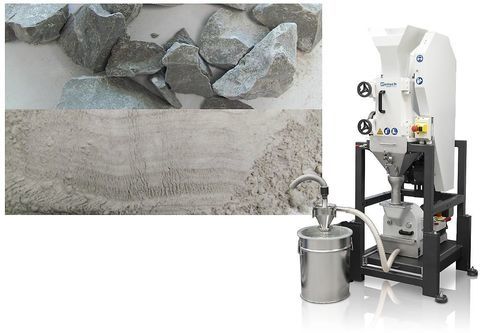

Zweistufige Probenvorbereitung (Kombi-Einheit)
Die Kombi-Einheit, bestehend aus Backenbrecher BB 250 und Scheibenmühle DM 200 verbunden über einen Zyklonabscheider, ermöglicht eine automatisierte, kontinuierliche Probenaufbereitung. Material wird vom Backenbrecher zur Scheibenmühle transportiert, sodass große Zuführgrößen in einem Schritt auf eine definierte Endfeinheit verarbeitet werden können. Dieser zweistufige Prozess ist für harte oder spröde Materialien zu empfehlen, die eine grobe Vorzerkleinerung und anschließende Feinvermahlung benötigen. Die Kombi-Einheit reduziert manuelle Probenübergaben, verkürzt die Prozesszeit und minimiert Staubemissionen bei reproduzierbaren Ergebnissen in Landwirtschaft, Zement, Bergbau, Edelmetallanalyse, Materialforschung und Umweltanalytik.

Anwendungsbeispiel der Kombi-Einheit

• Spalteinstellung Backenbrecher: 2 mm
• Spalteinstellung Scheibenmühle: 0,2 mm
• Zuführgröße: 60 mm
• Endfeinheit: 200 μm
• Probemenge: 1 kg
• Prozesszeit: 10 min

Cyclon-System
Das RETSCH Cyclon-System erhöht Effizienz, Präzision und Sicherheit bei der Probenvorbereitung und kann an bestehende Geräte nachgerüstet werden.

• Totale Probenerfassung
  Vermeiden Sie Probenverluste während des Zerkleinerungsprozesses durch den Zyklon, um genaue und reproduzierbare Ergebnisse zu gewährleisten.
• Verbesserter Arbeitsschutz
  Der Zyklon reduziert die Staubexposition und sorgt für ein sichereres Arbeitsumfeld.

Anwendungsbeispiele

• Bauxit
• Zementklinker
• Kreide
• Chamotte
• Kohle
• Koks
• Beton
• Bauabfälle
• Zahnkeramik
• getrocknete Bodenproben
• Bohrkerne
• elektrotechnisches Porzellan
• Ferrolegierungen
• Glas
• Granit
• Gips
• Hydroxyapatit
• Erze
• Quarz
• Klärschlamm
• gesinterte Keramik
• Schlacke
• Böden
• Speckstein
• ... (und ähnliche Materialien)

Funktionsprinzip
Das Zuführmaterial gelangt aus dem Trichter in die staubdichte Kammer und wird zentral zwischen zwei vertikale Mahlplatten gefördert. Eine rotierende Platte läuft gegen eine feste Platte und saugt das Material ein. Die Zerkleinerung erfolgt durch Druck und Reibung. Progressiv angeordnete Plattenverzahnung sorgt für eine Vorzerkleinerung; Zentrifugalkraft befördert die Partikel in die äußeren Bereiche der Platten zur Feinvermahlung. Das verarbeitete Material verlässt den Mahlspalt und wird aufgefangen. Die Spaltbreite ist während des Betriebs kontinuierlich einstellbar zwischen 0,05 (oder 0,1 je nach Ausführung) und 5 mm; ein Sichtfenster ermöglicht die Kontrolle des Spalts.

Technische Daten

• Anwendungen: Vor- und Feinmahlung
• Einsatzgebiete: Chemie/Plastik, Baustoffe, Maschinenbau/Elektronik, Geologie/Metallurgie, Glas/Keramik
• Zuführmaterial: mittelhart, hart, spröde
• Zerkleinerungsprinzip: Druck, Reibung
• Zuführgröße*: < 20 mm
• Endfeinheit*: 50 µm (gehärtete Stahlplatten); 100 µm (Hartmetall- oder Zirkoniumoxidplatten)
• Drehzahl bei 50 Hz (60 Hz): 440 min-1 (528 min-1)
• Material der Mahlwerkzeuge: Zirkoniumoxid, gehärteter Stahl, Wolframkarbid, Manganstahl
• Spalteinstellung: kontinuierlich, 0,05 - 5 mm
• Drehrichtung: umkehrbar zur Verlängerung der Plattendauer
• Sammlerinhalt: 2,5 l
• Antrieb: dreiphasiger Zahnradmotor
• Antriebsleistung: 1,5 kW
• Elektrische Versorgung: verschiedene Spannungen
• Anschluss: Drehstrom
• Schutzart: IP 55
• Abmessungen B x H x T geschlossen: 440 x 400 x 870 mm
• Nettogewicht: ~ 140 kg
• Normen: CE
• *abhängig von Zuführmaterial und Instrumentenkonfiguration/-einstellungen
