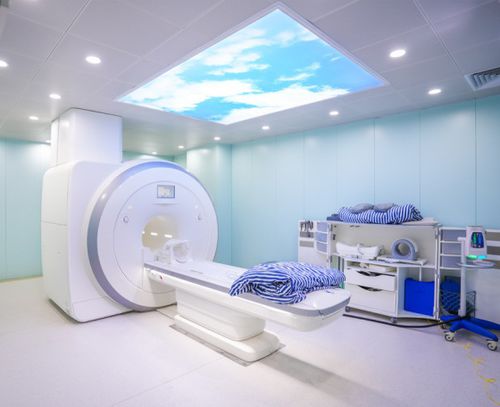

Raum für IRM

Edelstahlmagnetisch abgeschirmtschallisoliert

Projektübersicht
Das Projekt umfasst RF‑Abschirmung und Innenausbau einer 1,5T supraleitenden MRT‑Raum in einem Krankenhaus. Der Leistungsumfang beinhaltet den Magnetraum (Untersuchungsraum), die angrenzende Steuerraumgestaltung, RF‑Abschirmungsarbeiten, Bodenbehandlung, Wand‑ und Deckenoberflächen, Montage nichtmagnetischer Zusatzkomponenten, Lärmreduzierung, Feuchteschutz und Fugenabschluss.

Wesentliche technische Kennwerte
Schirmungswirkung: ≥80 dB bei 100 MHz. Der gesamte Raum ist als nichtmagnetische Konstruktion ohne ferromagnetische Befestigungen ausgeführt. Die Arbeiten entsprechen den Infektionsschutzvorgaben des Krankenhauses und den Abnahmeanforderungen des MRT‑Herstellers.

Bauliche Vorbereitung

• Vor Ort Abmessungen, Tragfähigkeit, Höhen und MEP‑Punkte (Mechanik, Elektrik, Sanitär) prüfen; Fundamente und Schirmungspläne bestätigen, dass die Baugrundlage die Anforderungen erfüllt.
• Alle eingehenden Materialien müssen medizinisch zertifizierte nichtmagnetische Produkte sein; Eisen und ferromagnetische Materialien sind strikt untersagt. Durchführung einer Vorausprüfung und Freigabe der Materialien.
• Getrennte Bauzonen für Schirmungsarbeiten, Ausbauten und Zubehörmontage einrichten; Abläufe so planen, dass fertige Flächen geschützt, Staub und Lärm reduziert und die Sicherheit gewährleistet sind.
• Technische Unterweisung für das Personal beachten: Standards für RF‑Schweißungen, Fugenversiegelung und nichtmagnetische Montage erläutern.

Wesentliche Bauabläufe
3.1 Fundament- und Bodenarbeiten

• Tragschicht nivellieren und verdichten; doppellagige Feuchtigkeits‑/Abdichtungsschichten mit Wandanschlägen ausführen, um Geräteschäden durch Feuchtigkeit zu vermeiden.
• Gerätefundament exakt nivellieren und verstärken, um Lastaufnahme sowie Stoß‑ und Schwingungsdämpfung des MRT‑Systems zu gewährleisten.
• Medizinischen nichtmagnetischen antistatischen Bodenbelag mit nahtloser Ausführung verlegen; Belag muss desinfektionsmittelbeständig und leicht zu reinigen sein und medizinische Hygienestandards erfüllen.

3.2 RF‑Schirmungsarbeiten (Kernprozedur)

• Eine geschlossene hexaedrische RF‑Schirmhülle aus hochwertigen Schirmplatten durchgänging verschweißen; sicherstellen, dass Platten eben und Schweißnähte lückenlos ohne Kaltstellen sind.
• Integral abgeschirmten Körper aus Wänden, Decke und Boden mit eng überlappenden Stößen bilden, um strukturelle und elektromagnetische Integrität sicherzustellen.
• RF‑Schirmtüren und Beobachtungsfenster mit messerscharfen Fugen und qualifiziertem Überlappungsmaß montieren.
• Alle Durchführungen mit Wellenleiterfenstern und RF‑Filtern abdichten, um elektromagnetische Leckagen zu verhindern und die Gesamtabschirmleistung zu erhalten.

3.3 Wand‑ und Deckenarbeiten

• Medizinische antibakterielle nichtmagnetische farbbeschichtete Stahlplatten oder nichtmagnetische 304‑Edelstahlpaneele an den Wänden montieren; Paneele eng aneinandergefügt, desinfektionsmittelbeständig und entsprechend den Infektionsschutzanforderungen.
• Leichte nichtmagnetische Deckenplatten mit flammenhemmendem schallabsorbierendem Kern installieren, um Betriebsgeräusche zu reduzieren und eine ruhige Umgebung zu schaffen.
• Alle Abdeckleisten, Befestigungsschrauben und Beschläge müssen spezielle nichtmagnetische Teile sein, um Bildartefakte und Sicherheitsrisiken durch ferromagnetische Metalle zu vermeiden.

3.4 Hilfsinstallationen

• Medizinische nichtmagnetische Leuchten, Steckdosen, Schalter und Anschlussdosen mit normierter Anordnung und Verkabelung verwenden.
• Belüftungs‑ und Klimaanlagenöffnungen an die Schirmstruktur anpassen, um Luftzirkulation zu gewährleisten, ohne die Schirmintegrität zu beeinträchtigen.
• Geräuschdämmung, Staubschutz und Endarbeiten abschließen, um einen ordentlichen Raum entsprechend medizinischen Bauvorgaben zu schaffen.

Qualitätssicherungsmaßnahmen

• Kontrolle nichtmagnetischer Materialien: ferromagnetische Stoffe sind auf der Baustelle verboten; alle Platten, Beschläge und Zubehörteile müssen nichtmagnetisch zertifiziert sein.
• Schirmungsintegrität: Schwachstellen wie Schweißnähte, Tür‑/Fensterfugen und Durchführungen streng überwachen, um elektromagnetische Leckagen zu eliminieren und die geforderte Leistung zu erreichen.
• Bauqualität: ebene Platten, gleichmäßige Fugen und dichte Verbindungen sicherstellen; Feuchteschutz, Schalldämmung und Stoßdämpfung müssen den langfristigen Betrieb gewährleisten.
• Vorschriftenkonformität: das Projekt ist nach den Bauvorschriften für Radiologieräume, den Infektionsschutzrichtlinien des Krankenhauses und den Vorgaben des MRT‑Herstellers auszuführen.

Abnahmekriterien

• Schirmprüfung: ≥80 dB bei 100 MHz ohne nachweisbare elektromagnetische Leckage.
• Nichtmagnetische Prüfung: keine sichtbaren ferromagnetischen Komponenten oder Befestigungen im Raum.
• Oberflächen: Wände, Böden und Decken müssen glatt, sauber und mit geprüfter Wasser‑, Schall‑ und Staubschutzleistung für den dauerhaften medizinischen Einsatz sein.
• Fugen und Abdichtungen: alle Schirmfugen, Türen, Fenster und Durchführungen müssen die Inspektion bestehen; vollständige technische Unterlagen für Geräteeinbringung und Krankenhausabnahme bereitstellen.

Technische Spezifikationen

• Schirmwirkung: ≥80 dB bei 100 MHz
• Struktur: vollständig nichtmagnetisches Design (keine ferromagnetischen Befestigungen)
• Schirmgehäuse: geschlossene hexaedrische RF‑Abschirmung mit Vollverschweißung und überlappenden Fugen
• Tür/ Fensterfugen: Messerfugen mit qualifiziertem Überlappungsschutz
• Durchführungsabdichtung: Wellenleiterfenster und RF‑Filter zur Vermeidung von Leckagen
• Boden: doppellagige Feuchtigkeits‑/Abdichtungsbasis und medizinischer antistatischer nichtmagnetischer Bodenbelag, desinfektionsmittelbeständig
• Gerätefundament: nivelliert und verstärkt zur Erfüllung von Last‑ und Stoßanforderungen
• Wand/Deckenoberfläche: medizinische antibakterielle nichtmagnetische Paneele oder 304 nichtmagnetischer Edelstahl; flammhemmende schallabsorbierende Deckenmaterialien
• Zusatzinstallationen: medizinische nichtmagnetische Leuchten, Steckdosen, Schalter und Anschlussdosen
