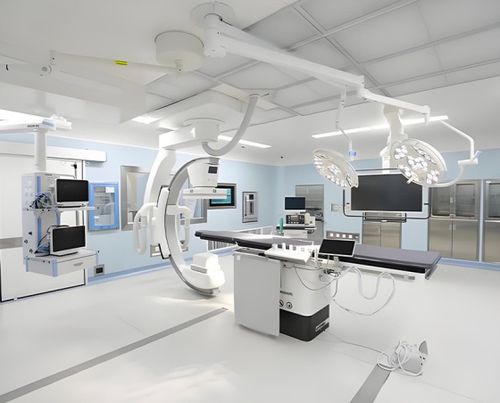

Röntgensaal für IRM

ISO Klasse 7magnetisch abgeschirmtmit HEPA-Filter

Projektübersicht
Umbau und unterstützende Rekonstruktion eines hybriden interventionellen MRT-Operationssaals 1,5T und zugehöriger Bereiche. Leistungsumfang umfasst Reinraumoberflächen, nicht-magnetische Bauteile, RF-Abschirmung, sterilen Boden, antibakterielle Wand- und Deckensysteme, nicht-magnetische Medizin-Armaturen, Fertigstellung der raumlufttechnischen Anlagen, Lärmminderung und Staubschutz für OP, Gerätezimmer, Flur und Pufferzonen. Der Raum ist für kombinierte 1,5T-MRT-Untersuchungen und chirurgische Eingriffe ausgelegt und muss OP-Reinheits-, Infektionsschutz-, magnetische Sicherheits- und RF-Abschirmungsanforderungen erfüllen.

Bauvorbereitung

• Vor-Ort-Prüfung der statischen Abmessungen, Fußbodenhöhe, Tragfähigkeit, Gerätepositionen, Abschirmdurchführungen und Lüftungspunkte; Bestätigung der Eignung der Baugrundlage.
• Strikte Materialkontrolle: nur nicht-magnetische, medizinische, antibakterielle und OP-spezifische Komponenten; ferritische Materialien verboten; Materialvorlage zur Genehmigung vor Verwendung.
• Aufteilung der Baustelle in Zonen für Reinraumausbau, Abschirmarbeiten und Dekorationsarbeiten mit Staub- und Schadstoffkontrolle zur Einhaltung der Reinheitsanforderungen.
• Technische Einweisungen für Baupersonal zu nicht-magnetischer Montage, Abschirmnahtschweißung, sauberen Kanten und aseptischen Bauverfahren.

Wesentliche Bauabläufe
3.1 Bodenaufbau (chirurgischer Sterilboden)

• Erstellung und Nivellierung der Rohschicht; mehrschichtiger Feuchtigkeits- und Abdichtungsschutz zur Vermeidung von Feuchte und mikrobieller Besiedlung.
• Präzisionsnivellierung, Verstärkung und Stoßdämpfung für Wege und Gerätefundamente zur Sicherstellung stabiler Bewegungen von MRT-Transporten und OP-Tisch.
• Verlegung nahtloser, nicht-magnetischer, antibakterieller antistatischer Bodenbeläge mit vollständig gerundeten Innenecken; desinfektionsmittelbeständig und leicht zu reinigen, konform mit OP-Reinheitsanforderungen.

3.2 Aufbau des RF-Abschirmsystems (Kernarbeiten MRT)

• Errichtung einer vollständig geschlossenen hexaedrischen RF-Abschirmung mit durchgängig verschweißten Nähten; Kaltstellen und Lücken sind unzulässig.
• Einbau von dedizierten MRT-Abschirmtüren und Sichtfenstern mit klingenartigen Dichtflächen und überlappenden Abmessungen zur Vermeidung elektromagnetischer Leckagen.
• Abdichtung aller Durchführungen (Lüftung, Strom, Wasser, Signalkabel) mit Wellenleiteröffnungen und RF-Filtern zur Vermeidung von Bildstörungen und Artefakten.

3.3 Wand- und Deckenverkleidung im Reinraum

• Montage nicht-magnetischer antibakterieller farbiger Stahlpaneele mit dichten, fugenlosen Verbindungen; beständig gegen Jodophor, Alkohol und medizinische Desinfektionsmittel.
• Einbau leichter nicht-magnetischer Deckensysteme abgestimmt auf Zu- und Abluftleitungen zur Aufrechterhaltung der geforderten Luftführung.
• Alle Eckabschlüsse, Leisten, Schrauben und Befestigungen müssen nicht-magnetische Spezialteile sein, um magnetische Interferenzen auszuschließen.

3.4 Installation von Reinraum- und nicht-magnetischen Hilfseinrichtungen

• Alle Leuchten, Schattenlampenhalterungen, Steckdosen und Anschlussdosen verwenden zertifizierte nicht-magnetische Medizinprodukte, angeordnet entsprechend dem funktionalen Ablauf des OP.
• Anpassung der Luftreinigungs- und Frischluftsysteme an die Abschirmhülle, um Lüftungs- und Filterleistung ohne Durchbrechen der Abschirmung zu gewährleisten.
• Vollständige luftdichte Abdichtung, Staubkontrolle, Lärmreduzierung und antibakterielle Ausführung zur Schaffung einer aseptischen Umgebung mit konstanter Temperatur, Feuchte und niedrigem Geräuschpegel.

Qualitätskontrollmaßnahmen

• Null-Toleranz gegenüber ferromagnetischen Materialien auf der Baustelle, um magnetische Feldverzerrungen, Bildartefakte und Gerätesicherheitsrisiken zu vermeiden.
• Kontrolle der Abschirmintegrität an Schweißnähten, Tür-/Fensterfugen und Durchführungen zur Vermeidung von RF-Leckage und Koppeln.
• Reinraumkontrolle: nahtlose Paneele, gerundete Ecken, staubfreie Oberflächen und hohe Beständigkeit gegen Desinfektionsmittel zur Erfüllung aseptischer OP-Anforderungen.
• Prüfung der Kompatibilität hybrider Funktionen: chirurgische Nutzung, steriles Umfeld, MRT-Bildqualität und elektromagnetische Abschirmung.

Abnahmekriterien

• RF-Abschirmdämpfung ≥ 80 dB bei 100 MHz ohne elektromagnetische Leckage und mit artefaktfreien MRT-Aufnahmen.
• Vollständig nicht-magnetische Innenkonstruktion ohne sichtbare ferromagnetische Befestigungen, geeignet für den sicheren Betrieb von 1,5T-MRT-Geräten.
• OP erfüllt Reinheitsklasse 10.000 mit antibakterieller, staubdichter und antistatischer Leistung gemäß Krankenhaus-Infektionsschutzanforderungen.
• Alle Abschirm-, Reinraum- und Dekorationsfugen bestehen die Abnahme und vollständige technische Unterlagen werden dem Krankenhaus, dem Gerätehersteller und Drittprüfern vorgelegt.

Technische Spezifikationen

• Kategorie: Radiopharmazeutische Unterstützung
• Verwendungszweck: kombinierte 1,5T-MRT-Untersuchung und chirurgische Eingriffe
• RF-Abschirmwirkung: ≥ 80 dB @ 100 MHz
• Magnetische Sicherheit: vollständig nicht-magnetische Bauweise geeignet für 1,5T
• Reinheit: Reinheitsklasse 10.000 für Operationssäle
• Bodenbelag: nahtlos, nicht-magnetisch, antibakteriell, antistatisch, gerundete Ecken, desinfektionsmittelbeständig
• Abschirmung: vollständig verschweißte hexaedrische Ummantelung; abgedichtete Öffnungen mit Wellenleiterfenstern und RF-Filtern
• Türen/Fenster: dedizierte MRT-Abschirmtüren und Beobachtungsfenster mit klingenartigen Dichtflächen
• Materialien: nicht-magnetisch, antibakteriell, operationssaalspezifisch; ferromagnetische Materialien verboten
• Dokumentation: vollständige technische Unterlagen für Krankenhaus, Gerätehersteller und Drittprüfungen
