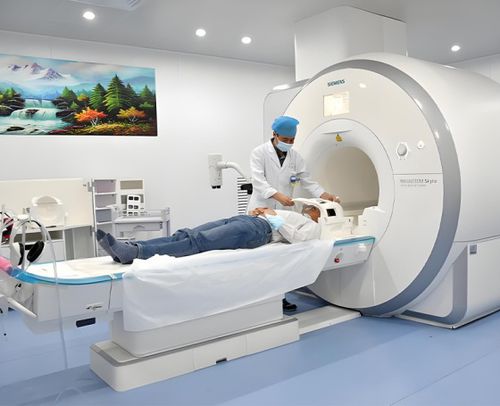

Raum für Gesundheitseinrichtungen

medizinischfür IRMeingebaut

Produktübersicht
Die Ausführung umfasst die vollständige Abschirmung und Innenraumgestaltung des 3,0T-MRT-Untersuchungsraums, des Geräte- und der Nebenräume und kombiniert elektromagnetische Abschirmung mit Schutz vor ionisierender Strahlung zur Erfüllung medizinischer Anforderungen.

1. Leistungsumfang
Zum Projektumfang gehören integrierte elektromagnetische und ionisierende Strahlungsabschirmung sowie die vollständige Innenausstattung von Wänden, Decke, Boden, Türen, Beobachtungsfenstern, Leitungsdurchführungen, HLK, Elektroinstallationen, Beleuchtung, Brandschutz- und Sicherheitssystemen für den MRT-Raum und die zugehörigen Bereiche.

2. Hauptinhalte & Arbeitsabläufe
2.1 Kernarbeiten Elektromagnetische Abschirmung

• Wände & Decke: 304- oder 316-Edelstahlbleche, durchgehend auf allen sechs Flächen (Wände, Decke, Boden) verschweißt zur Bildung eines integrierten Faraday-Käfigs mit einer Schirmwirkung ≥90 dB.
• Abgeschirmte Türen: Ein- oder zweiflügelige elektromagnetische Edelstahltüren mit leitfähigen Dichtungen, um eine lückenlose elektromagnetische Verbindung zwischen Türblatt und Rahmen sicherzustellen.
• Abgeschirmtes Beobachtungsfenster: Beobachtungsfenster mit Edelstahlnetz an der Beobachtungsposition für verzerrungsfreie Sicht bei erhaltener Abschirmleistung.
• Leitungsabschirmung: Alle Durchführungen (Klimakanäle, Löschleitungen, Strom- und Signalkabel) werden mittels Wellenleiterfenstern und Wellenleiterlüftungen abgeschirmt, um Signalverluste zu verhindern.

2.2 Schutz gegen ionisierende Strahlung
Gemäß Umgebungsbewertung werden Bleche (≥2,0 mm Pb) oder äquivalente Strahlenschutzmaterialien auf der Innen- oder Außenseite der elektromagnetischen Abschirmung an Wänden, Decke und Boden angebracht, um gestreute Strahlung des MRT-Geräts zu dämpfen.

2.3 Bodenarbeiten

• Die Tragfähigkeit des Bodens wird entsprechend den Gerätespezifikationen auf ≥5 kN/m² ausgelegt.
• Antistatische PVC-Bodenbeläge (Dicke ≥2 mm) werden verlegt, um statische Aufladung zu vermeiden, die empfindliche MRT-Geräte beeinträchtigen könnte.

2.4 Wand- & Deckenoberflächen
Umweltfreundliche, leicht zu reinigende farbbeschichtete Stahltafeln oder Aluminiumverbundplatten werden für Wand- und Deckenoberflächen verwendet, um Hygiene und Optik sicherzustellen.

2.5 Klima- & Frischluftsystem

• Präzisions-Klimaanlage mit konstanter Temperatur und Feuchte, um die Raumtemperatur bei 20–24 ℃ und die relative Luftfeuchte bei 40%–60% für einen stabilen MRT-Betrieb zu halten.
• Unabhängiges Frischluftversorgungssystem zur Gewährleistung sauberer Raumluft und einer leichten Überdruckhaltung, um das Eindringen von Außenstaub zu verhindern.

2.6 Elektro- & Beleuchtungssystem

• Eigenständige stabile Stromversorgung mit leistungsfähigem USV-System zur Absicherung von geregeltem Herunterfahren und Betrieb bei Störungen.
• Blendfreie, flimmerfreie LED-Purifikationsleuchten für gleichmäßige und geeignete Beleuchtung im klinischen Bereich.

2.7 Brandschutz & Sicherheit

• Brandmelde- und gasbasierte Löschsysteme nach den Vorschriften für medizinische Gebäude.
• Vor-Ort vorhandene Zutrittskontrolle und Überwachungssysteme.

Technische Spezifikationen

• Produkttyp: Dekoration abgeschirmter MRT-Räume (elektromagnetischer + ionisierender Strahlenschutz).
• Material der elektromagnetischen Abschirmung: 304- oder 316-Edelstahlbleche, verschweißte Faraday-Käfigkonstruktion.
• Schirmwirkung elektromagnetisch: ≥90 dB.
• Strahlenschutz: Bleche ≥2,0 mm Pb (oder gleichwertige Materialien) an Wänden, Decke und Boden.
• Bodenbelastbarkeit: ≥5 kN/m².
• Bodenbelag: antistatischer PVC-Belag, Dicke ≥2 mm.
• Türen: ein- oder zweiflügelige elektromagnetische Edelstahltüren mit leitfähiger Abdichtung.
• Beobachtungsfenster: abgeschirmtes Fenster mit Edelstahlnetz.
• Leitungsbehandlung: Wellenleiterfenster und -lüftungen für alle Durchführungen.
• HLK: 20–24 ℃; relative Luftfeuchte 40%–60%; unabhängige Frischluft; leichte Überdruckhaltung.
• Strom: dedizierte stabile Stromversorgung mit USV-Unterstützung.
• Beleuchtung: blendfreie, flimmerfreie LED-Purifikationslampen.
• Brandschutz & Sicherheit: Brandmelder, gasbasierte Löschung nach medizinischen Normen, Zutrittskontrolle und Überwachung.
