Funkfernbedienung C2UW series

kabellos

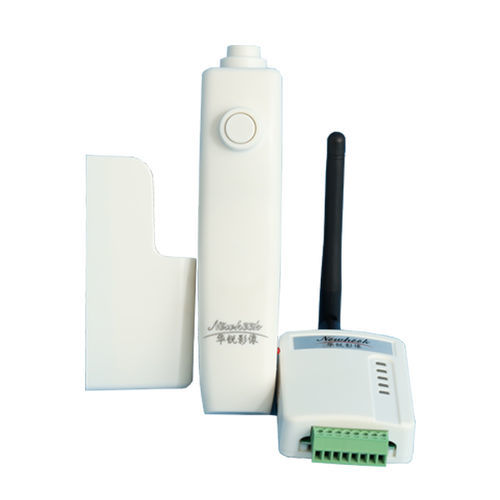

Der drahtlose Bluetooth‑Handschalter ist ein Bluetooth‑4.0‑Vollduplex‑Fernschalter, entwickelt für Röntgengeräte. Er bietet eine zuverlässige Verbindung mit guter Durchdringung durch Wände und mehrstufige Steuerung für Belichtungs‑ und Kollimatorfunktionen. Das System besteht aus einem sendenden Griff und einem kompakten Empfangsmodul mit Relaisausgängen, die in die Originalverkabelung der Maschine integriert werden können.

Hauptmerkmale

• Vollduplex‑Betrieb mit Bluetooth‑4.0‑Protokoll für zuverlässige Verbindung und gute Durchdringung durch Wände.
• Batterie-/Verbindungsanzeige: Die Kontrollleuchte blinkt, wenn die Batterie schwach ist oder die Bluetooth‑Verbindung schlecht ist.
• Konzipiert als zweistufiger Dreitasten‑Steuermodus, geeignet für die Eigenschaften von Röntgengeräten.
• Kompaktes Empfangsende ermöglicht verdeckte feste oder hängende Montage.
• Empfangsmodul bietet drei Relaiskontakt‑Ausgänge und unterstützt Anschluss einer externen Versorgungsspannung, ohne den Originalbetriebsmodus der Maschine zu ändern.
• Steuermodus kann nach Kundenanforderungen angepasst werden.

Komponenten / Modelle

• Griff (sendendes Terminal): C2UW-LP-I DA — verwendet drei AAA (7#) Alkalibatterien (empfohlen).
• Empfänger (empfangendes Terminal): C2UW-LU DA — Empfangsmodul mit Relaisausgängen zur Integration.

Stromversorgung & Verbrauch

• Griff (Batterie): Nennspannung 4,5 V, zulässiger Bereich 3 V–4,5 V.
• Empfänger (externe Versorgung): Nennspannung 5 V–12 V; typischer Stromverbrauch 100 mA; zulässiger DC‑Bereich 4,5 V–13 V; Maximalstrom 400 mA.

Funktionen des sendenden Terminals (Griff)

• Hauptschalter 1. Stufe: Bereitschaft.
• Hauptschalter 2. Stufe: Belichtung.
• Neben-Schalter 3. Stufe: Steuerung des Kollimators.
• Blaue Leuchte (am Griff): Bluetooth‑Anzeige.
• Rote Leuchte (am Griff): Niederspannungsanzeige.

Anzeige-LEDs und Verhalten des Empfangsmoduls

• LED 1 (Rot): Netz‑Anzeige — leuchtet, wenn die Schaltung des Empfängers unter Spannung steht.
• LED 2 (Blau): Bluetooth‑Verbindungsanzeige — blinkt = nicht verbunden; schnelles Blinken = Verbindung im Aufbau; aus = Verbindung erfolgreich und Energiesparzustand.
• LED 3 (Grün): Hauptschalter 1. Stufe EIN (SW1).
• LED 4 (Grün): Hauptschalter 2. Stufe EIN (SW2).
• LED 5 (Grün): Neben‑Schalter 3. Stufe EIN (SW3).

Technische Daten / Eigenschaften

• Modelle: C2UW-LP-I DA (sendender Griff), C2UW-LU DA (Empfangsmodul).
• Bluetooth‑Standard: Bluetooth 4.0 Low Energy.
• Betriebsfrequenz: 2,4 GHz‑Band (2,402 GHz bis 2,480 GHz).
• Kommunikationsreichweite: Ca. 10 m (Freifeld).
• Ansprechzeit: Beim Drücken des Schalters — max. 70 ms; beim Loslassen — max. 50 ms.
• Anzahl gleichzeitiger Verbindungen: Max. 1.
• Zulässige Betriebsfrequenz (Stoß): ≤ 60 mal/min.
• Vibrationsfestigkeit (Ausfall): 300 m/s.
• Stoßfestigkeit (Schäden): Frequenz 10 Hz bis 55 Hz, Doppelamplitude 1,5 mm.
• Mechanische Haltbarkeit: Hauptschalter ≥ 200.000 Zyklen; Neben‑Schalter ≥ 200.000 Zyklen.
• Arbeitstemperatur: 0 ℃ bis 40 ℃.
• Arbeitsfeuchtigkeit: 90% RH oder weniger (kein Vereisen oder Kondensation).
• Gewicht: Griff ca. 0,1 kg (mit Fuß, ohne Batterie); Empfänger ca. 0,05 kg.
• Hinweis: Die obigen Werte sind typische Werte.
• Empfohlene Batterien und Austauschschritte: Verwenden Sie nur drei AAA (7#) Alkali‑Batterien; Austauschschritte — (1) Schrauben mit Kreuzschlitzschraubendreher entfernen und Batteriefachdeckel öffnen; (2) Batteriefach herausnehmen und drei AAA‑Alkali‑Batterien unter Beachtung der Polarität einlegen; (3) Batteriefach in die ursprüngliche Position zurücklegen; (4) Batteriefachdeckel anbringen und Schrauben anziehen.
