Schalter für Röntgensysteme L02 Hand Switch

Druckknopf

Produktübersicht

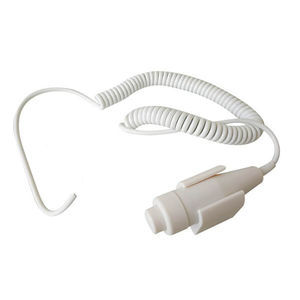

Der L02 Hand Switch von Newheek ist ein tragbarer zweistufiger Belichtungsschalter mit festem Gestell, konzipiert zur Steuerung des elektrischen ON/OFF-Signals bei radiographischen Belichtungen an digitalen Röntgengeräten. Er bietet zwei Betätigungsstufen: Teilweise Druck für Stufe I und Voller Druck für Stufe II bei gleichzeitiger Aufrechterhaltung von Stufe I.

Betrieb und allgemeine Beschreibung

• Handschalter mit festem Gestell; Schalter ist EIN, solange der Knopf gedrückt ist, und AUS beim Loslassen.
• Zweistufiges Design: Teilweise Betätigung aktiviert Shift I; Vollständige Betätigung aktiviert Shift II bei Erhalt der Verbindung von Shift I.
• Entwickelt als elektrische Steuerung für fotografisches Zubehör und medizinische Röntgengeräte, einschließlich digitaler Röntgengeräte, digitaler DR-Magen-Darm-Systeme, C-Arm-Einheiten und veterinärmedizinischer Röntgengeräte.

Konfiguration

• Standard: 3-adrig, 3 m Kabel; 4-adrig, 3 m Kabel.
• Individuelle Anpassung: 3-adrig oder 4-adrig mit 6 m oder 10 m Kabel; Stecker anpassbar (Kunde muss Verdrahtungsart angeben); weitere Anforderungen möglich.

Materialien & Merkmale

• Gehäuse: weißes ABS-Kunststoff; Oberflächenoptionen: matt oder glatt.
• Verwendet Omron-Langzeit-Mikroschalter und Doppel-Feder-Zweistufenmechanismus.
• Hohler Knopf für ergonomisches Gefühl und geräuscharmes Design für weiche Betätigung.
• Kompatibler Ersatz für Handschalter von Marken wie GE, Omron, Fuji und anderen.

Beigefügtes Video

• Produktvideo verfügbar (eingebettetes YouTube).

Technische Daten

• Betriebsspannung (AC): 125 V, 1 A.
• Betriebsspannung (DC): 30 V, 2 A.
• Nennwerte: Betrieb 125 V; Strom 3 A; Gehäusematerial: weißes ABS-Kunststoff; Kabelbelegung: Rot = Stufe I, Weiß = Gemeinsamer Anschluss, Grün = Stufe II.
• Umgebungstemperatur: -20°C bis 70°C.
• Relative Luftfeuchtigkeit: <93%.
• Atmosphärendruck: 50–106 kPa.
• Mechanische Lebensdauer: ≤ 200.000 Zyklen; Elektrische Schaltlebensdauer: ≤ 400.000 Zyklen.
• Größe des Griffes: Länge 10,5 cm; max. Durchmesser 3 cm.
• Feder / Verkabelung: Standard 4-adrig 3 m (3-adrig optional); Gang: 2.

Verpackung & Lieferung

• Verpackung: wasserdichte/stoßfeste Kartons; Verpackungsgrößen und Bruttogewichte variieren je nach Menge (Beispiele für 1, 10, 50, 100 Stück).
• Übliche Lieferung: Luft-Express (DHL/FEDEX/UPS/TNT etc.). Lieferzeiten nach Menge: 1–10 Stk.: innerhalb 3 Tage; 11–50 Stk.: innerhalb 5 Tage; 51–100 Stk.: innerhalb 10 Tage.
