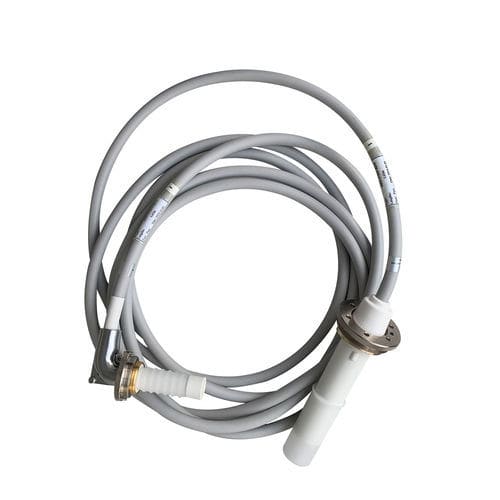

Medizinisches Kabel

Einsteck4-Leiter

Kurzbeschreibung Das Hochspannungskabel verbindet den Hochspannungsgenerator und den Röntgenröhrenkopf in großen und mittleren Röntgengeräten. Es hat die Aufgabe, die vom Hochspannungsgenerator ausgegebene Hochspannung an die beiden Pole der Röntgenröhre zu leiten und die Heizspannung des Glühfadens an den Glühfaden der Röntgenröhre zu senden. Klassifizierung Aufbau von Hochspannungskabeln: Nach der Anordnung der Mittelleitungen unterscheidet man zwei Typen: koaxial (konzentrisch) und nicht-koaxial (nicht-konzentrisch). Vorsichtsmaßnahmen für den Gebrauch

• Vermeiden Sie übermäßiges Biegen. Der Biegeradius sollte nicht weniger als das 5-8-fache des Kabeldurchmessers betragen, um Risse zu vermeiden und die Isolationsfestigkeit zu verringern.
• Halten Sie das Kabel immer trocken und sauber, um Erosion durch Öl, Feuchtigkeit und schädliche Gase zu vermeiden und die Alterung des Gummis zu verhindern.
• Kabelzubehör kann separat bestellt werden.
• Wenn das Hochspannungskabel verwendet wird, sollte der Biegeradius nicht weniger als 66 mm betragen.

Technische Merkmale / Eckdaten Elektrische Daten: Nennspannung: 75kVdc Schirmungswiderstand: 0.010 Ohm/m Bedeckung Abschirmgeflecht: >95% Kabel Kapazität: < 120 pF/m Prüfspannungen: Hochspannungsisolierung: 90kVdc Niederspannungsisolierung: 500 Vac Mechanische Daten: Kabel: Außendurchmesser: 16,5 mm ±0,5 mm Biegeradius: > 150 mm Niederspannungs-Leiter: 2 x 1,5 mm² Gemeinsamer Leiter: 2 x 0,75 mm² Leiterwiderstand: 0.013 Ohm/m Farbe des Kabelmantels: Hellgrau Mechanische Daten: Stecker: Mehrfachkontaktstift: 8-Punkt-Kontakt Max. Temperatur: 110 °C Flansche: Demontierbar Extrem kurze Hülse: 34 mm Kleiner Steckerdurchmesser: 40 mm Lötfreier Anschluss: (EMV-Erdung) Kabelspezifikationen (Zusammenfassung) Kabelspezifikationen: 75/90KV gerade/bogenförmig - 75KV CA1-CA11 - 75/90KV gerade-CA11 Nennquerschnitt des Leiters: 1.8 mm² (typisch) - Material: Verzinntes Kupfer - Verdrillung: Links Hochdruckisolierung: Farbe Weiß - Material: Elastomer Material der Ummantelung: PVC - Manteldicke: 1,5 ± 0,3 mm - Manteldurchmesser Beispiele: 18.5 ± 0,5 mm, 14,5 ± 0,5 mm (Varianten) Verwendung / Einsatzszenario Das Aussehen des Kabelmantels sollte glatt und gleichmäßig im Durchmesser sein, ohne Fugen, Blasen oder Unebenheiten. Die Dichte des Geflechtes der Abschirmung beträgt nicht weniger als 90%. Die Mindestdicke der Kabelisolierung und des Kabelmantels muss mindestens 85% der Nenndicke betragen. Die Isolierung zwischen der Ader und dem isolierten Draht sowie zwischen der Ader und dem Erdungskabel sollte 10 Minuten lang AC 1,5 kV ohne Durchschlag standhalten. Die Isolierung zwischen Kern und Abschirmung muss 15 Minuten lang einer Gleichspannung von 90 kV standhalten, ohne durchzubrechen. Das Steckergehäuse sollte mindestens 1000 Falltests ohne Beschädigung standhalten. Gleichstromwiderstand von Leiter und Erdungskabel: nicht mehr als 11,4 + 5% Ω/m. Isolationswiderstand der Isolationsader: nicht weniger als 1000 MΩ-Km. Das Kabel und alle Teile sollten die RoHS- und REACH-Anforderungen erfüllen. Verpackung & Lieferung Verpackung für Hochspannungskabel: Wasserdichter Karton Packungsgröße: 51 cm × 50 cm × 14 cm Bruttogewicht: 12 KG - Nettogewicht: 10 KG Vorlaufzeit (geschätzt): Menge 1-10 → 3 Tage - 11-20 → 7 Tage - 21-200 → 15 Tage - >200 → Zu verhandeln Caractéristiques / spécifications techniques

• Marke: Newheek
• Modell / Handelsbezeichnung: Medizinisches Ellenbogen-Hochspannungskabel
• Verfügbare Spezifikationen: 75KV, 90KV
• Nennspannung: 75 kV DC
• Hochspannungsisolationstest: 90 kV DC
• Niederspannungsisolation: 500 Vac
• Schirmwiderstand: 0.010 Ohm/m
• Abdeckung Abschirmgeflecht: <95%
• Kabelkapazität: < 120 pF/m
• Außendurchmesser (typisch): 16.5 mm ±0,5
• Biegeradius (empfohlen): >150 mm (Mindestverwendungshinweis gibt auch ≥66 mm an)
• Niederspannungsleiter: 2 x 1,5 mm²
• Kommunalleiter: 2 x 0,75 mm²
• Leitermaterial: Verzinntes Kupfer
• Leiterwiderstand: 0.013 Ohm/m
• Farbe des Kabelmantels: Hellgrau
• Material Mantel: PVC - Manteldicke: 1,5 ±0,3 mm
• Mehrfachkontaktstift: 8 Punktkontakt
• Max. Betriebstemperatur: 110 °C
• Flansche: Demontierbar
• Extrem kurze Hülse: 34 mm - Kleiner Steckerdurchmesser: 40 mm
• Lötfreier Anschluss: EMV-Erdung
• Konformität: RoHS- und REACH-Anforderungen
