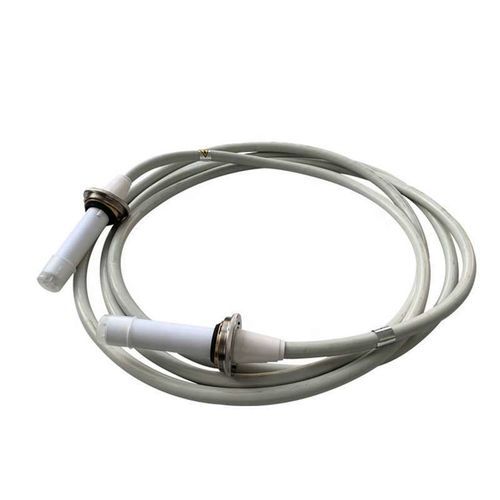

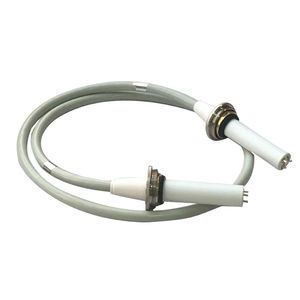

KurzbeschreibungHochspannungskabel zur DC‑Verbindung zwischen Röntgenröhre und Generator. Geeignet für medizinische und industrielle Röntgensysteme (mobil/tragbar, DR, CT, C‑Arm, Angiographie) sowie für Niederleistungs‑HV‑Prüfgeräte. Verfügbar mit geraden oder gewinkelten Steckverbindern.
Merkmale- Kompatibel mit DC‑Hochspannungs‑Röntgensystemen (medizinisch und industrielle ZfP, DR, CT).
- Varianten: 75 kV für Röhrenspannungen < 150 kV; 90 kV für bis zu 150 kV und bewegte Anwendungen.
- Verbindung Röntgenröhre ↔ Hochvolt‑Generator.
- Anschlussarten: gerade oder gewinkelt.
- Kabellängen anpassbar; Zubehör separat bestellbar.
- Biegeradius im Betrieb darf 66 mm nicht unterschreiten.
SpezifikationSiehe HV‑Abschnittsplan für Tabelle. Betriebstemperatur: -40 °C bis 70 °C.
Standardlänge: 3 m (kundenspezifische Längen möglich).
Elektrische DatenNennspannung: 75 kV DC
Schirmwiderstand: 0,010 Ohm/m
Schirmflechtabdeckung: >95%
Kabelkapazität: < 120 pF/m
PrüfspannungenHV‑Isolationsprüfung: 90 kV DC
LV‑Isolationsprüfung: 500 Vac
Mechanische Daten: KabelAußendurchmesser: 16,5 mm ± 0,5 mm
Biegeradius: > 150 mm (mechanisches Minimum)
Niederspannungsleiter: 2 × 1,5 mm²
Gemeinsamer Leiter: 2 × 0,75 mm²
Leiterwiderstand: 0,013 Ohm/m
Mantelfarbe: hellgrau (PVC, Dicke 1,5 ± 0,3 mm)
Mechanische Daten: SteckerKontaktart: Mehrfachkontakt, 8‑Punkte
Max. Temperatur: 110 °C
Flansche: demontierbar
Kurzer Hülsenauslauf: 34 mm
Kleiner Steckdurchmesser: 40 mm
Lötfreie Verbindung für EMC‑Erdung
Kabelspezifikationen (Zusammenfassung)- Typen: 75/90 kV, gerade oder gewinkelte Steckverbinder
- Beispiele: 75 kV CA1–CA11; 75/90 kV Straight‑CA11
- Nennquerschnitt Leiter: ≈ 1,8 mm² (verzinntes Kupfer)
- HV‑Isolationsfarbe: Weiß (Elastomer)
- Mantel: graues PVC, Dicke 1,5 ± 0,3 mm; typische Durchmesser 18,5 ± 0,5 mm oder 14,5 ± 0,5 mm je nach Typ
Anwendung / AnwendungsszenarienDer Mantel muss glatt und gleichmäßig im Durchmesser sein, ohne Verbindungen, Blasen oder Ausbeulungen. Flechtungsdichte ≥ 90%. Min. Isolations‑ und Manteldicke ≥ 85% der Nennstärke. Isolierung zwischen Kern und isoliertem Leiter sowie zwischen Kern und Erde muss 1,5 kV AC für 10 Minuten ohne Durchschlag aushalten. Isolierung zwischen Kern und Schirm muss 90 kV DC für 15 Minuten ohne Durchschlag aushalten. Steckergehäuse muss wiederholte Falltests (≥ 1000 Stürze) ohne Schaden überstehen. DC‑Widerstand von Leiter und Erdleiter ≤ 11,4 ± 5% Ω/m. Isolationswiderstand des Kerns ≥ 1000 MΩ·km. Kabel und Teile erfüllen RoHS 3.0 und REACH.
Verpackung & LieferungVerpackung: wasserdichte Kartonage. Packmaß: 51 cm × 50 cm × 14 cm. Bruttogewicht: 12 kg; Nettogewicht: 10 kg. Abbildungen auf der Produktseite.
Lieferzeit- 1–10 Stk.: ca. 3 Tage
- 11–20 Stk.: ca. 7 Tage
- 21–200 Stk.: ca. 15 Tage
- >200 Stk.: nach Vereinbarung
Technische Merkmale / Spezifikationen- Nennspannung: 75 kV DC
- HV‑Isolationsprüfung: 90 kV DC
- LV‑Isolationsprüfung: 500 Vac
- Schirmwiderstand: 0,010 Ohm/m
- Schirmflechtabdeckung: >95%
- Kabelkapazität: < 120 pF/m
- Außendurchmesser: 16,5 mm ± 0,5 mm
- Biegeradius: > 150 mm
- LV‑Leiter: 2 × 1,5 mm²; gemeinsamer Leiter: 2 × 0,75 mm²
- Leiterwiderstand: 0,013 Ohm/m
- Mantel: hellgraues PVC, Dicke 1,5 ± 0,3 mm
- Stecker: 8‑Punkt‑Kontakt, demontierbare Flansche, Tmax 110 °C
- Standardlänge: 3 m (kundenspezifische Längen verfügbar)
