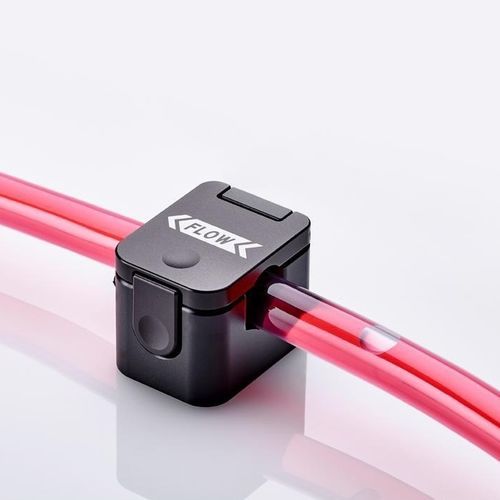

Durchflusssensor SONOFLOW® CO.56 Pro V2.0

medizinischUltraschall

Produktbeschreibung
Die hybriden Flow-Bubble Sensoren SONOFLOW® CO.56 Pro V2.0 kombinieren hochgenaue Durchflussmessung und zuverlässige Luftblasenerkennung in flüssigkeitsgefüllten medizinischen Schläuchen. Die berührungslosen Clamp-On Sensoren messen ohne direkten Medienkontakt durch die Schlauchwand, können freihängend am Schlauch an medizinischen Geräten eingesetzt werden und besitzen integrierte Elektronik sowie eine Onboard-Prozessoreinheit. Sie sind für Anwendungen in der Medizintechnik konzipiert und erfüllen hohe Sicherheitsanforderungen.

Produktvorteile

• Kombination von Durchflussmessung und Luftblasendetektion
• Hochgenaue nicht-invasive Durchflussmessung
• Berührungslose Erkennung von Luftblasen in Flüssigkeiten
• Konzipiert für Anwendungen in der Medizintechnik
• Lange Lebensdauer und integrierte Elektronik; keine externe Elektronikplatine erforderlich

Ausführungen / Design

• Leichter Hybrid-Sensor für die freihängende Installation am Schlauch; verschiedene Sensorgrößen für medizinische Standard-IV-Schläuche; integrierte ausfallsichere Architektur und zyklische Selbsttests.

Elektronik & Schnittstelle

• Im Sensor integrierte Elektronikplatine und Mikroprozessor
• RS-485 Schnittstelle zur Steuerung und Vernetzung (Verknüpfung von bis zu 12 Sensoren möglich)
• Optionale Software-Tools zur Parametrierung und Visualisierung der Messwerte

Messprinzip

• Hochgenaue bidirektionale Durchflussmessung nach dem Laufzeitverfahren (Ultraschall)
• Luftblasendetektion mittels Transmissionsverfahren

Sicherheitskonzept

• Ausgereiftes mehrstufiges Sicherheitskonzept mit ausfallsicherer Architektur
• Zyklische Selbsttests zur Sicherstellung der Funktionalität wichtiger Komponenten
• Watchdog zur Sicherung des Ausgangs im Falle größerer Sensorfehler
• Initiales Testverfahren nach dem Einschalten oder Software-Reset
• Erweiterte Sicherheitsmerkmale: hohe elektromagnetische Stabilität, elektrische Beständigkeit bis zu 1000 V durch starke Isolierung, Klassifizierung "CF" (Cardiac Floating), Design zum Schutz von Patient und Bediener vor Ableitstrom, Vermeidung mechanischer Teile zur Minimierung von Belastung der Blutzellen
• Regulatorische Standards: IEC 60601-1 (Medizinische Sicherheit), IEC 60601-1-2 (EMV), IEC 61157 (akustische Emission), RoHS-Compliance 2011/65/EU

Technische Daten (Kurzübersicht)

• Messprinzip: Ultraschall
• Messverfahren: Kombination von Durchflussmessung und Luftblasendetektion
• Installation: Freihängend am Schlauch, optionale Einbauvariante
• Schlauch: 1/4" × 1/16" | 1/4" × 3/32" | 3/8" × 3/32"
• Material - Schlauch: PVC
• Material - Sensor: Aluminium (Pro V2.0 schwarz)
• Gewicht: ca. 100 g
• Schnittstellen: RS-485
• Schutzklasse: IP67
• Sicherheits- und Qualitätsmerkmale: ausfallsichere Architektur, zyklische Selbsttests, Watchdog, IEC 60601-1/60601-1-2 Konformität, IEC 61157, RoHS
