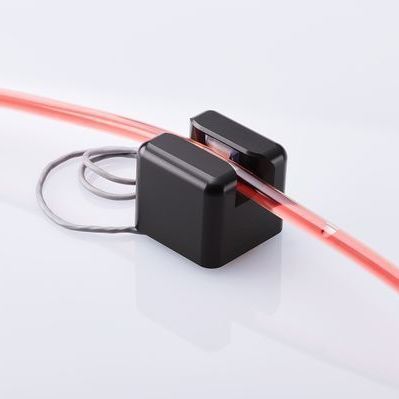

Gas-Sensor SONOCHECK® ABD

medizinischMiniaturUltraschall

Produktbeschreibung
Die SONOCHECK Luftblasensensoren vom Typ ABD05 und ABD07 sind speziell für medizintechnische Anwendungen mit erhöhten Sicherheitsanforderungen entwickelt. Die Sensoren detektieren berührungslos Luft- und Gasblasen in von Flüssigkeiten wie Blut, Blutplasma, Wasser oder Salzlösungen durchströmten Schläuchen und liefern zudem Nass-/Trockenmeldungen. In medizinischen Anwendungen dienen die Sensoren primär dem Patientenschutz vor gefährlichen Luftinfusionen.

Produktvorteile

• Verschiedene Sicherheitskonzepte
• Berührungslose Messung
• Kein Koppelmedium erforderlich
• Kompaktes & modulares Design
• Integrierte Elektronik, keine externe Elektronikplatine erforderlich
• Applikationsspezifische Mikroblasendetektion
• Verschleiß- und wartungsfrei
• Optionale Software zur Konfiguration und zum Test der Sensoren

Eigenschaften
Einfache Plug & Play Integration

• Kompaktes und modulares Design für Anwendungen mit hohen hygienischen Anforderungen
• Einfaches Einlegen der Schläuche in den Sensor ohne Anwendung eines Koppelmediums
• Automatisierte Anpassung an dynamisch wechselnde akustische Bedingungen

Smarte Sensoren mit moderner Sicherheitsarchitektur

• Intelligente Ultraschallübertragungstechnologie
• Single-Channel-Design mit zyklischem Selbsttest (je nach Sensortyp)
• Erweiterte Fail-Safe-Sicherheitsarchitektur mit kontinuierlichen Selbsttests ohne Blindzeiten (je nach Sensortyp)
• Redundanter Aufbau mit zwei Empfängerkeramiken und -elektroniken (je nach Sensortyp)
• Asymmetrischer Algorithmus zur dynamischen Anpassung und Einstellung des optimalen Betriebszustandes

Anwendungsbereiche

• Dialyse und Transfusion
• Herz-Lungen- und ECMO-Maschinen
• Blutseparatoren
• Medizintechnische Pumpen (Infusion, Herz, Ernährung, Kontrastmittel)
• Diagnostische Systeme
• Organtransport und Transplantationsmedizin

Charakteristiken / Spezifikationen technische

• Serien/Modelle: SONOCHECK ABD05, SONOCHECK ABD07 (Teil der SONOCHECK® ABD Serie)
• Berührungslose Ultraschalldetektion von Luft- und Gasblasen in Schläuchen
• Detektierbare Medienbeispiele: Blut, Blutplasma, Wasser, Salzlösungen
• Nass-/Trockenmeldung verfügbar
• Sicherheitsfunktionen: zyklischer Selbsttest, je nach Typ Fail-Safe-Architektur und redundante Hardware
• Ausgänge: TTL-Logic, serielle Schnittstelle, PWM
• Integrierte Elektronik; keine externe Elektronikplatine erforderlich
• Stromversorgung: 5 VDC
• RoHS / REACH konform
• Wartungsfrei und verschleißfrei
