Bewegungsanalysesystem EDDO

GangHaltungautomatisch

Übersicht
EDDO ist die tragbare Version des 3DMA-Systems: eine 3D-Erfassungs- und Analyselösung für schnelle biomechanische Vor-Ort-Bewertungen. Das System erfasst Hochgeschwindigkeitsbewegungen bis zu 120 FPS mit einer werkseitig kalibrierten Plug-and-Play-Kameraeinheit und führt seitenbezogene Analysen durch. Lieferumfang und Software ermöglichen schnelle Auswertungen an temporären oder festen Einsatzorten und decken Radfahren, Gangbild, Laufen sowie Einzelgelenksanalysen ab.

Hauptfunktionen

• Tragbares Plug-and-Play 3D-Bewegungserfassungs- und Analysesystem
• Hochgeschwindigkeitsaufnahme bis 120 FPS mit drei synchronisierten Hochfrequenzkameras
• Synchronisierte Infrarotbeleuchtung (850 nm) zur Markererkennung
• Echtzeitbewertung und konfigurierbare Biofeedback‑Regeln
• Automatische Ereigniserkennung und Echtzeit-Berechnungen
• Automatische Berichtserstellung mit vordefinierten und anpassbaren Vorlagen
• Integration und Synchronisation mit Fremdgeräten (EMG, HFR-Farbkameras, Kraftmessplatten, Druckplatten)
• Jährliche Softwarelizenz inklusive Updates und technischem Support

EDDO-Funktionen (Überblick)

• Protokolle: Laufen, Radfahren, Gangbildanalyse und Module für einzelne Gelenke
• Integration: Betrieb und Synchronisation mit EMG, HFR-Kameras, Kraft- und Druckplattformen
• Biofeedback: Echtzeitbewertung mit Erstellung benutzerdefinierter Regeln
• Portables Design: werkseitig kalibrierte Kameraeinheit, kompakte Transportbox und Stativ für schnellen Aufbau
• Jährliches Lizenzmodell mit Updates und Support
• Fortschrittliche Algorithmen: automatische Ereigniserkennung und Echtzeitberechnungen
• Berichterstattung: automatische Erstellung anpassbarer Berichte und Zugriff auf vollständige biomechanische Kurven
• Bedienkomfort: Installationsunterstützung und mehrstufige Schulungen

Protokolle & Module
Radfahren

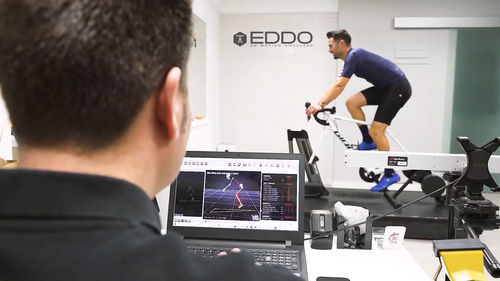

Schnelle dynamische Bewertung der Pedalbewegung. EDDO integriert drei synchronisierte Hochfrequenzkameras (120 Hz) mit Infrarotbeleuchtung in einer vorkalibrierten Einheit. Typischer Aufbau: Stativ, Marker und Transportkoffer; empfohlener Abstand ~2 Meter zwischen Kamera und Versuchsperson für sofortige Aufzeichnung.
Enthaltene Radfahrprotokolle:

• Laterale Radfahr‑Analyse Ganzkörper auf Rollentrainer (linke Seite)
• Laterale Radfahr‑Analyse Ganzkörper auf Rollentrainer (rechte Seite)

Gang
Erfassung des Unterkörpers (beide Seiten und Becken) mit gangtypischen Parametern und Berechnungen, übersichtlich dargestellt. Erstellt umfassende Berichte und lässt sich mit Druck‑/Kraftplattformen sowie Oberflächen-EMG ergänzen.
Verfügbare Gangprotokolle:

• Analyse des Unterkörpers beim Gehen von hinten
• Hintere Unterkörpererfassung bis zu 10 km/h für bestimmte Protokolle

Laufen
Schnelle dynamische Bewertung von Gang und Laufbild zur Analyse von Haltung, Kadenz, Fußauftritt und Verletzungsprävention. Benötigt eine kleine freie Fläche (ca. 2–2,5 m²) und lässt sich mit einfachem Setup schnell einsetzen – geeignet für den mobilen Einsatz.
Verfügbare Laufprotokolle:

• Laufanalyse Unterkörper von hinten
• Hintere Unterkörpererfassung bis zu 10 km/h für bestimmte Protokolle

Gelenke
3D-Messung und Berichtserstellung für einzelne Gelenke mit schnellem Zugriff auf biomechanische Kurven und vollständige Reports. Kann durch Druck-/Kraftplattformen oder Oberflächen-EMG ergänzt werden.
Verfügbare Gelenkprotokolle:

• Lendenwirbelsäule (2-Punkt-Analyse)
• BWS
• Hüft Flexions-Extension, links und rechts
• Hüft Abduktion
• Hüft Rotation
• Schulter und Ellenbogen, links und rechts
• Ellenbogen Analyse (eingestellt), links und rechts
• Knie Analyse, links und rechts
• Sprunggelenk Analyse, links und rechts
• Schulterrotation, links und rechts
• Handgelenksanalyse, links und rechts

Arbeitsablauf

• Schneller Kameraaufbau mit vorkalibrierter Kameraeinheit
• Vollständig portables System mit Stativ, Koffer und Zubehör
• 3‑Kamera-Aufnahme mit synchronisiertem Infrarot
• Automatische Labeling, Verarbeitung und Ereigniserkennung
• Automatische Berichtserstellung über Vorlagen

Lieferumfang
EDDO wird als vollständiges Hardware‑ und Softwarepaket geliefert:

• Software: Jahreslizenz inklusive Updates und Support
• EDDO Kameraeinheit: Mocap-System (bis 120 FPS), vorkalibriert
• Zubehör: Kabel, Marker, Klebematerial, Stativ, Transportkoffer und Aufbauteile
• Schulung & Support: Einführende Aufzeichnungsanleitung und mehrstufige Schulung (Support verfügbar in Englisch und Spanisch)

Technische Spezifikationen

• Modell: EDDO (portables 3D‑Mocap‑System)
• Aufnahmerate: bis 120 FPS (drei Hochfrequenzkameras)
• Beleuchtung: synchronisiertes Infrarot bei 850 nm
• Aufnahmemodi: seitenbezogene Analyse; konfigurierbar für eine Seite, beide Seiten oder Seite & hinten je nach Protokoll
• Aufbau: Plug-and-Play vorkalibrierte Kameraeinheit; Stativ, Marker und Koffer inklusive
• Empfohlene Erfassungsdistanz: ~2 Meter zwischen Kamera und Proband
• Benötigter Freiraum (Laufen): ca. 2–2,5 m²
• Protokollgrenzen: einige Gang-/Laufprotokolle begrenzen die Geschwindigkeit (z. B. ≤10 km/h für hintere Erfassung)
• Integration: synchrone Nutzung mit EMG, HFR‑Kameras, Kraftplatten und Druckplatten
• Lizenz: jährliche Softwarelizenz mit Updates und Support
• Ausgaben: automatische, anpassbare Berichte und vollständige biomechanische Kurven
