Testphantom für Ultraschalluntersuchungen FB-P01

für IRMfür Tomographiefür Röntgenzwecke

Übersicht

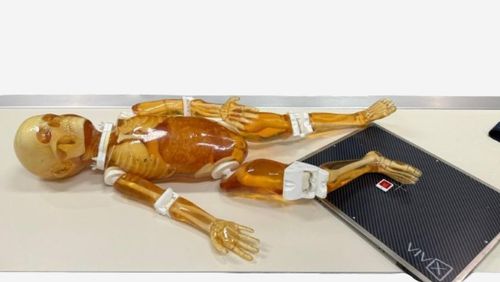

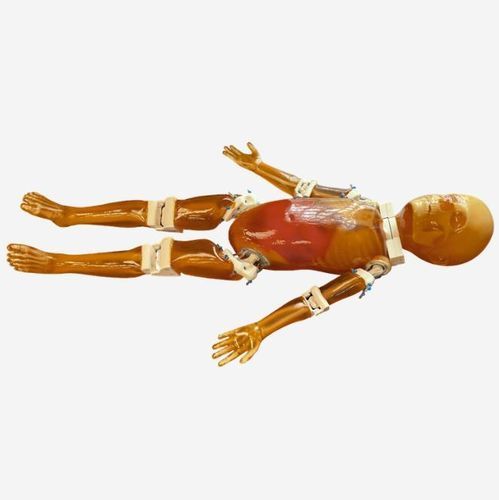

Das pädiatrische Ganzkörper‑Anthropomorphe Phantom ist ein Röntgen/CT‑ und MRT‑kompatibles Trainings‑ und Prüfmittel für klinisches Personal und Bildgebungstechniker. Basierend auf einem 4‑jährigen Kinder‑Modell (40" / 102 cm) bietet das lebensgroße Phantom anatomisch realistische Organe und Knochen, aufgeteilt in 10 modulare Körperteile, zur Positionierungsübung und Bildqualitätsbewertung.

Wesentliche MRT‑ und Bildgebungs‑Eigenschaften
Die Gewebematerialien weisen realistische T2‑Relaxationswerte auf und sind für T2‑gewichtete MRT‑Protokolle geeignet; Protonendichteaufnahmen liefern ebenfalls sehr gute Ergebnisse. T1‑gewichtete Aufnahmen sind möglich, wobei die T1‑Werte mit ~100 ms weniger realistisch sind. Das Skelett besteht aus einzeln gegossenen Knochen aus einem patentierten, keramikverstärkten Epoxid‑Composite.

Design & physikalische Beschreibung
Pädiatrisches Ganzkörperphantom in Lebensgröße, basierend auf einem 4‑jährigen Modell. Höhe: 40" (102 cm). Ungefähres Gewicht: 20 kg. Anatomie in 10 abnehmbaren Teilen segmentiert. Standardoberfläche: transluzentes Bernstein; hautfarbene Oberfläche auf Anfrage. Kleine optische Abweichungen können durch Materialeigenschaften und Fertigungstoleranzen auftreten.

Anatomie — standardmäßig enthaltene Merkmale

• Pädiatrisches Ganzkörperphantom, lebensgroß
• Anatomisch realistische Gewebe und Organe
• Schultern: 360° Drehung und 180° seitliche Bewegung
• Gelenkige Hüften, Knie und Ellenbogen
• Abnehmbare Kopf‑, Rumpf‑ und Gliedmaßen für modulare Montage
• Optionale pathologische Einsätze (Läsionen, Tumore, Infektionen)
• Transparente oder hautfarbene Ausführung möglich
• Pädiatrischer Kopf mit Schädel

Pädiatrischer Rumpf (inklusive Organe & Strukturen)

• Wirbelsäule
• Brustkorb
• Schultern
• Schlüsselbeine
• Becken

Rumpforgane (Standard)

• Luftröhre
• Herz
• Lungen
• Zwerchfell
• Leber (mit Bändern & Gallenwegen)
• Gallenblase
• Magen
• Nieren
• Milz
• Pankreas
• Dünn‑ und Dickdarm
• Harnblase
• Prostata

Pädiatrische Arme

• Humerus
• Ellenbogengelenke
• Radius
• Ulna
• Handgelenk
• Finger

Pädiatrische Beine

• Femur
• Kniegelenke
• Tibia
• Fibula
• Fuß
• Zehen

Lieferumfang

• Pädiatrisches Ganzkörperphantom (10 modulare Teile)
• Bedienungsanleitung und Montagehinweise
• 2 Jahre Garantie und unbegrenzter Kundendienst
• Hartschalen‑Transportkoffer

Materialien

• Weichgewebe und Organe: Urethanbasierte weiche Harz‑Zusammensetzung
• Synthetische Knochen: patentiertes, keramikverstärktes Epoxid‑Composite

Technische Daten — Gewebeigenschaften (Zusammenfassung)

• Organe mit Fleckstruktur (Leber, Nieren usw.) — Schallgeschwindigkeit: 1435 ± 10 m/s; Dichte: 0,99 g/cm3; Dämpfung (2,25 MHz): 1,0 ± 0,2 dB/cm; Härte: 20 Shore OO; T2: 70 ms; Fleckstruktur: variabel
• Organe ohne Fleckstruktur (Magen, Darm usw.) — Schallgeschwindigkeit: 1400 ± 10 m/s; Dichte: 0,99 g/cm3; Dämpfung (2,25 MHz): 1,0 ± 0,2 dB/cm; Härte: 20 Shore OO; T2: 70 ms; Fleckstruktur: nein
• Körpergewebe — Schallgeschwindigkeit: 1410 ± 10 m/s; Dichte: 1,00 g/cm3; Dämpfung (2,25 MHz): 1,5 ± 0,2 dB/cm; Härte: 35 Shore OO; T2: 55 ms; Fleckstruktur: gering
• Kortikales Knochenmaterial — Schallgeschwindigkeit: 3000 ± 30 m/s; Dichte: 2,31 g/cm3; Dämpfung (2,25 MHz): 6,4 ± 0,3 dB/cm
• Trabekuläres Knochenmaterial — Schallgeschwindigkeit: 2800 ± 50 m/s; Dichte: 2,03 g/cm3; Dämpfung (2,25 MHz): 21 ± 2 dB/cm
• Gehirngewebe — Schallgeschwindigkeit: 1400 ± 10 m/s; Dichte: 0,99 g/cm3; Dämpfung (2,25 MHz): 1,0 ± 0,2 dB/cm; Härte: 20 Shore OO; T2: 70 ms; Fleckstruktur: ja

Thermische Eigenschaften des knochenähnlichen Materials
Wärmeleitfähigkeit: 0,776 W/mK; Volumetrische spezifische Wärmekapazität: 1,040 MJ/m3K; Thermische Diffusivität: 0,746 mm2/s; Thermischer Widerstand: 1,289 mK/W; Spezifische Wärme: 0,978 J/g°C; Schallgeschwindigkeit: 3070 m/s

HU‑Werte der gewebeähnlichen Materialien (Durchschnitt)
Körpergewebe: −25; Gehirngewebe: 800; Trabekulärer Knochen: 800; Kortikaler Knochen: 1300; Aorta: 40; Vena cava: 40; Trachea: 80 (Gewebe), −1000 (Luft); Lungen: −850; Zwerchfell: 80; Pankreas: 110; Milz: 110; Nieren: 110; Blase: 35; Rektumwand: 100; Sigmawand: 100; Herz: 40; Leber: 110; Gallenblase: 35; Magen: −850; Dünn‑ und Dickdarm: 80 (Gewebe), −1000 (Luft)

Hinweise
Standardphantome sind mit einer schützenden Urethan‑Gummischicht überzogen, um Aussehen und Kratzfestigkeit zu verbessern; die Beschichtung erhöht die scheinbare Härte (~+30 Shore OO gegenüber unbeschichtet). Kleine optische Abweichungen können durch Materialeigenschaften und Produktions‑Toleranzen entstehen.
