Testphantom für Tomographie TO-A06

für IRMfür Ultraschalluntersuchungenfür Computertomographie

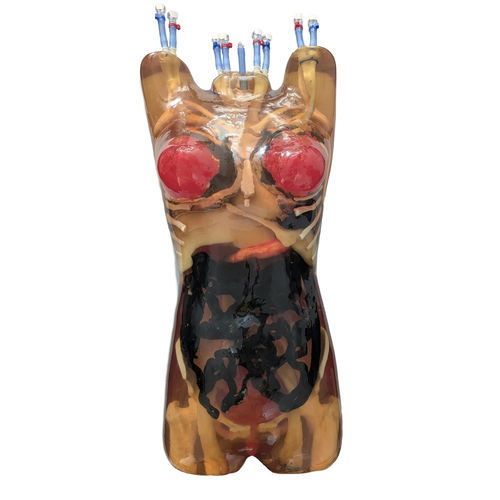

Überblick Das Adult Female Torso Phantom ist ein hochrealistischer medizinischer Bildgebungssimulator, der von echten Patienten-CT-Daten abgeleitet wurde (35-jährige Frau, 168 cm groß, BMI auf 22 eingestellt). Es wurde mit fortschrittlicher KI-basierter Segmentierung entworfen und mit klinischem Input entwickelt, um realistische anatomische Strukturen und Organpositionen zu reproduzieren. Das Phantom verfügt über dynamische Herz- und Atembewegungen und wurde für die multimodale Bildgebung (Röntgen, CT, MRT) mit guter Ultraschallkompatibilität für viele Regionen entwickelt. Schlüsselmerkmale

• Hochgradig realistische Organanatomie und -positionierung, extrahiert aus einem Live-CT-Datensatz
• Dynamische Herzbewegung (schlagendes Herz) und dynamische Atembewegung (aufblasbare Lungen)
• Kompatibel mit Röntgen-, CT- und MRT-Arbeitsabläufen; unter Ultraschall für viele Regionen verwendbar
• Unterstützt die Verwendung verschiedener Kontrastmittel, einschließlich Bariumsulfat, Jod, Gadolinium, Mikroblasen und Eisenoxid
• Anpassbar (Hautmerkmale, Fettschichten, hohler GI-Trakt oder andere kundenspezifische Anpassungen)

Anatomie

• Komplette Wirbelsäule
• Kompletter Brustkorb
• Schultern und Schlüsselbeine
• Becken
• Teilweise Oberschenkelknochen
• Trachea
• Herz
  • 2 Vorhöfe, 2 Herzkammern
  • 4 Ventile
  • SVC, IVC, Aorta
  • Anhangsgebilde
  • Flexible Klappenstrukturen
  • Speiseröhre
• Lunge
• Zwerchfell
• Brust
  • Körpergewebenachahmendes Material
  • Sammelfettgewebe
  • Sammeldrüsengewebe
• Leber
• Gallenblase
• Magen
• Nieren
• Milz
• Pankreas
• Groß- und und Dünndarm
• Blase
• Gebärmutterhals
• Vaginalkanal
• Eierstöcke
• Gebärmutter

Merkmale des schlagenden Herzens

• Schlagendes Herzmodell mit zyklischer Wandbewegung
• Wassergefüllte Kammern mit minimalen Lufteinschlüssen
• Zugang für intravenöse Kathetereinführung
• Einstellbare Pulsatilität: 0-200 BPM
• Einstellbare Pulslänge: 0-750 ms
• Einstellbare Pulsflussleistung: 0-100%
• Zwei Ausgänge von 0-6 L/min (Systole/Diastole)
• Arterieller Druckausgang bis zu 430 mmHg
• Erhältlich in Konfigurationen mit 110 V oder 220 V

Merkmale der beatmungsfähigen Lunge

• Dynamische aufblasbare Lungen ermöglichen realistische zyklische Atembewegungen
• Anpassbare Atemfrequenz: 0-45 Atemzüge pro Minute
• Einstellbare Atemvolumina: 250 ml, 300 ml bis zu 1200 ml in 100-ml-Schritten
• Anpassbare Atemzyklusdauer
• Komplettsystem auf einer sicheren Garolite (G10) Basis

Bildgebende und MRI-Eigenschaften

• Optimiert für Röntgen-, CT- und MRT-Bildgebung
• MRT-Gewebe weist realistische T2-Relaxationszeitwerte auf (gute Übereinstimmung mit T2-gewichteter MRT); T1-Werte sind niedriger (um ~100 ms) und weniger realistisch, aber immer noch abbildbar
• Gute Ergebnisse mit Protonendichte-Sequenzen erzielbar

Optionale Zusatzfunktionen

• Hautfunktion (auf Anfrage erhältlich)
• Benutzerdefinierte Fettschichten zur Erhöhung des BMI: optionale Add-on-Beispiele für BMI 28 und BMI 35
• Herzpumpe und Lungenpumpe erhältlich, um dynamische Herz-/Atmungsbewegungen zu ermöglichen

Zusätzliche Hinweise

• Standardaussehen: durchsichtiges Bernstein; Hautmerkmale auf Anfrage erhältlich
• Kleine Abweichungen im Aussehen können aufgrund von Materialeigenschaften und Produktionstoleranzen auftreten
• Hohle Trachea (kreisförmig) mit einem Innendurchmesser von ~6,15 mm; kann Katheter, Scopes oder Atemwegsgeräte aufnehmen und kann individuell angepasst werden

Technische Eigenschaften (Schall, Dichte, Dämpfung, Härte, T2, Sprenkel) - Tabellenformat Gewebeart | Schallgeschwindigkeit [m/s] | Dichte [g/cm3] | Dämpfung bei 2,25 MHz [dB/cm] | Härte [Shore OO] | T2 [ms] | Sprenkelung Organe mit Speckles (Leber, Nieren, etc.) | 1435 ± 10 | 0,99 | 1,0 ± 0,2 | 20 | 70 | VARIABLE Organe ohne Sprenkel (Magen, Eingeweide usw.) | 1400 ± 10 | 0,99 | 1,0 ± 0,2 | 20 | 70 | NEIN Körpergewebe | 1410 ± 10 | 1,00 | 1,5 ± 0,2 | 40 | 55 | NEIN/ NIEDRIG Kortikalknochen | 3000 ± 30 | 2,31 | 6,4 ± 0,3 | N/A | N/A | N/A Trabekelknochen | 2800 ± 50 | 2,03 | 21 ± 2 | N/A | N/A | N/A Thermische Eigenschaften von knochenähnlichem Material - Tabellenformat Wärmeleitfähigkeit | Volumetrische spezifische Wärmekapazität | Thermische Diffusivität | Thermischer Widerstand | Spezifische Wärme | Schallgeschwindigkeit 0.776 W/m-K | 1,040 MJ/m3-K | 0,746 mm2/s | 1,289 m-K/W | 0,978 J/g-°C | 3070 m/s HU-Werte von gewebeähnlichem Material - Tabellenformat Gewebetyp | HU-Wert (Durchschnitt) Körpergewebe | -25 Trabekelknochen | 800 Kortikalknochen | 1300 Aorta | 40 Hohlvene (Vena Cava) | 40 Luftröhre | 80 (Gewebeanteil), -1000 (luftgefüllter Teil) Lunge | -850 Bauchspeicheldrüse | 110 Zwerchfell | 80 Brustdrüsenfettgewebe | -25 Brustdrüsengewebe | 35 Gebärmutterhals | 50 Vaginalkanal | 50 Milz | 110 Nieren | 110 Blase | 35 Rektumwand | 100 Sigmoidkolonwand | 100 Herz | 40 Gebärmutter | 50 Dick-/Kleindarm | 80 (Gewebeanteil), -1000 (Luftanteil) Caractéristiques / spécifications techniques

• Handelsname: Adult Female Torso (Dynamic)
• SKU: TO-A06
• Erhältliche Torso-Modelle: Weiblich (Dynamisch), Weiblich (Standard)
• Verfügbare Bildgebungsmodell-Optionen: Röntgen-CT, US; Röntgen-CT, MRT
• Phantomabmessungen (Photonen-/Kernprodukt): ca. 29 x 14 x 11 Zoll (ca.)
• Versandgröße mit Hartschalenkoffer: ca. 46 x 36 x 17 Zoll
• Produktgewicht (Phantom): ca. 80 lbs; Versandgewicht mit Koffer: ca. 136 lbs
• Inbegriffene Artikel: Torso-Phantom für Erwachsene (dynamisch); Herzpumpe und Lungenpumpe (System auf der Basis installiert, wo zutreffend); Benutzerhandbuch/Montageanleitung; Hartschalenkoffer; 2 Jahre Garantie und Kundendienst
• Materialien: Weiches Harz auf Urethanbasis für Weichgewebe; patentierter keramikverstärkter Verbundstoff auf Epoxidbasis für synthetische Knochen
• MRI-Eigenschaften: realistische T2-Relaxationszeiten, T1-Werte ~100 ms (weniger realistisch)
• Kontrastkompatibilität: Medien auf Bariumsulfat-, Jod-, Gadolinium-, Mikroblasen- und Eisenoxidbasis
• Dynamikbereiche: Herz 0-200 BPM; Lunge 0-45 Atemzüge/min; Herzleistung bis zu 6 L/min pro Leistung; arterieller Druck bis zu 430 mmHg
