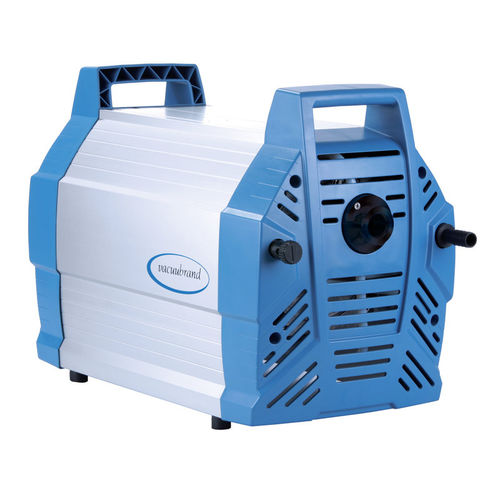

Labor-Vakuumpumpe MV 10C NT

Membranmehrstufigölfrei

Überblick

• Hervorragende Chemikalienbeständigkeit und hohe Dampfverträglichkeit
• Hoher Saugvermögen verkürzt Prozesszeiten selbst nahe dem Endvakuum
• Sehr geringe Vibrationen und niedrige Geräuschentwicklung
• Gutes Endvakuum auch mit geöffnetem Gasballast
• Optionale Lösemittelrückgewinnung (EK) zur Verbesserung der Umweltbilanz

Beschreibung

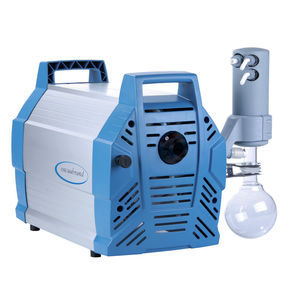

Vierstufige, ölfreie Chemie-Membranpumpen sind für das kontinuierliche Fördern korrosiver Gase und Dämpfe ausgelegt und erfüllen hohe Anforderungen an das Endvakuum. Die MV 10C NT verfügt über einen kompakten, achtzylindrigen vierstufigen Aufbau, der hohes Saugvermögen mit einem Endvakuum von 0.9 mbar kombiniert. Alle medienberührenden Bauteile bestehen aus chemikalienbeständigen Fluorkunststoffen. PTFE‑Sandwichmembranen und PTFE‑Ventile erhöhen Lebensdauer und Zuverlässigkeit. Mit dem Abgaswaste‑Kondensator (EK) ermöglicht die MV 10C NT +EK eine effiziente Lösemittelrückgewinnung. Optional ist ein Ansaugabscheider (AK) mit Glasflasche (Schutzbeschichtung) gegen Partikel und Flüssigkeitströpfchen verfügbar.

Produktkennwerte
Endvakuum: 0.9 mbar
Endvakuum mit Gasballast: 1.5 mbar
Max. Saugvermögen 50 Hz: 9.5 m³/h

Technische Daten und Grafiken
Max. Saugvermögen 50 Hz: 9.5 m³/h
Max. Saugvermögen 60 Hz: 5.6 cfm
Endvakuum: 0.9 mbar / 0.68 torr
Endvakuum mit Gasballast: 1.5 mbar / 1.1 torr
Anzahl Zylinder: 8
Anzahl Stufen: 4
Betriebstemperatur Umgebung: 10 °C bis 40 °C
Lagertemperatur: -10 °C bis 60 °C
Max. Auslassdruck (abs.): 1.1 bar
Anschluss Saugseite: Kleinflansch KF DN 25
Anschluss Druckseite: Schlauchstutzen DN 15 mm
Nennleistung Motor: 0.53 kW
Nenndrehzahl 50/60 Hz: 1650 min-1
Schutzart IEC 60529: IP 40
Abmessungen L x B x H: 533 × 260 × 359 mm
Gewicht: 28.1 kg
Geräuschpegel bei 50 Hz: 50 dBA
ATEX: II 3/- G Ex h IIC T3 Gc X (Internal Atmosphere only)
Nennspannungsbereich: 200-230 V
Netzfrequenz: 50-60 Hz

Zubehör / Optionen

• Abgaswaste‑Kondensator (EK) zur Lösemittelrückgewinnung
• Ansaugabscheider (AK) mit Glasflasche (Schutzbeschichtung)
• Steckeroptionen (CEE, UK, US) und Ersatzteilkits (Membranen und Ventile)

Caractéristiques / spécifications techniques

• Typ: vierstufige Chemie‑Membranpumpe, ölfrei, acht Zylinder
• Medienberührende Materialien: chemikalienbeständige Fluorkunststoffe
• Membranen: PTFE‑Sandwichmembranen für lange Lebensdauer
• Saugvermögen (50 Hz): 9.5 m³/h
• Endvakuum: 0.9 mbar (0.68 torr)
• Endvakuum mit Gasballast: 1.5 mbar (1.1 torr)
• Motorleistung: 0.53 kW, 1650 min-1 (50/60 Hz)
• Anschlüsse: Saugseite KF DN 25; Druckseite Schlauchstutzen DN 15 mm
• Max. Auslassdruck: 1.1 bar (abs.)
• Betriebs- und Lagertemperaturen: 10 °C bis 40 °C / -10 °C bis 60 °C
• Schutzart: IP 40
• Gewicht: 28.1 kg; Abmessungen (L×B×H): 533 × 260 × 359 mm
• Geräuschpegel: 50 dBA (50 Hz)
• ATEX: II 3/- G Ex h IIC T3 Gc X (Internal Atmosphere only)
• Lieferumfang: Pumpe komplett montiert, betriebsfertig, mit Anleitung
