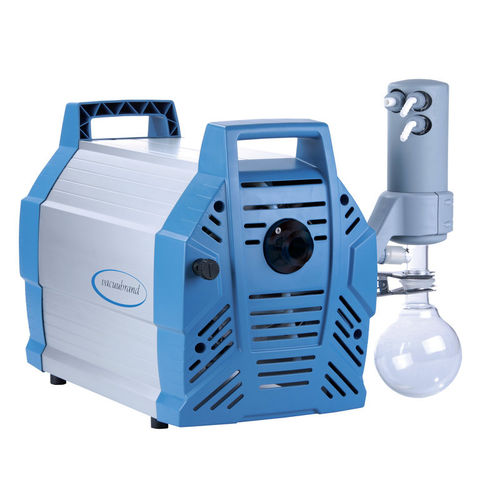

Labor-Vakuumpumpe MV 10C NT +EK

Membranmehrstufigölfrei

Beschreibung

• Hervorragende Chemikalien- und Dampfverträglichkeit
• Verkürzte Prozesszeiten durch sehr hohe Förderleistung auch nahe dem Endvakuum
• Sehr vibrationsarm und leise
• Gutes Endvakuum auch mit Gasballast
• Ausführungen +EK: Emissionskondensator für Lösemittelrückgewinnung

Produktzusammenfassung
Vierstufige Chemie-Membranpumpen bieten eine kontinuierliche, ölfreie Förderung korrosiver Gase und Dämpfe und erfüllen industrielle Anforderungen. Die vierstufige, achtzylindrige Bauweise der MV 10C NT kombiniert hohes Saugvermögen mit einem Endvakuum von 0,9 mbar bei kompakter Bauform. Alle medienberührenden Teile bestehen aus chemikalienbeständigen Fluorkunststoffen; PTFE-Sandwichmembranen erhöhen Zuverlässigkeit und Lebensdauer. Die Version +EK verfügt über einen druckseitigen Emissionskondensator zur Lösemittelrückgewinnung. Optional ist ein Ansaugabscheider (AK) aus Glas mit Schutzbeschichtung erhältlich.

Wesentliche Produktdaten

• Endvakuum: 0.9 mbar
• Endvakuum mit Gasballast: 1.5 mbar
• Max. Saugvermögen (50 Hz): 9.5 m³/h

Technische Daten und Abbildungen
Max. Saugvermögen 50 Hz: 9.5 m³/h
Max. Saugvermögen 60 Hz: 5.6 cfm
Endvakuum: 0.9 mbar / 0.68 torr
Endvakuum mit Gasballast: 1.5 mbar / 1.1 torr
Anzahl Zylinder: 8
Anzahl Stufen: 4
Umgebungstemp. min (Betrieb): 10 °C
Umgebungstemp. max (Betrieb): 40 °C
Umgebungstemp. min (Lagerung): -10 °C
Umgebungstemp. max (Lagerung): 60 °C
Max. Auslassdruck (abs.): 1.1 bar
Anschluss saugseitig: Kleinflansch KF DN 25
Anschluss druckseitig: Schlauchstutzen DN 8-10 mm
Anschluss Kühlwasser: 2 × Schlauchstutzen DN 6-8 mm
Nennleistung: 0.53 kW
Nenndrehzahl (50/60 Hz): 1650 min⁻¹
Schutzart IEC 60529: IP 40
Abmessungen (L × B × H): 528 × 387 × 395 mm
Gewicht: 28.3 kg
Geräuschpegel (50 Hz): 50 dBA
ATEX: II 3/- G Ex h IIC T3 Gc X (nur interne Atmosphäre)
NRTL Zertifizierung: Nein
Lieferumfang: Pumpenaggregat komplett montiert, betriebsfertig, mit Anleitung
Netzspannungsbereich 1: 200–230 V
Frequenz: 50–60 Hz

Eigenschaften / technische Spezifikationen

• Modell: MV 10C NT +EK
• Bauform: Vierstufige, achtzylindrige Chemie-Membranpumpe (ölfrei)
• Endvakuum (ohne Gasballast): 0.9 mbar
• Endvakuum (mit Gasballast): 1.5 mbar
• Saugvermögen (50 Hz): 9.5 m³/h
• Motorleistung: 0.53 kW
• Anschluss Saugleitung: KF DN 25
• Anschluss Druckleitung: Schlauchstutzen DN 8-10 mm
• Kühlwasseranschlüsse: 2 × DN 6-8 mm
• Abmessungen: 528 × 387 × 395 mm
• Gewicht: 28.3 kg
