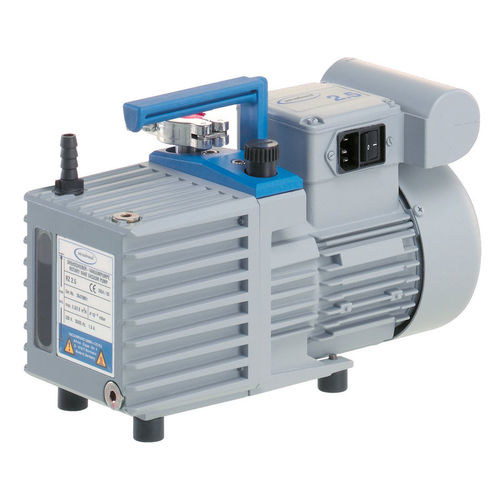

Labor-Vakuumpumpe RE 2.5

Drehschieberniedrige Durchflusskapazitätgeschmiert

Überblick

• Hohe Förderleistung bis nahe am Endvakuum
• Gutes Endvakuum auch mit Gasballast
• Vakuumdicht beim Abschalten — keine externe Anti-Rücksaugventil erforderlich
• Großes Ölvolumen für verlängerte Ölwechselintervalle
• Einfache Wartung dank Teleskopbauweise

Kurze Beschreibung
Die einstufigen Pumpen RE 2.5 sind leistungsstarke Drehschieberpumpen mit extra kompakter Bauweise und geringem Gewicht. Sie eignen sich für Labor- und Prozessanwendungen, die ein gutes Endvakuum bei mittlerem Gasdurchsatz erfordern und bei denen Platz und Gewicht begrenzt sind.

Technische Daten und Abbildungen
Max. Saugvermögen 50 Hz: 2.3 m3/h
Max. Saugvermögen 60 Hz: 1.65 cfm
Endpartialdruck (abs.) ohne Gasballast: 3 x 10^-1 mbar
Endvakuum: 3 x 10^-1 mbar / 2.3 x 10^-1 torr
Endvakuum mit Gasballast: 8 x 10^-1 mbar / 6 x 10^-1 torr
Anzahl Stufen: 1
Nennleistung: 0.1 kW
Nenndrehzahl (50/60 Hz): 1500 / 1800 min^-1
Anschluss saugseitig: Kleinflansch KF DN 16
Anschluss druckseitig: Schlauchwellenstutzen DN 8-10 mm
Ölfüllung: 0.40–1.00 l
Max. Auslassdruck (abs.): 1.1 bar
Betriebstemperatur: 12 °C bis 40 °C
Lagerungstemperatur: -10 °C bis 60 °C
Schutzart (IEC 60529): IP 40
Abmessungen (L x B x H): 390 x 156 x 240 mm
Gewicht: 12.8 kg
Geräusch (Schalldruck) bei 50 Hz: 48 dBA
Nennspannung: 230 V, 50-60 Hz

Charakteristiken / technische Spezifikationen

• Modell: RE 2.5
• Typ: einstufige Drehschieberpumpe
• Förderleistung (50 Hz): 2.3 m³/h
• Endvakuum (ohne Gasballast): 3 x 10^-1 mbar
• Endvakuum (mit Gasballast): 8 x 10^-1 mbar
• Sauganschluss: KF DN 16 (Kleinflansch)
• Druckanschluss: Schlauchstutzen DN 8-10 mm
• Ölfüllmenge: 0.40–1.00 l
• Leistung: 0.1 kW
• Nenndrehzahl: 1500 / 1800 min^-1 (50 / 60 Hz)
• Schutzart: IP 40
• Abmessungen: 390 x 156 x 240 mm
• Gewicht: 12.8 kg
• Schalldruckpegel: 48 dBA (50 Hz)
• Max. Auslassdruck (abs.): 1.1 bar

Lieferumfang

• Pumpe mit Öl gefüllt und komplett montiert, betriebsfertig, mit Anleitung

Anwendungen

• Vakuumaufgaben im Labor (Gefriertrocknung, Vakuumdestillation im mittleren Bereich)
• Evakuierung kleiner Volumina und Gasentleerung von Kammern und Geräten
• Prozessanwendungen mit mittlerem Gasdurchsatz und Bedarf an gutem Endvakuum

Wartung
Die Teleskopbauweise vereinfacht den Zugang zu internen Komponenten. Empfohlenen Öltyp und Füllstände beachten; durch das große Ölvolumen verlängern sich die Ölwechselintervalle, sie hängen jedoch von Betriebsbedingungen und Gasbelastung ab.
