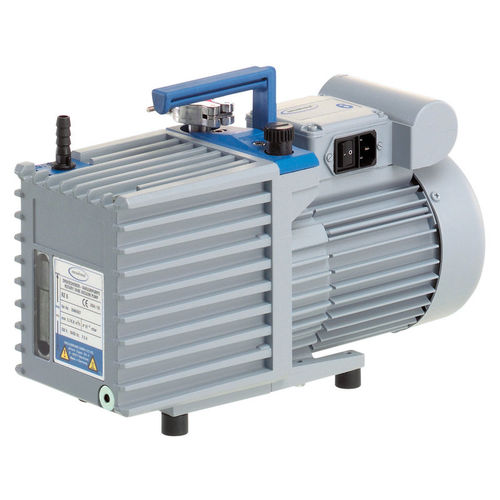

Labor-Vakuumpumpe RZ 6

Drehschiebermehrstufiggeschmiert

Überblick

• Hoher Förderstrom bis nahe am Endvakuum
• Gute Wasserdampfverträglichkeit durch wirksamen Gasballast; gutes Endvakuum auch mit Gasballast
• Vakuumdicht bei Abschaltung — keine externe Rückschlagschutzventil erforderlich
• Großes Ölvolumen für lange Wechselintervalle
• Teleskopbauweise erleichtert Wartung

Produktdetails

• Modell: RZ 6 (Drehschieberpumpe, 2-stufig)
• Endvakuum: 2 x 10^-3 mbar
• Endvakuum mit Gasballast: 1 x 10^-2 mbar
• Max. Saugvermögen (50 Hz): 5,7 m3/h
• Wasserdampfverträglichkeit mit Gasballast: 40 mbar
• Nennleistung: 0,18 kW
• Nenndrehzahl (50/60 Hz): 1500 / 1800 min⁻¹
• Anschluss saugseitig: Kleinflansch KF DN 16
• Anschluss druckseitig: Schlauchstutzen DN 8–10 mm
• Schutzart (IEC 60529): IP 40
• Lieferumfang: Pumpe mit Öl befüllt, komplett montiert, betriebsbereit, mit Anleitung

Beschreibung

• Kompakte, leichte zweistufige Drehschieberpumpe für Labor‑ und Prozessanwendungen, die ein gutes Endvakuum bei mittlerem bis erhöhtem Gasdurchsatz erfordern.
• Erhältlich in verschiedenen Ausführungen und Zubehörpaketen (z. B. Ölnebelabscheider, Absperrventil).
• Typische Anwendungen: Entgasen, Gefriertrocknung, Feinvakuumdestillation, Trockenschränke.

Technische Daten und Abbildungen (Schlüsselwerte)
Max. Saugvermögen 50 Hz: 5,7 m3/h
Max. Saugvermögen 60 Hz: 4,0 cfm
Endpartialdruck ohne Gasballast: 4 x 10^-4 mbar
Endvakuum: 2 x 10^-3 mbar / 1,5 x 10^-3 torr
Endvakuum mit Gasballast: 1 x 10^-2 mbar / 0,75 x 10^-2 torr
Anzahl Stufen: 2
Wasserdampfverträglichkeit mit Gasballast: 40 mbar
Betriebstemperatur Umgebung: 12 °C bis 40 °C
Lagerungstemperatur: -10 °C bis 60 °C
Max. Auslassdruck (abs.): 1,1 bar
Ölfüllmenge (B‑Oil) min.: 0,34 l
Ölfüllmenge (B‑Oil) max.: 0,73 l
Anschluss saugseitig: Kleinflansch KF DN 16
Anschluss druckseitig: Schlauchstutzen DN 8-10 mm
Nennleistung: 0,18 kW
Nenndrehzahl (50/60 Hz): 1500/1800 min^-1
Schutzart IEC 60529: IP 40
Abmessungen (L x B x H): 420 x 156 x 240 mm
Gewicht: 17,0 kg
Geräusch (Schalldruckpegel) bei 50 Hz: 50 dBA
Lieferumfang: Pumpe gefüllt mit Öl und komplett montiert, betriebsfertig, mit Anleitung.
