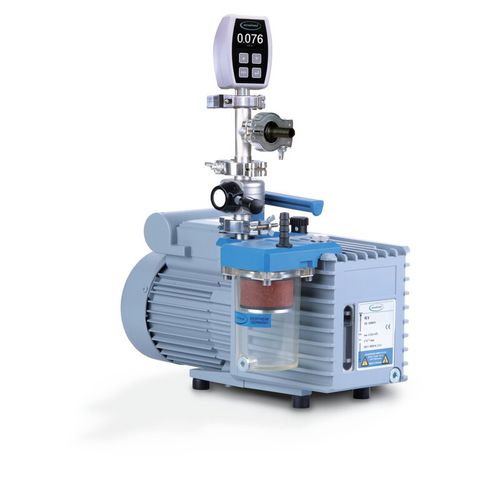

Labor-Vakuumpumpe RZ 6

Drehschiebergeschmiert

Überblick

• Hohes Saugvermögen bis nahe am Endvakuum
• Hohe Wasserdampfverträglichkeit durch wirkungsvollen Gasballast; auch mit Gasballast gutes Endvakuum
• Vakuumdicht beim Abschalten; kein externer Rückschlagschutz erforderlich
• Großes Ölvolumen: lange Intervalle zwischen Ölwechseln
• Einfache Wartung durch Teleskopbauweise

Produktbeschreibung
Die zweistufige Drehschieberpumpe RZ 6 vereint kompakte Abmessungen und geringes Gewicht mit einer Leistung, die für zahlreiche Labor- und Prozessanwendungen geeignet ist, bei denen ein gutes Endvakuum bei mittlerem bis erhöhtem Gasdurchsatz erforderlich ist. Das Gerät ist als betriebsfertiges Paket erhältlich und wird mit Öl gefüllt geliefert; optionale Komponenten sind Auspuff-Filter FO, Ventil VS 16 und der Vakuum-Controller VACUU·VIEW extended.

Technische Daten (Auszug)
Max. Saugvermögen 50 Hz: 5.7 m3/h
Max. Saugvermögen 60 Hz: 4.0 cfm
Endpartialdruck (abs.) ohne Gasballast: 4 x 10^-4 mbar
Endvakuum: 2 x 10^-3 mbar / 1.5 x 10^-3 torr
Endvakuum mit Gasballast: 1 x 10^-2 mbar / 0.75 x 10^-2 torr
Anzahl Stufen: 2
Vakuumanzeige / Controller: VACUU·VIEW extended
Wasserdampfverträglichkeit mit Gasballast: 40 mbar
Umgebungstemperatur Betrieb (unten): 12 °C
Umgebungstemperatur Betrieb (oben): 40 °C
Umgebungstemperatur Lagerung (unten): -10 °C
Umgebungstemperatur Lagerung (oben): 60 °C
Max. Auslassdruck (abs.): 1.1 bar
Ölfüllung (B-Oil) min.: 0.34 l
Ölfüllung (B-Oil) max.: 0.73 l
Anschluss Saugseite: Kleinflansch KF DN 16 / Schlauchstutzen DN 10 mm
Anschluss Druckseite: Schlauchstutzen DN 8-10 mm
Nennleistung: 0.18 kW
Nenndrehzahl 50/60 Hz: 1500/1800 min^-1
Schutzart IEC 60529: IP 40
Abmessungen (L×B×H): 420 × 230 × 240 mm
Gewicht: 17.8 kg
Schalldruckpegel bei 50 Hz: 50 dBA
Lieferumfang: Pumpe mit Öl gefüllt und komplett montiert, betriebsfertig; Bedienungsanleitung; Auspuff-Filter FO; Ventil VS 16; VACUU·VIEW extended.

Charakteristika / Spezifikationen

• Modell: RZ 6 (zweistufige Drehschieberpumpe)
• Saugvermögen (50 Hz): 5.7 m³/h
• Saugvermögen (60 Hz): 4.0 cfm
• Endvakuum (ohne Gasballast): 2 x 10^-3 mbar
• Endpartialdruck ohne Gasballast: 4 x 10^-4 mbar
• Endvakuum mit Gasballast: 1 x 10^-2 mbar
• Stufen: 2
• Wasserdampfverträglichkeit (mit Gasballast): 40 mbar
• Motorleistung: 0.18 kW
• Nenndrehzahl: 1500/1800 min^-1 (50/60 Hz)
• Anschluss Saugseite: KF DN 16 / Schlauchstutzen DN 10 mm
• Anschluss Druckseite: Schlauchstutzen DN 8–10 mm
• Ölmenge: 0.34–0.73 l
• Schutzart: IP 40
• Abmessungen: 420 × 230 × 240 mm
• Gewicht: 17.8 kg
• Schallpegel: 50 dBA (50 Hz)
• Netzspannung / Frequenz: 230 V / 50–60 Hz
