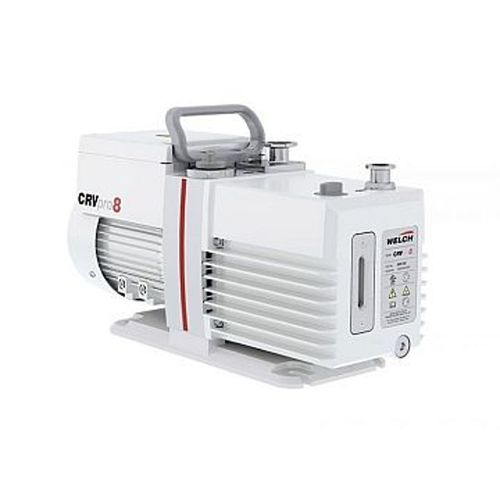

Labor-Vakuumpumpe CRVpro 8

Drehschiebergeschmiertmehrstufig

Übersicht

• Zweistufige Drehschieber-Vakuumpumpe mit Direktantrieb für Laboranwendungen und industrielle Vorpumpen.
• Verbraucht bis zu 36 % weniger Öl als vergleichbare Pumpen und arbeitet ca. 10 °C kühler, wodurch Korrosion reduziert wird.
• Bei ausgewählten Modellen um 40 % größeres Ölvolumen zur Verdünnung aggressiver Dämpfe; chemikalienbeständige Beschichtung schützt nicht bewegliche Teile.
• Maximale Förderleistung: 8 m3/h (133 l/min) bei 50 Hz. Enddruck (typisch, total): 2x10-3 mbar.

Wesentliche Konstruktionsmerkmale

• Gasballast zur Behandlung kondensierbarer Dämpfe.
• Erzwungene Ölschmierung für Lager und Schieber.
• Anti-Suckback-Mechanismus zum Schutz des Systems beim Abschalten.
• Thermischer Überlastschutz am Motor.

Anwendungen

• Gefriertrocknung (Lyophilisierung) und Trocknungsanwendungen im Labor.
• Vakuumöfen und Evakuierung von Kammern.
• Schlenk-Leitungen und allgemeines Laborvakuum.
• Vorpumpe für Turbomolekularpumpen und Entgasungssysteme.

Hinweise

• Direktantrieb-Drehschieberpumpen der CRVpro-Serie werden nicht empfohlen für langanhaltende Filtrationen, andauerndes Absaugen, das Trocknen von Elektrophorese-Gelen oder Aufgaben, die einen Dauerbetrieb über ~30 torr erfordern.

Technische Daten (ausgewählt)

PARAMETER | EINHEIT | CRVpro4 | CRVpro6 | CRVpro8 | CRVpro16 | CRVpro24
Freier Luftdurchsatz – @50 Hz | m3/h (l/min) | 4 (67) | 6 (100) | 8 (133) | 18.3 (305) | 26.2 (436)
Freier Luftdurchsatz – @60 Hz | CFM (l/min) | 2.8 (78) | 4.2 (118) | 5.6 (158) | 12.8 (363) | 18.3 (519)
Pumpgeschwindigkeit – @50 Hz | m3/h (l/min) | 3.8 (63) | 5.1 (85) | 7.3 (122) | 16.8 (280) | 24 (400)
Pumpgeschwindigkeit – @60 Hz | CFM (l/min) | 2.7 (77) | 3.7 (105) | 5.1 (143) | 11.9 (336) | 17 (480)
Enddruck – ohne Gasballast (teilweise) | mbar (Torr) | 5x10-4 (4x10-4) | 5x10-4 (4x10-4) | 5x10-4 (4x10-4) | 3x10-4 (2x10-4) | 3x10-4 (2x10-4)
Enddruck – ohne Gasballast (gesamt) | mbar (Torr) | 2x10-3 (1.5x10-3) | 2x10-3 (1.5x10-3) | 2x10-3 (1.5x10-3) | 3x10-3 (2x10-3) | 3x10-3 (2x10-3)
Enddruck – mit Gasballast (gesamt) | mbar (Torr) | 7x10-2 (5x10-2) | 7x10-2 (5x10-2) | 7x10-2 (5x10-2) | 6x10-3 (5x10-3) | 6x10-3 (5x10-3)
Anschlussflansche | DN | 16 KF | 16 KF | 16 KF | 25 KF | 25 KF
Umgebungstemperatur | °C | 10 - 40 | 10 - 40 | 10 - 40 | 10 - 40 | 10 - 40
Geräuschpegel (50 Hz) | dB(A) | ≤50 | ≤50 | ≤50 | ≤55 | ≤55
Ölkapazität | ml | 1150 | 1150 | 1000 | 2400 | 2200
Motordrehzahl | U/min (50/60 Hz) | 1450/1740 | 1450/1740 | 1450/1740 | 1450/1750 | 1450/1750
Motorleistung | kW (50/60 Hz) | 0.37/0.4 | 0.37/0.4 | 0.37/0.4 | 0.7/0.85 | 0.7/0.85
Gewicht | kg | 21 | 22 | 22.5 | 37 | 38.5
Abmessungen (L x B x H) | mm | 463/157/230* | 463/157/230* | 463/157/230* | 569/206/289 | 569/206/289
*Ohne Griff

Technische Spezifikationen

• Modell: CRVpro 8
• Marke: Welch Vacuum
• Zweistufig, Drehschieber, Direktantrieb.
• Maximale Förderleistung: 8 m3/h (133 l/min) @50 Hz.
• Enddruck (typisch, total): 2x10-3 mbar.
• Enddruck (ohne Gasballast, teilweise): 5x10-4 mbar (4x10-4 Torr).
• Ölkapazität: 1000 ml.
• Motor: 1450/1740 U/min (50/60 Hz), 0.37/0.4 kW.
• Geräuschpegel: ≤50 dB(A) bei 50 Hz.
• Anschlussflansch: 16 KF.
• Betriebstemperaturbereich: 10–40 °C.
• Gewicht: 22,5 kg.
• Abmessungen (L x B x H): 463 x 157 x 230 mm (ohne Griff).
