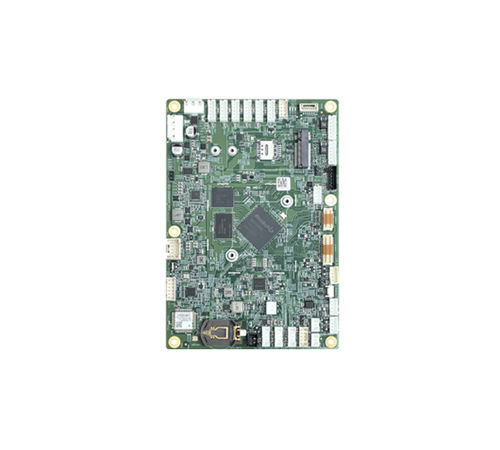

Steuerungsmodul R3-RK356802

DatenübertragungBildauswertungzur Datenverarbeitung

Produktbeschreibung
Das R3-RK356802 ist eine ARM‑Hauptplatine basierend auf dem Rockchip RK3568 (Quad‑Core Cortex‑A55), integriert Mali‑G52 GPU und 1TOPS INT8 NPU. Es bietet HDMI/RGB/LVDS Dreifach‑Ausgänge, zahlreiche serielle Schnittstellen und 2×CAN für industrielle Steuerung, AIoT und Embedded‑Anwendungen.

Hauptfunktionen

• Rockchip RK3568 SoC, 4×Cortex‑A55 bis 2,0 GHz
• Kompaktes ARM‑Hauptplatinen‑Formfaktor
• Mali‑G52 GPU und 1TOPS INT8 NPU für On‑Device AI‑Inference
• Onboard LPDDR4 1GB; Speicher: eMMC 8GB + microSD
• 1×HDMI + 1×RGB + 1×LVDS (8‑Bit Single/Dual), Dreifach‑Display
• Schnittstellen: 2×RS232 + 7×TTL‑5V (+ optional RS232 als TTL), 2×CAN, SPI, I2C
• Optionales M.2 für 4G/5G, WiFi6 und Bluetooth; Batterieaufladung; Betriebstemperatur 0–60°C

Detaillierte Produktbeschreibung
Die R3-RK356802 verwendet den Rockchip RK3568 Prozessor (4×Cortex‑A55, bis 2,0 GHz), Mali‑G52 GPU und 1TOPS INT8 NPU. Speicher: LPDDR4 1GB onboard; eMMC 8GB + microSD. HDMI bis 3840×2160@60Hz; RGB 800×480/800×600; LVDS Single/Dual 8‑Bit von 800×600 bis 1920×1080. Kommunikation: 2×RS232 (Touchscreen‑Support), 7×TTL‑5V, optionaler RS232 als TTL, 2×CAN, 1×SPI, 1×I2C (Touchscreen‑Support). USB: 2×USB2.0 (1 Debug, 1 zu HUB). Audioverstärker für 4Ω‑3W Lautsprecher. Netzwerk: 1×Gigabit RJ45. Optionale Module: WiFi6, Bluetooth, M.2 4G/5G. Zusätzliche Funktionen: Software‑Einschaltung, 1×Mikrofon, 1×12V Lüfteranschluss, Hardware‑Watchdog, nurse‑call GPIO Simulation, Batterieaufladung. Stromversorgung: Eingang 15V/6.67A oder 18V/2.22A; Ausgänge 5V/3A und 12V/3A. OS Unterstützung: Linux und Buildroot.

Spezifikationen
Modell: R3-RK356802
Prozessor: Rockchip RK3568 + RK809, 4×Cortex‑A55, bis 2,0 GHz
GPU: Mali‑G52
GPU‑API: OpenGL ES1.1/2.0/3.2, Vulkan1.1, OpenCL2.0
NPU: INT8, 1TOPS
Speicher: LPDDR4 1GB onboard
Speicherplatz: eMMC 8GB + 1×microSD
M.2 Slot: 1×M.2 für 4G/5G
Displayausgänge: 1×HDMI (3840×2160@60Hz) + 1×RGB (800×480/800×600) + 1×LVDS (8‑Bit Single/Dual, 800×600–1920×1080)
Serielle Ports: 2×RS232 (Touchscreen) + 7×TTL‑5V + optionaler RS232 als TTL
CAN: 2×CAN
SPI: 1×SPI
I2C: 1×I2C (Touchscreen)
USB: 2×USB2.0 (1 Debug, 1 zu HUB)
Audio: Verstärker für 4Ω‑3W Lautsprecher
Netzwerk: 1×RJ45 10/100/1000M
Drahtlos: optional WiFi6, Bluetooth; M.2 für 4G/5G
Weitere: Software‑Einschaltung, 1×Mikrofon, 1×12V Lüfteranschluss, Hardware‑Watchdog, nurse‑call GPIO, Batterieaufladung
Stromversorgung Eingang: 15V/6.67A oder 18V/2.22A
Stromversorgung Ausgang: 5V/3A + 12V/3A
Batterieladung: Laden im Betrieb 1.2A, im Ruhezustand 2.2A; unterstützt 11.1V‑4800mAh und 14.8V‑2600mAh
Betriebstemperatur: 0–60°C
Lagertemperatur: -20–70°C
Betriebsfeuchte: 5%–85% (0–45°C nicht kondensierend)
Lagerfeuchte: 5%–95% (-40–85°C nicht kondensierend)
PCB‑Farbe: grün
OS: Linux / Buildroot

Technische Daten

• SoC: Rockchip RK3568 + RK809, 4×Cortex‑A55, bis 2,0 GHz
• GPU/NPU: Mali‑G52; 1TOPS INT8
• Speicher/Flash: LPDDR4 1GB onboard; eMMC 8GB + microSD
• Displays: HDMI 4K@60Hz, RGB, LVDS 8‑Bit
• I/O: mehrere RS232/TTL, 2×CAN, SPI, I2C, 2×USB2.0
• Netzwerk: Gigabit Ethernet; optional WiFi6/Bluetooth/M.2 4G/5G
• Strom: mehrere Eingänge, onboard 5V/3A und 12V/3A Ausgänge; Batterieladung
• Umgebung: Betrieb 0–60°C; Lagerung -20–70°C
• OS: Linux / Buildroot
