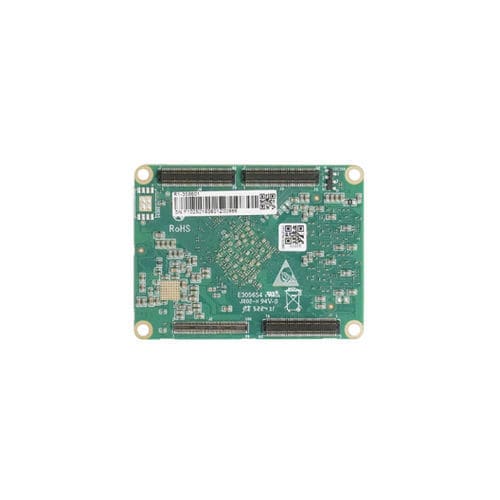

Modul zur Datenverarbeitung R1-358801

DatenerfassungBildauswertungUSB

Produktübersicht
Das R1-358801 ist ein kompaktes ARM‑Coreboard auf Basis des Rockchip RK3588 Octa‑Core 64‑Bit SoC (4×Cortex‑A76 + 4×Cortex‑A55) im 8nm‑Verfahren, bis zu 2,4GHz. Mit Abmessungen von 66×50mm und einem TDP‑Bereich von 0,4–12W eignet es sich für eingebettete industrielle Systeme mit hoher Rechenleistung und Energieeffizienz. Unterstützt Android und Linux.

Technische Details
Auf dem Board befinden sich LPDDR4 4GB RAM und eMMC 32GB Speicher. Grafik und KI: Mali‑G610 MP4 GPU und 6TOPS NPU. Multimedia: HDMI2.1 Ausgabe bis 8K@60Hz oder 4K@120Hz; MIPI‑DSI bis 4K@60Hz; HDMI2.0 Eingang für Videoerfassung. Videoencode bis 8K@30FPS (H.264/H.265); Videodecode bis 8K@60FPS (H.265/VP9), 8K@30FPS (H.264), 4K@60FPS (AV1). Schnittstellen: PCIe3.0 (2×x2 + 1×x4 + 4×x1), 2×Gigabit Ethernet, 3×SATA3.0, 3×USB3.1 Gen1, 4×USB2.0, 1×2‑Kanal I2S, 15×GPIO, 8×UART, 4×I2C, 3×PWM, 1×SDMMC, MIPI DSI/CSI und unabhängiger Watchdog. Backplane‑Versorgung 4V (±5%). Betriebstemperatur 0–60°C; Lagerung -20–70°C.

Hauptmerkmale

• RK3588 Octa‑Core bis 2,4GHz, 8nm‑Fertigung
• Kompaktes Coreboard 66×50mm
• On‑board 4GB LPDDR4 + 32GB eMMC
• HDMI2.1 8K‑Ausgang und 8K Encode/Decode
• PCIe3.0 Erweiterung, Dual Gigabit LAN und 3×SATA3.0

Anwendungsgebiete
Geeignet für AIoT Edge‑Computing, industrielle Steuerungen, intelligente Bildverarbeitung, Digital Signage, Videobearbeitung und andere ARM‑basierte Embedded‑Szenarien.

Spezifikationen (Kurzfassung)

• Modell: R1-358801
• Prozessor: Rockchip RK3588, 4×Cortex‑A76 + 4×Cortex‑A55, bis zu 2,4GHz
• Speicher/Flash: On‑board LPDDR4 4GB + eMMC 32GB
• Grafik/NPU: Mali‑G610 MP4; 6TOPS NPU
• Display & Video: HDMI2.1 bis 8K@60Hz; MIPI‑DSI bis 4K@60Hz; HDMI2.0 Eingang; Encoding/Decoding wie angegeben
• Schnittstellen: PCIe3.0 Multi‑Lane, 3×SATA3.0, 3×USB3.1 Gen1, 4×USB2.0, 2×Gigabit LAN, MIPI DSI/CSI, GPIO/UART/I2C/PWM
• Strom & Temperatur: Backplane 4V (±5%); Betrieb 0–60°C; Lagerung -20–70°C
• Betriebssystem: Android / Linux
