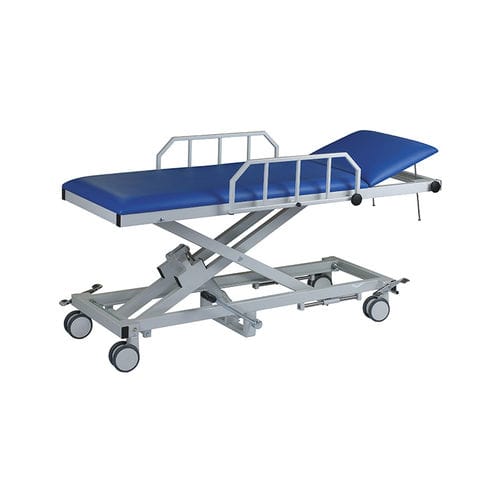

Transport-Fahrtrage H-AWL series

hydraulischhöhenverstellbar2 Ebenen

Produktbeschreibung Die hydraulisch höhenverstellbaren Patiententransportliegen von AGA Sanitätsartikel bieten eine mobile, netzunabhängige Lösung mit integrierter Fußpumpe. Klappbare Seitengitter dienen als Fallschutz und ermöglichen das Betreten von beiden Seiten. Große Doppellenkrollen Ø125 mm sind durch Gestänge verbunden und können zentral über diagonal angeordnete Fußpedale mit Farbkennzeichnung (Grün = fahrbereit, Rot = verriegelt) freigegeben oder festgestellt werden.

Vorteile / Einsatzbereiche

• Erleichtert Schieben und Lenken für das medizinische Personal.
• Vereinfacht Umlagerungen zwischen OP-, Therapie- und Transportliegen mit unterschiedlichen Höhen.
• Erhöht den Komfort beim Auf- und Absteigen der Patienten durch Höhenverstellung und klappbare Seitengitter.

Wesentliche Merkmale

• Erhältliche Breiten und Bestellnummern: 650 mm — H-AWL 1065/Y 980 und H-AWL 2065/Y 980; 800 mm — H-AWL 1080/Y 980 und H-AWL 2080/Y 980.
• Zwei klappbare Seitengitter ca. 760 x 250 mm (L x H), mit federbelasteten Handrädern arretierbar; Gesamtbreiten: 795 mm (650 mm Liege) bzw. 975 mm (800 mm Liege).
• Polsterrahmen aus Blankstahl: lackierte oder verchromte Ausführung; Höhenmechanik und Bodenrahmen nur lackiert lieferbar.
• Polsterstärke 64 mm (2 Segmente: Kopf- und Hauptfläche).
• Hydraulischer Höhenbereich 500–980 mm, Fußpumpe; zweite Fußpumpe als Option (FPH-10); Tragfähigkeit bis 200 kg.
• Kopfteil stufenlos bis +40° verstellbar (Klemmstangen); optionale Gasfeder-Kopfteilverstellung (KVG) nicht nachrüstbar.
• Doppellenkrollen Ø125 mm mit Zentralverriegelung; Rollen sind durch Gestänge verbunden und über Kopf-/Fußpedale bedienbar.

Technische Daten — Polsterbreite 650 mm
Bestellnummern: H-AWL 1065/Y 980 / H-AWL 2065/Y 980
Rahmen: Lack / Chrom
Länge (Kopfteil / Liegefläche): 1.900 mm — 500 / 1.400 mm
Breite: 650 mm (795 mm mit Seitengittern)
Seitengitter: 760 x 250 mm (L x H), drehbar
Höhenverstellung: 500–980 mm (hydraulisch)
Polstersegmente: 2
Polsterstärke: 64 mm
Kopfteilverstellung: +40° (Klemmstangen)

Belastbarkeit: 200 kg
Laufrollen: Ø125 mm, Doppellenkrollen mit Zentralverstellung

Technische Daten — Polsterbreite 800 mm
Bestellnummern: H-AWL 1080/Y 980 / H-AWL 2080/Y 980
Rahmen: Lack / Chrom
Länge (Kopfteil / Liegefläche): 1.900 mm — 500 / 1.400 mm
Breite: 800 mm (975 mm mit Seitengittern)
Seitengitter: 760 x 250 mm (L x H), drehbar
Höhenverstellung: 500–980 mm (hydraulisch)
Polstersegmente: 2
Polsterstärke: 64 mm
Kopfteilverstellung: +40° (Klemmstangen)
Belastbarkeit: 200 kg
Laufrollen: Ø125 mm, Doppellenkrollen mit Zentralverstellung

Standardausstattung

• Fahrgestell mit Zentralverstellung und vier Doppellenkrollen Ø125 mm, verbunden durch Gestänge; diagonale Fußpedale mit Farbkennzeichnung.
• Zwei klappbare Seitengitter ca. 760 x 250 mm, arretierbar durch federbelastete Handräder.

Zubehör & Zusatzoptionen (Auszug)

• FPH-10 — zweiter Fußhebel mit Übertragungswelle zur Bedienung von beiden Seiten.
• INF-1720/VA — Infusionshalter aus CrNi-Stahl, Infusionsstange 1.700 mm, Kreuz mit 4 Haken, Befestigungsklemme links/rechts.
• KVG — Kopfteilverstellung per Gasfeder mit Entriegelungstaste am Polster (nicht nachrüstbar).
• P-2065/A / P-2080/A — Papierrollenhalter für 650 mm / 800 mm (verchromt).
• SL-AWL — Schock-/Trendelenburg-Verstellung ca. 11° per Gasfeder (nicht nachrüstbar).
• Weitere Optionen: OP-Schienen, Schiebegriffe, umlaufender Kantenschutz, Wandabweiserringe, Patienten Gurte, Lagerungshilfen, Gesichtsausschnitt und gepolsterter Einsatz.

Hinweise Die Rahmenbezeichnungen beziehen sich auf den Polsterrahmen und die Seitengitter; Höhenverstellmechanismus und Bodenrahmen werden nur in lackierter Ausführung geliefert. Lackfarben verfügbar (Hellgrau RAL 7035, Weißaluminium RAL 9006, Reinweiß RAL 9010). Auswahl an Polsterfarben und leitfähiger MEDISTAT-Bezug erhältlich.

Technische Spezifikationen

• Serien-/Modellpräfix: H-AWL
• Höhenverstellung: hydraulisch, 500–980 mm
• Belastbarkeit: 200 kg
• Polsterstärke: 64 mm (2-teilig)
• Kopfteil: stufenlos bis +40° (Klemmstangen)
• Seitengitter: ca. 760 x 250 mm (L x H), drehbar
• Laufrollen: Ø125 mm Doppellenkrollen mit Zentralverstellung
• Verfügbare Breiten: 650 mm (795 mm mit Seitengittern) und 800 mm (975 mm mit Seitengittern)
• Rahmenfinish: lackiert oder verchromt (Polsterrahmen); Höhenmechanik/Bodenrahmen lackiert
