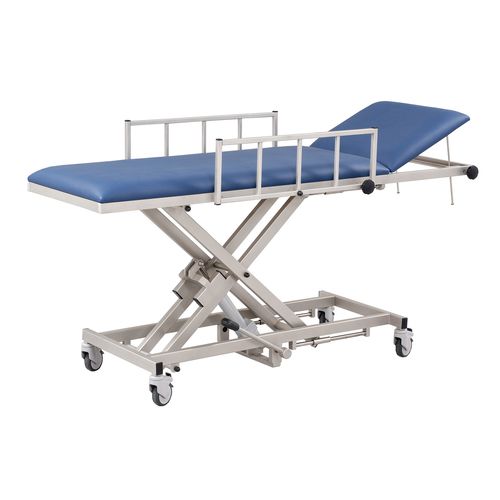

Fahrtrage für IRM H-AWL 3065/Y 980VA

Transporthydraulischhöhenverstellbar

Produktübersicht
Die hydraulisch höhenverstellbaren MRT-Patiententransportliegen wurden speziell für den Einsatz in der Magnetresonanz (MRT/MR) entwickelt. Gestelle bestehen aus Edelstahl bzw. Aluminium- und Messing-Komponenten mit geringem Restmagnetismus. Ein Einsatz an MR-Systemen bis 7 Tesla ist möglich. Zum Lieferumfang gehören zwei Seitengitter als Fallschutz. Die Hydraulik wird netzunabhängig über eine Fußpumpe bedient, was fahrbare Einsatzflexibilität ermöglicht.

Vorteile

• Netzunabhängige Höhenverstellung per Fußpumpe (Hydraulik) – jederzeit und überall betätigbar.
• Fahrbar mit feststellbaren Lenkrollen für flexiblen Patiententransport.
• Geringer Restmagnetismus des Gestells – sicher einsetzbar bis 7 Tesla.
• Seitengitter als Fallschutz, verstellbar und fixierbar.

Betriebsbedingungen / Einsatzgrenzen

• Statisches Magnetfeld maximal 7 Tesla oder geringer.
• Räumlicher Gradient maximal 10 T/m oder geringer.
• Die Liege darf in Schieberichtung zum Magneten mit Kopf-/Fußstirnseite die Grenzlinie von 10 T/m nicht überschreiten.

Eigenschaften

• Lenkrollen Ø 100 mm; alle vier Rollen sind in Dreh- und Laufrichtung total feststellbar.
• Zwei Polsterbreiten verfügbar: 650 mm (Bestell-Nr.: H-AWL 3065/Y 980VA) und 800 mm (Bestell-Nr.: H-AWL 3080/Y 980VA).
• Seitengitter ca. 800 x 250 mm (L x H), drehbar; Absenken auf Polsterhöhe möglich; Fixierung per federnd gelagerten Handrädern mit Fixierbolzen.
• Stahlrohrgestell aus Edelstahl mit geringem Restmagnetismus.
• Hydraulische Höhenverstellung 620 - 980 mm, Bedienung per Fußpumpe; Fußpumpe links oder rechts montierbar; zweite Fußpumpe als Option (Bestell-Nr.: FPH-30).
• Polster: 2-teilig, Polsterstärke Kopfteil und Liegefläche jeweils 64 mm.
• Kopfteilverstellung stufenlos bis +40°; Arretierung über Klemmgriff/Klemmstangenmechanismus.

Zur Standardausführung gehören

• Ein Satz Laufrollen (vier Lenkrollen Ø 100 mm, alle feststellbar).
• Zwei Seitengitter 800 x 250 mm (L x H), drehbar und fixierbar, verstellbar nach oben/unten.

Technische Details (Tabelle)
Bestellnummern: H-AWL 3065/Y 980VA | H-AWL 3080/Y 980VA
Gestell: Edelstahl
Längen (Kopfteil/Liegefläche): 1.900 mm – 500 / 1.400 mm
Breiten: 650 mm (795 mm mit Seitengittern) | 800 mm (975 mm mit Seitengittern)
Seitengitter: 800 x 250 mm (L x H), drehbar
Höhenverstellung: 620 - 980 mm (Hydraulik)
Polstersegmente: 2-teilig
Polsterstärke: 64 mm
Kopfteilverstellung: +40° (Klemmstangen)
Belastbarkeit: 200 kg
Laufrollen: Ø 100 mm, alle vier mit Feststeller

Farben & Bezüge
Verwendete Kunstleder zeichnen sich durch Reißfestigkeit, Strapazierfähigkeit, Langlebigkeit, gute Reinigungseigenschaften und Beständigkeit gegenüber Desinfektionsmitteln aus. Als Standardbezug kommt u. a. die Kollektion VOWAled Pisa (Vowalon) zum Einsatz; weitere Bezüge / Farben auf Anfrage (Bezug durch Kunden möglich, dann Typenvariante ohne Rückgaberecht).

Zubehör & Optionen (Auszug)

• FPH-30: MR-Fußhebel mit Übertragungswelle und Verbindungsstück (Bedienung der Hydraulik von beiden Seiten).
• INF-1720/VA: Infusionsständer aus CrNi-Stahl, 1.700 mm, mit anschraubbarem Befestigungskloben.
• P-3050/A / P-3070/A: Papierrollenhalter (für 650 mm bzw. 800 mm Breite) mit Anbausätzen.
• PG-220 / PG-260: Patientengurt für 650 mm bzw. 800 mm breite Liegen, Kunstleder mit Klettverschluss.
• ULKRS-4022: Umlaufender Rammschutz / Kantenschutz, Schwarz, ca. 40 x 22 mm, mit Aluminium-Einlage (an Polsterrahmen und Seitengittern montiert).

Caractéristiques / spécifications techniques

• Serie / Modellfamilie: H-AWL (z. B. H-AWL 3065/Y 980VA, H-AWL 3080/Y 980VA).
• Gestellmaterial: Edelstahl (geringer Restmagnetismus).
• Höhenverstellung: 620–980 mm (Hydraulik, Fußpumpe).
• Belastbarkeit: 200 kg.
• Polsteraufbau: 2-teilig, Polsterstärke 64 mm.
• Kopfteilverstellung: stufenlos bis +40° (Klemmstangenmechanismus).
• Seitengitter: 800 x 250 mm, drehbar, mit Fixierbolzen.
• Laufrollen: Ø 100 mm, alle vier mit Feststeller.
• Abmessungen (L x B): 1.900 mm x 650 mm (795 mm mit Seitengittern) bzw. 1.900 mm x 800 mm (975 mm mit Seitengittern).
