Schlauch zur Herstellung medizinischer Geräte Imavac®

SilikonEdelstahlSpiral

Übersicht

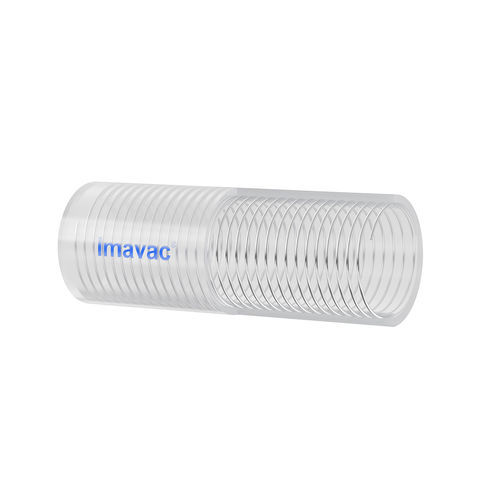

Imavac® ist ein platinvernetzter Silikonschlauch, verstärkt mit einer helikalen Drahtwicklung aus SS 316L. Er bietet verbesserte Transparenz zur Sichtkontrolle des Mediums, Knickschutz und ist für den Materialtransport unter Hochvakuum in pharmazeutischen und Lebensmittel-Anwendungen ausgelegt. Imavac® ist Imafit® (Polyestergeflecht-Schlauch) bei hohen Druck- und Hochvakuumanforderungen überlegen und ist auch in antistatischer Ausführung erhältlich.

Anwendungen

• Pharmazeutische Verfahren
• Pulver- und Flüssigkeitstransfer
• Hochvakuum-Transportsysteme
• Anschlüsse an Wägezellen
• Lebensmittelverarbeitung und Bulk-Transfer
• Biotechnologische Produktionslinien

Zertifizierungen

• TOXIKON Base E&L-Studien auf dem Innenliner verfügbar
• NSF-51 Zertifizierung auf Harzliner
• Entspricht US FDA 21 CFR 177.2600 (Lebensmittelqualität)
• USP Klasse VI konform
• ISO 10993 Biokompatibilität
• RoHS zertifiziert — frei von eingeschränkten Schwermetallen
• Ohne Phthalate, Bisphenol und flüchtige Weichmacher
• TSE/BSE-Zertifizierung — frei von tierischen Materialien

Hauptmerkmale

• Platinvernetzte Silikonkonstruktion
• SS 316L helikale Drahtverstärkung für Vakuum- und Druckbeständigkeit
• Verbesserte Transparenz zur visuellen Durchflussüberwachung
• Knickfeste Ausführung
• Antistatische Option zur Ableitung statischer Ladungen
• Kein Einfluss auf Geschmack oder Geruch des Fördergutes
• Chargenrückverfolgbarkeit
• Temperaturbereich: -80 °C bis 230 °C
• Verfügbar mit SS 316L Tri‑Clamp Anschluss, Ra ≤ 0,5 am Innendurchmesser
• Sterilisierbar durch Autoklav, Ethylenoxid‑Gas und Gammastrahlung

Standardgrößen verfügbar
# | PART NO. | GRÖSSE IN MM (ID x OD) | GRÖSSE IN ZOLL (ID) | MAX ARBEITSDRUCK (IN BAR) @ 27°C | MIN PLATZDRUCK (IN BAR) @ 27°C | BIEGERADIUS (IN MM) | VAKUUM Hg @ 70°F/27°C (IN MM)
1 | 0613VC | 6 x 13 | ¼” | 12.0 | 48 | 50 | 760
2 | 0916VC | 9 x 16 | 11/32” | 11.5 | 48 | 60 | 760
3 | 1220VC | 12 x 20 | ½” | 10.5 | 45 | 70 | 760
4 | 1624VC | 16 x 24 | 5/8” | 10.0 | 35 | 80 | 760
5 | 1927VC | 19 x 27 | ¾” | 8.5 | 30 | 90 | 760
6 | 2535VC | 25 x 35 | 1” | 8.5 | 30 | 125 | 760
7 | 3242VC | 32 x 42 | 1¼” | 8.0 | 27.5 | 140 | 600
8 | 3850VC | 38 x 50 | 1½” | 7.5 | 25 | 170 | 600
9 | 5062VC | 50 x 62 | 2” | 6.0 | 22.5 | 240 | 550
10 | 6476VC | 64 x 76 | 2½” | 4.0 | 20 | C/P | 500
11 | 7587VC | 75 x 87 | 3” | 3.0 | 15 | C/P | 400
12 | 100112VC | 100 x 112 | 4” | 2.0 | 10 | C/P | 400

Technische Spezifikationen

• Material: platinvernetztes Silikon
• Verstärkung: SS 316L helikaler Draht
• Verbesserte Transparenz zur Durchflussvisualisierung
• Knickfestigkeit für flexible Verlegung
• Vorgesehene Verwendung: Materialtransport unter Hochvakuum in pharmazeutischen und lebensmitteltechnischen Prozessen
• Antistatische Option zur Ableitung elektrischer Ladungen
• Temperaturbereich: -80 °C bis 230 °C
• Sterilisation: Autoklav, Ethylenoxid‑Gas, Gammastrahlung
• Konformität: FDA 21 CFR 177.2600 (Lebensmittelqualität), USP Klasse VI, ISO 10993, NSF-51 (Harzliner), RoHS
• Frei von Phthalaten, Bisphenol und flüchtigen Weichmachern; TSE/BSE-frei
• Chargenrückverfolgbarkeit
