Schlauch zur Herstellung medizinischer Geräte Imawrap-C™

SilikonEdelstahlPolyester

Übersicht

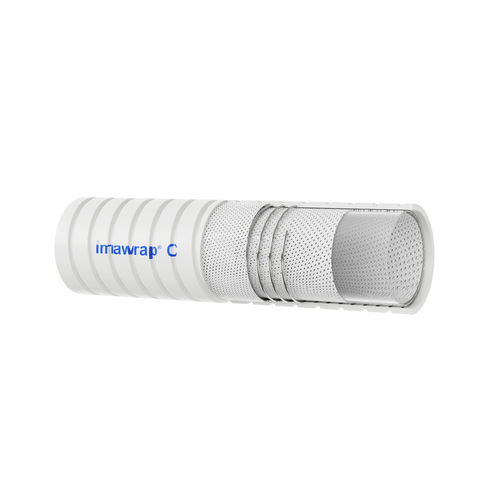

Imawrap-C™ ist ein innen glatter, platinvernetzter Silikonschlauch, verstärkt mit SS316L Spiraldraht und vier Lagen hochwertigem Polyestergewebe, mit einer gewellten Silikon-Außenabdeckung. Die mehrfachen Polyesterlagen erhöhen den Berstdruck und verbessern die Knickfestigkeit. Der Schlauch ist für hochdruckfähige Dampfübertragung und hygienische Materialförderung in Pharma-, Biotech- und Lebensmittelanwendungen vorgesehen.

Anwendungen

• Pharmazeutische Verarbeitung
• Lebensmittelverarbeitung
• Anwendungen mit Wägesensoren (Load Cell)
• CIP- und WFI-Transfer
• Schüttgut-Pulverförderung
• Kosmetik- und Ultrapurwasser-Transfer
• Hochdruck-Dampfübertragung

Zertifizierungen

• Toxikon-basierte E&L-Studien für die Innenauskleidung verfügbar
• NSF-51-Zertifizierung für Harzliner
• Entspricht US FDA 21 CFR 177.2600 (Lebensmittelstandard)
• Entspricht USP Klasse VI
• Entspricht ISO 10993-1
• RoHS; frei von Phthalaten / Bisphenol / flüchtigen Weichmachern; TSE / BSE-Zertifizierung
• Animal Origin Certification (frei von tierischen Materialien)
• USFDA DMF-Akkreditierung Nr. 26201
• Komplettes Validierungspaket auf Anfrage verfügbar

Hauptmerkmale

• Hohe Betriebsdruckbewertung für sicheren Materialtransport
• Ausgelegt für Anwendungen mit hoher Vakuumbewertung
• Exzellente Flexibilität und Knickresistenz
• Chargenrückverfolgbarkeit
• Temperaturbereich: -55 °C bis 220 °C
• Erhältlich mit SS316L Tri-Clamp-Anschluss (optional)
• Sterilisierbar durch Autoklav, CIP & SIP, Ethylenoxidgas und Gammastrahlung

Standardgrößen verfügbar (Katalog)
# | KATALOG-NR. | GRÖSSE IN MM (ID x OD) | GRÖSSE IN ZOLL (ID) | MAX. BETRIEBSDRUCK (IN BAR) @ 27°C | MIN. BERSTDRUCK (IN BAR) @ 27°C | MIN. BIEGERADIUS (IN MM) | VAKUUM Hg @ 70°F/27°C (IN MM)
1 | 1222WP | 12 x 22 | ½” | 16 | 34 | 40 | FULL
2 | 1628WP | 16 x 28 | 5/8” | 14 | 34 | 50 | FULL
3 | 1930WP | 19 x 30 | ¾” | 13 | 34 | 60 | FULL
4 | 2538WP | 25 x 38 | 1” | 10.5 | 32 | 90 | FULL
5 | 3246WP | 32 x 46 | 1¼” | 10 | 32 | 90 | 500
6 | 3852WP | 38 x 52 | 1½” | 9.5 | 30 | 110 | 400
7 | 5064WP | 50 x 64 | 2” | 8 | 30 | C/P | 300
8 | 6478WP | 64 x 78 | 2½” | 6.5 | 25 | C/P | C/P
9 | 7590WP | 75 x 90 | 3” | 5 | 20 | C/P | C/P

Technische Spezifikationen

• Innenauskleidung: innen glatt, platinvernetzter Silikonliner
• Verstärkung: SS316L Spiraldraht plus 4-lagige Polyestergewebewicklung
• Außenabdeckung: gewellte Silikon-Außenabdeckung
• Erhöhter Berstdruck durch mehrere Polyesterlagen
• Vorgesehene Verwendung: hohe Knickfestigkeit, Hochdruck-Dampfübertragung, Pharma, Biotech, Lebensmittel, CIP/WFI, Schüttgut, Kosmetik, Ultrapurwasser
• Temperaturbereich: -55 °C bis 220 °C
• Verfügbare Anschlüsse: SS316L Tri-Clamp (optional)
• Sterilisationsmethoden: Autoklav, CIP & SIP, Ethylenoxid, Gammastrahlung
• Normen/Zertifizierungen: US FDA 21 CFR 177.2600, USP Klasse VI, ISO 10993-1, NSF-51 (Resin-Liner), RoHS, TSE/BSE-frei, frei von tierischer Herkunft, USFDA DMF #26201
• Chargenrückverfolgbarkeit: Ja
• Ausgelegt für hohe Vakuumbewertung und exzellente Flexibilität
