Schlauch zur Herstellung medizinischer Geräte Imavacfit®

SilikonEdelstahlPolyester

Übersicht

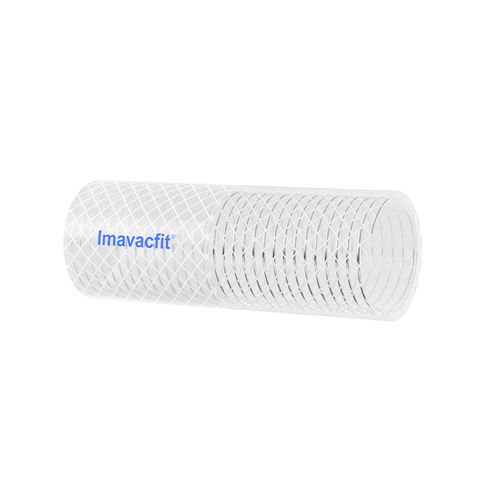

Imavacfit® ist ein platinvernetzter Silikonschlauch, verstärkt mit SS316L-Helixdraht und Polyestergeflecht, entwickelt für druckbeaufschlagten Fluidtransfer und Hochvakuumanwendungen. Er bietet eine höhere Berstdruckfestigkeit und verbesserte Vakuumbeständigkeit im Vergleich zu Imavac® bei gleichbleibender chemischer Verträglichkeit und hygienischen Eigenschaften für pharmazeutische, Lebensmittel- und Biotech-Umgebungen.

Anwendungen

• Pharmazeutische Verarbeitung
• Förderung von Pulvern und Flüssigkeiten
• Hochvakuum-Pumpensysteme
• Lebensmittelverarbeitung
• Anwendungen mit Wägezellen (Load Cell)
• Biotechnologie
• Schüttgut-Transfer
• Fermentationen und Bioreaktoren

Zertifizierungen

• TOXIKON E&L Basisstudien verfügbar für die Innenwand
• NSF-51 Zertifizierung für Resin-Liner
• Entspricht US FDA 21 CFR 177.2600 (Lebensmittelstandard)
• Entspricht USP Klasse VI
• Entspricht ISO 10993
• RoHS-konform, frei von eingeschränkten Schwermetallen
• Frei von Phthalaten, Bisphenol und flüchtigen Weichmachern
• TSE/BSE-Zertifizierung (ohne tierische Bestandteile)

Hauptmerkmale

• Höherer Berstdruck im Vergleich zu Imafit® und Imavac®
• Konzipiert für Anwendungen mit hoher Vakuumklassifizierung
• Antistatische Eigenschaften zur Ableitung elektrischer Ladungen
• Gibt keinen Geschmack oder Geruch ab
• Chargenrückverfolgbar
• Temperaturbereich: -80°C bis 230°C
• Optionale SS316L Tri-clover Anschlussmöglichkeit mit RA ≤ 0,5 am Innenlauf
• Sterilisierbar durch Autoklav, Ethylenoxidgas und Gammastrahlung

Verfügbare Standardgrößen

• 1 | 0613VF | 6 x 13 mm | 1/4” ID | Max. Betriebsdruck 12,5 bar @27°C | Min. Berstdruck 48,5 bar @27°C | Biegeradius 60 mm | Vakuum 760 Hg
• 2 | 0916VF | 9 x 16 mm | 11/32” ID | Max. Betriebsdruck 12,0 bar @27°C | Min. Berstdruck 48 bar @27°C | Biegeradius 70 mm | Vakuum 760 Hg
• 3 | 1220VF | 12 x 20 mm | 1/2” ID | Max. Betriebsdruck 11,0 bar @27°C | Min. Berstdruck 41,5 bar @27°C | Biegeradius 70 mm | Vakuum 760 Hg
• 4 | 1624VF | 16 x 24 mm | 5/8” ID | Max. Betriebsdruck 10,5 bar @27°C | Min. Berstdruck 36 bar @27°C | Biegeradius 85 mm | Vakuum 760 Hg
• 5 | 1927VF | 19 x 27 mm | 3/4” ID | Max. Betriebsdruck 9,0 bar @27°C | Min. Berstdruck 34,5 bar @27°C | Biegeradius 95 mm | Vakuum 760 Hg
• 6 | 2535VF | 25 x 35 mm | 1” ID | Max. Betriebsdruck 8,5 bar @27°C | Min. Berstdruck 34,5 bar @27°C | Biegeradius 140 mm | Vakuum 760 Hg
• 7 | 3242VF | 32 x 42 mm | 1¼” ID | Max. Betriebsdruck 8,5 bar @27°C | Min. Berstdruck 34,5 bar @27°C | Biegeradius 150 mm | Vakuum 600 Hg
• 8 | 3850VF | 38 x 50 mm | 1½” ID | Max. Betriebsdruck 7,5 bar @27°C | Min. Berstdruck 32 bar @27°C | Biegeradius 175 mm | Vakuum 600 Hg
• 9 | 5062VF | 50 x 62 mm | 2” ID | Max. Betriebsdruck 6,5 bar @27°C | Min. Berstdruck 28 bar @27°C | Biegeradius 245 mm | Vakuum 550 Hg

Technische Spezifikationen

• Material: platinvernetztes Silikon
• Verstärkung: SS316L Helixdraht und Polyestergeflecht
• Temperaturbereich: -80°C bis 230°C
• Sterilisation: Autoklav, Ethylenoxidgas, Gammastrahlung
• Zertifizierungen: US FDA 21 CFR 177.2600, USP Klasse VI, ISO 10993, NSF-51 (Resin-Liner), RoHS
• Eigenschaften: hoher Berstdruck, hohe Vakuumbeständigkeit, antistatisch, kein Geschmack oder Geruch, chargenrückverfolgbar
• Optionale Anschlussstücke: erhältlich mit SS316L Tri-clover Ende, RA ≤ 0,5 am Innenlauf
• Einsatzbereich: Druckbeaufschlagter Fluidtransfer und Vakuumanwendungen in Pharma-, Lebensmittel-, Biotech- und verwandten Industrien
