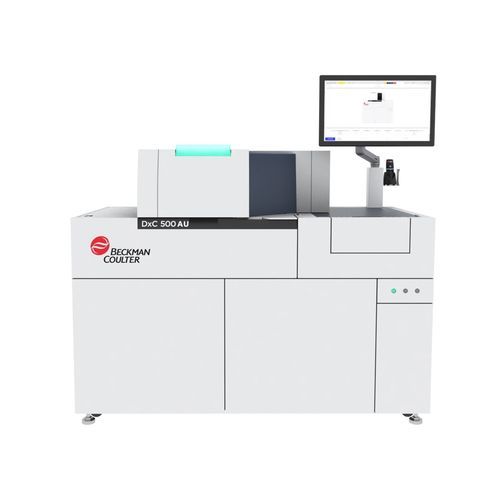

Vollautomatisches biochemisches Analysegerät DxC 500 AU

bodenstehendphotometrischionenselektiver Elektrode

Untertitel
Entwickelt für klinische Laboratorien mit niedrigem bis mittlerem Probenaufkommen, die automatisierte Random‑Access‑Chemietests benötigen.

Übersicht
Der DxC 500 AU ist ein vollautomatischer klinischer Chemie‑Analyzer mit Random‑Access und STAT‑Funktionalität. Das System standardisiert Benutzeroberfläche, Testmenüs und Qualitätskontrolle, um konsistente Ergebnisse im Laborverbund zu gewährleisten. Es unterstützt gebrauchsfertige Reagenzien, kontinuierliches Probenladen und ein gekühltes Reagenzienkarussell.

Hauptvorteile

• Standardisierte Benutzeroberfläche, Menüs und Protokolle zur Reduzierung der Bediener‑Variabilität und zur Vereinfachung der Schulung
• Barcode‑Reagenzien und konsolidierte Lagerung zur Erleichterung der Bestandskontrolle und Rückverfolgbarkeit
• Kontinuierliches Laden und integrierte STAT‑Bearbeitung zur Aufrechterhaltung des Workflows bei schwankendem Probenaufkommen

Workflow und Probenhandhabung
DxLAB‑Racks nehmen Primärröhrchen und verschachtelte Becher für Kalibratoren, QC und Patientenproben in einem Rack auf. Das kontinuierliche Laden ermöglicht die Verarbeitung von Proben bei Eintreffen ohne Vorsortierung. Ein gekühlter STAT‑Karussell fasst dringende Proben neben Routineläufen.

Reagenzienverwaltung
Gekühltes Reagenzienkarussell mit 76 Positionen, kompatibel mit 15 mL, 30 mL und 60 mL Flaschen. Barcode‑Reagenzien ermöglichen automatische Nachverfolgung verfügbarer Tests, Verfallsdaten und Chargennummern. Reagenzienvolumen: 10 µL–250 µL (1 µL Schritte).

Leistungsdaten

• Durchsatz: bis zu 400 photometrische Tests/Stunde; bis zu 800 photometrische Tests/Stunde mit ISE‑Konfiguration
• ISE maximal: bis zu 600 Tests/Stunde bei ausschließlicher ISE‑Konfiguration
• HbA1c maximal: bis zu 65 Tests/Stunde bei ausschließlicher HbA1c‑Konfiguration

Hauptspezifikationen
Analytische Methode: Vollautomatisches Random‑Access‑Klinikchemiesystem mit STAT‑Fähigkeit
Analytische Prinzipien: Spektrophotometrie, Potentiometrie; Kolorimetrie, Turbidimetrie, Latex‑Agglutination, indirekte ISE
Assay‑Typen: Endpunkt, Rate, Festpunkt und indirekte ISE
Chemie‑Menükapazität: >135 vorprogrammierte photometrische Tests (inkl. LIH + HbA1c und ISE)
Durchsatzdetails: 400 photometrische Tests/Std. (bis zu 800 mit ISE); ISE max 600 Tests/Std.; HbA1c max 65 Tests/Std.
Probentypen: Serum, Plasma, Urin, Liquor, Vollblut (assay‑abhängig)
Probenmanagement/kapazität: 168 Röhrchen (24 Racks × 7) mit kontinuierlichem Laden; gekühltes STAT‑Karussell: 22 Proben gleichzeitig
Gefäßgrößen: Primär-/Sekundärröhrchen Ø 11,5–16 mm; Höhe 55–102 mm; verschachtelte Mikrobecher und Probenbecher
Probenvolumen: 1,0 µL–25 µL (0,1 µL Schritte)
Barcode‑Simbologie: NW7, EAN13, CODE 39, CODE 128, ISBT‑128, 2 of 5 standard, 2 of 5 interleaved mixed
Reaktion: Gesamtvolumen 90–350 µL; Reaktionszeit bis zu 8 Min 37,5 s; Inkubation 37°C ±0,3°C; permanente Glas‑Küvetten
Photometrie: Messbereich 0–3,0 OD; 13 Wellenlängen 340–800 nm
Autom. Vorverdünnung: bis zu 100× (vordefinierte Faktoren)
Probenqualitätsprüfung: Lipämie, Hämolyse, Ikterus‑Indizes; Gerinnsel‑Erkennung und Sonde‑Crash‑Schutz
Kalibrierung & QC: Kalibrierstabilität bis zu 90 Tagen (assay‑abhängig); Kalibratorzuweisung per 2D‑Barcode; Shewhart (Levey‑Jennings) und Multi‑Rule (Westgard) QC

Installations‑ & Umweltanforderungen
Abmessungen & Gewicht (Analyzer mit Monitor): Gewicht max 450 kg; Länge 2100 mm; Höhe 1602 mm; Tiefe 770 mm. Mindestfreiräume: hinten 500 mm; links 500 mm; rechts 500 mm; vorne 635 mm.
Ablauf: max. Entfernung 10 m; max. Höhe 1,5 m über Boden. Konzentrierte Abfälle: 5,5 L/h (normal), 7,5 L/h HbA1c; verdünnte Abfälle: 12 L/h.
Wasser: max Verbrauch 20 L/h; deionisiertes Wasser CAP Typ II oder besser, bakterienfrei; Dauerzufuhr; Leitfähigkeit > 0,5 MΩ·cm gefiltert 0,5 µm.
Strom & IT: Stromversorgung 200–240V, 60 Hz. Computer: Intel Core i7‑6700, 32GB DDR4, 512GB SSD, Windows 10. Schnittstellen: RS232, Ethernet TCP/IP. Monitor: 21,5 in Touchscreen (1920×1080). Betriebsumgebung: 18°C–32°C; Luftfeuchte 20%–80% RH; Höhe ≤2000 m; Geräusch <60 dB.

Zusätzliche Hinweise

• Einzigartiges kontinuierliches Laden und DxLAB‑Racks reduzieren Probenvorbereitung und beschleunigen den Workflow.
• ISE‑Konfiguration verfügbar, um bei Bedarf höhere Durchsätze zu unterstützen.

Technische Spezifikationen

• Modell: DxC 500 AU
• Analytische Methode: Vollautomatisches Random‑Access‑Klinikchemiesystem mit STAT‑Fähigkeit
• Prinzipien: Spektrophotometrie, Potentiometrie; Kolorimetrie, Turbidimetrie, Latex‑Agglutination, indirekte ISE
• Menükapazität: >135 vorprogrammierte photometrische Tests (inkl. LIH + HbA1c und ISE)
• Durchsatz: 400 photometrische Tests/h (bis zu 800 mit ISE); ISE nur bis 600/h; HbA1c bis 65/h
• Probenkapazität: 168 Röhrchen; STAT‑Karussell 22 Proben
• Reagenzienkarussell: 76 gekühlte Positionen; unterstützt 15/30/60 mL Flaschen mit Barcode
• Photometrischer Bereich/Wellenlängen: 0–3,0 OD; 13 Wellenlängen 340–800 nm
• Volumen/Zeit/Temp. Reaktion: 90–350 µL; bis zu 8 Min 37,5 s; 37°C ±0,3°C
• I/O & Computer: RS232, Ethernet TCP/IP; Intel i7, 32GB, 512GB SSD, Windows 10; 21,5 in Touchscreen
