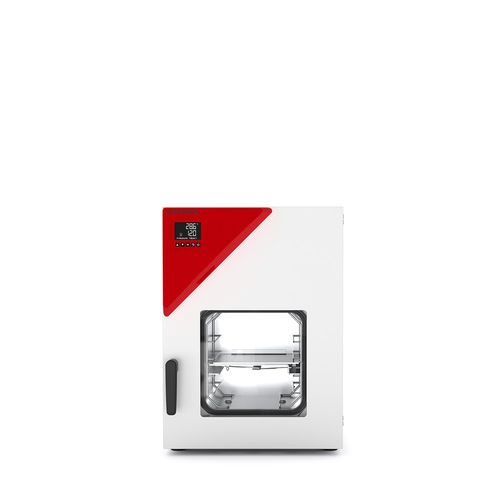

Trocknungsofen VD 23

MehrzweckVakuumAluminium

Produktbeschreibung
Der Vakuumtrockenschrank VD 23 von BINDER ist für das kontrollierte Trocknen nicht entflammbarer Lösungsmittel in Labor- und Industrieumgebungen ausgelegt. Exakte Temperierung und die patentierte Spanneinschubtechnik sorgen für optimierten Wärmetransport. Die Einschübe sind flexibel positionierbar und der Innenraum ist leicht zu reinigen.

Vorteile

• Schnelles und schonendes Trocknen unter kontrolliertem Vakuum
• Optimale Wärmeübertragung durch große wärmeleitende Platten
• Sicheres Arbeiten durch geprüftes Sicherheitskonzept
• Optional als modulares Komplettsystem mit Vakuumpumpe und Pumpenschrank lieferbar

Wichtige Merkmale

• Temperaturbereich: +9 °C über Umgebungstemperatur bis +220 °C
• Controller mit digitaler Anzeige von Druck und Temperatur
• Programmgesteuerte Trocknungsüberwachung mit automatischer Belüftung am Prozessende
• Interner Datenlogger, Messwerte im offenen Format über USB auslesbar
• 1 Spanneinschub aus Aluminium, individuell positionierbar
• Anschluss für Inertgas / Option Universalbelüftung
• Durchführung DN 16 zur Einführung externer Messeinrichtungen
• Bruchsicheres, federnd gelagertes Sicherheitsglas
• Großes Sichtfenster, Innenbeleuchtung optional
• Computer-Schnittstelle: Ethernet

Technische Daten (Stammdaten)
Artikelnummer: 9630-0001 / 9630-0005
Bezeichnung: VD023-230V / VD023UL-120V
Ausführung: Standard

Leistungsdaten — Temperatur
Temperaturbereich: +9 °C über Umgebungstemperatur bis 220 °C
Räumliche Temperaturabweichung bei 100 °C: 1,0 ± K
Zeitliche Temperaturabweichung bei 100 °C: 0,1 ± K
Aufheizzeit auf 100 °C: 80 min

Vakuumdaten
Leckrate: 0,01 bar/h
Druckschwankung über die Zeit bei 50 mbar: 1 ± mbar
Druckschwankung über die Zeit bei 400 mbar: 70 ± mbar

Elektrische Daten
Nennspannung: 200...230 V (9630-0001) / 100...120 V (9630-0005)
Netzfrequenz: 50/60 Hz
Nennleistung: 0,9 kW
Gerätesicherung: 6,3 A (230 V) / 10,0 A (120 V)
Phase (Nennspannung): 1~

Anschlüsse
Vakuumanschluss mit Kleinflansch: DN 16 mm
Messdurchführung mit Kleinflansch: DN 16 mm
Druckluftanschluss für Überdruckkapselung: 5 NW

Maße und Gewichte
Innenraumvolumen: 24 L
Gerätegewicht netto (leer): 64 kg
Belastung pro Einschub: 20 kg
Maximale Gesamtbelastung: 50 kg
Wandabstand hinten: 100 mm
Wandabstand seitlich: 70 mm

Gehäuseabmessungen (netto)
Breite netto: 523 mm
Höhe netto: 698 mm
Tiefe netto: 413 mm

Innenabmessungen
Innenbreite: 285 mm
Innenhöhe: 285 mm
Innentiefe: 295 mm
Außentüren: 1

Umweltrelevante Daten
Schalldruckpegel: 40 dB(A)
Energieverbrauch bei 100 °C: 140 Wh/h

Einbauten
Anzahl Einschübe (Std./max.): 1/4

Optionen, Zubehör & Dienstleistungen (Auszug)

• Spanneinschübe (Aluminium oder Edelstahl)
• Türdichtung FKM silikonfrei
• Kalibrierzertifikate und Qualifikationspakete (IQ/OQ)
• Objekttemperaturmessung mit flexiblem Pt100-Fühler
• Türschloss, Universaldurchführung DN 40, zusätzliche Belüftung
• Innenbeleuchtung LED, Analogausgang 4-20 mA, Touchscreen-Controller
• Pumpenschrank mit Vakuumpumpe (VP1/VP2), Emissionskondensator
• Software APT-COM, Wartungsverträge und Inbetriebnahme

caractéristiques / spécifications techniques

• Modell: VD 23
• Temperaturbereich: +9 °C über Umgebung bis +220 °C
• Innenraumvolumen: 24 L; Innenmaße (B×H×T): 285×285×295 mm
• Netto-Gewicht: 64 kg
• Nennspannung: 200...230 V (auch 100...120 V Varianten)
• Nennleistung: 0,9 kW
• Vakuumanschluss / Messdurchführung: Kleinflansch DN 16
• Belastung pro Einschub: 20 kg; Gesamt: 50 kg
• Schnittstelle: Ethernet; Datenlogger mit USB-Export
