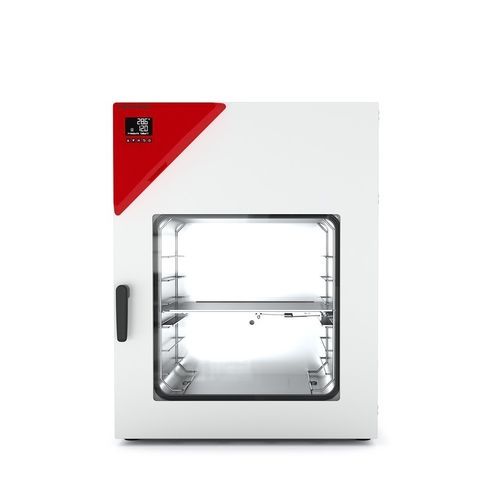

Trocknungsofen VD 115

LaborVakuumEdelstahl

Produktbeschreibung
Der Vakuumtrockenschrank VD 115 bietet präzise Temperaturregelung und schonendes Trocknen für nicht entflammbare Lösungsmittel. Die patentierte Spanneinschubtechnik verbessert die Wärmeübertragung. Die Einschübe sind flexibel positionierbar und der Innenraum ist leicht zu reinigen.

Vorteile

• Schnelle, schonende Trocknung
• Optimale Wärmeübertragung durch große Wärmeleitplatten und Spanneinschub
• Sicheres Arbeiten durch geprüftes Sicherheitskonzept
• Optional als modulares Komplettsystem mit Vakuumpumpe und Pumpenschrank erhältlich

Wichtige Merkmale

• Temperaturbereich: Umgebung +9 °C bis +220 °C
• Controller mit digitaler Anzeige für Druck und Temperatur
• Programmgesteuerte Trocknungsüberwachung mit automatischer Belüftung am Prozessende
• Interner Datenlogger; Messwerte im offenen Format über USB auslesbar
• 1 Spanneinschub aus Aluminium, positionierbar (Option: Spanneinschub Edelstahl)
• Anschluss für Inertgas
• Universalzugang DN 16 für externe Messeinrichtungen
• Bruchsicheres, federnd gelagertes Sicherheitsglasscheibe
• Großes Sichtfenster; Innenbeleuchtung optional
• Computerschnittstelle: Ethernet

Daten
Artikelnummern: 9630-0003 / 9630-0007
Bezeichnung: VD115-230V / VD115UL-120V
Ausführung: Standard

Leistungsdaten — Temperatur
Temperaturbereich: Umgebung +9 °C bis 220 °C
Räumliche Temperaturabweichung bei 100 °C: 2,9 ± K
Zeitliche Temperaturabweichung bei 100 °C: 0,1 ± K
Aufheizzeit auf 100 °C: 130 min

Vakuumdaten
Leckrate: 0,01 bar/h
Druckschwankung bei 50 mbar: 1 ± mbar
Druckschwankung bei 400 mbar: 70 ± mbar

Elektrische Daten
Nennspannung: 200...230 V (9630-0003) oder 100...120 V (9630-0007)
Netzfrequenz: 50/60 Hz
Nennleistung: 1,6 kW
Gerätesicherung: 10,0 A (200...230 V) / 20,0 A (100...120 V)
Phase (Nennspannung): 1~

Anschlüsse
Vakuumanschluss (Kleinflansch): DN 16 mm
Messdurchführung (Kleinflansch): DN 16 mm
Druckluftanschluss für Überdruckkapselung: 5 NW

Maße und Gewichte
Innenvolumen: 119 L
Netto-Gewicht (leer): 146 kg
Belastung pro Einschub: 20 kg
Erlaubte Gesamtbelastung: 70 kg
Wandabstand hinten: 100 mm
Wandabstand seitlich: 70 mm

Gehäuseabmessungen (netto)
Breite: 743 mm
Höhe: 942 mm
Tiefe: 581 mm

Innenabmessungen
Innenbreite: 506 mm
Innenhöhe: 506 mm
Innentiefe: 460 mm
Außentüren: 1

Umweltrelevante Daten
Schalldruckpegel: 40 dB(A)
Energieverbrauch bei 100 °C: 230 Wh/h

Einbauten
Anzahl Einschübe (Std./max.): 1 / 6

Optionen / Zubehör (Auswahl)

• Spanneinschübe (Aluminium oder Edelstahl)
• Türdichtung (FKM, silikonfrei)
• Kalibrierzertifikate und Services
• Objekttemperaturmessung (Pt100)
• Türschloss; Universalzugang DN40; zusätzliche Belüftungsanbindung
• Innenbeleuchtung (LED); Analogausgang 4-20 mA; Touchscreen-Controller
• Pumpenschrank-Module; Vakuumpumpen VP1 / VP2; Emissionskondensator und Anschlusskits

Technische Daten (Zusammenfassung)

• Modell: VD 115
• Artikelnummern: 9630-0003 (VD115-230V) und 9630-0007 (VD115UL-120V)
• Temperaturbereich: Umgebung +9 °C bis +220 °C
• Temperaturgleichmäßigkeit (100 °C): 2,9 ± K
• Temperaturschwankung (100 °C): 0,1 ± K
• Aufheizzeit bis 100 °C: 130 min
• Vakuumleckrate: 0,01 bar/h
• Nennleistung: 1,6 kW
• Spannungen: 200...230 V (Standard) oder 100...120 V (Option)
• Innenvolumen: 119 L
• Netto-Gewicht: 146 kg
• Innenmaße (B×H×T): 506 × 506 × 460 mm
• Gehäusemaße (B×H×T): 743 × 942 × 581 mm
• Belastung pro Einschub: 20 kg; erlaubte Gesamtbelastung: 70 kg
• Computerschnittstelle: Ethernet
